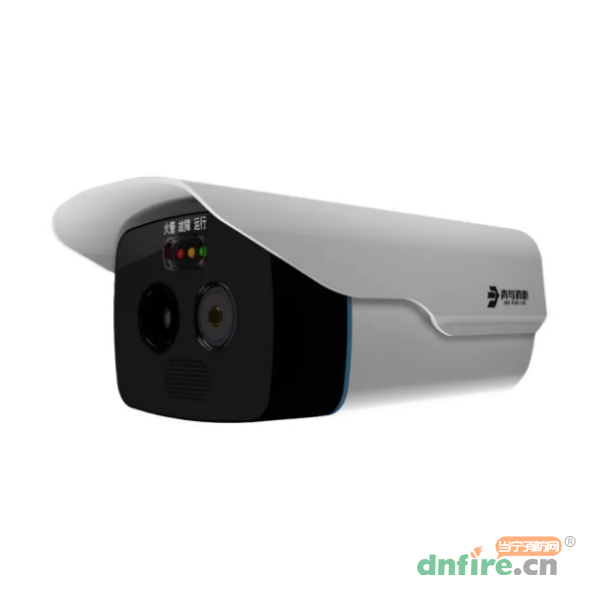

一、VFD/SFH-JBF-DG08分布式圖像型火災探測器概述
VFD/SFH-JBF-DG08分布式圖像型火災探測器作為青鳥消防自主研發的智能型火災探測產品，具備火焰、溫度、溫度異常的探測功能。通過紅外熱成像和高清可見光雙光譜相機，可精確識別圖像及溫度異常區域，報警迅速，定位準確。
該分布式圖像型火災探測器具備前端視頻實時分析能力，搭載高清可見光和高靈敏熱成像，運行人工智能圖像分析算法，可快速有效檢測火災并實現聯動報警。
采取的是熱成像和可見光的探測，在反應速度上面可以達到10秒以?xún)?nèi)，同時能夠覆蓋200平方米以上的開放型的大場景，更重要的它是一個分布式的探測器，所以很多的算法和處理都在探測器的前端，也就是說它對后端設備的算力要求非常低，接入其他系統，不需要對整個后臺進行升級改造，這也是一個突破性的創新。
二、VFD/SFH-JBF-DG08分布式圖像型火災探測器功能特點
1)使用高清可見光和高靈敏度熱成像雙光譜成像架構，搭載前端實時融合處理技術，實現多種維度火災特征分析，可以同時識別火災的火焰、溫度等特征信息，能夠?qū)崿F(xiàn)單一參數報警或多參數復合報警；
2)采用非接觸探測，與傳統探測器相比，響應速度快，識別率高、誤報率低，幾乎不受擾流、煙障、空氣隔阻等影響；
3)搭載具備人工智能運算加速能力的高性能嵌入式Soc處理器，算力強大，功耗低，穩定性高，可適應室內外各種運行環境。
4)運行自主研發的神經網絡AI算法，多維復合分析邏輯，適應復雜工作環境；并搭載自主研發的智能化標定算法，輕松實現快捷部署和現場定位標定。
5)探測器機身內承載算法進行實時分析，不依賴監控部分可獨立工作，可批量部署實現大范圍火災檢測和報警；
6)圖像型火災探測器監控部分采用B/S架構，在網頁上顯示探測部分的實時高清畫面、火點位置、報警狀態和報警信息。可精確框定并給出具體火點坐標值，便于操作人員迅速定位火點和了解火場情況。系統提供準確詳細的故障信息，可隨時掌握探測部分的運行狀態，操作便捷、清楚、直觀。
7)實時高清視頻硬編碼，支持H.264編碼格式，可實時播放高清視頻，報警即時抓拍圖片，方便進行可視化驗證和確認；
8)支持前后端實時同步聲光報警，探測端現場和監控中心聯動響應，并支持無縫對接火災報警控制系統和安防監控系統。
9)支持光纖網絡直出，可實現最遠25公里無中繼傳輸；支持超寬電源波動范圍，滿足多種常見供電規格，如DC12V，DC24V，AC12V，AC24V等，具備過流/過壓/防雷保護。
10)整機具備完全的國產知識產權，無任何進口器件依賴。并具備IP66防護等級，支持工業級溫寬，滿足ESD3級防護，各項電磁兼容性測試嚴苛程度超出國標要求30%以上。
11)多種軟硬件選配功能滿足用戶靈活定制需求，可選配網線傳輸并支持POE供電；可選配音頻功能支持語音采集和遠程喊話；可選配開關量控制輸出，觸點容量30V/2A；可選配4-20mA工業現場總線接口和HART協議載波通訊接口；可選配工業級RS485接口；可選配電加熱溫控功能適應極寒運行環境。
三、VFD/SFH-JBF-DG08分布式圖像型火災探測器技術參數
| 熱成像傳感器主要參數 |
|
| 傳感器類型 |
F_VOx非制冷焦平面陣列 |
| 分辨率 |
320*240 |
| 像元間距 |
12μm |
| 光譜范圍 |
8～14μm |
| 噪聲等效溫差（NETD） |
≤ 70 mK @ 300K |
| 鏡頭規格 |
無熱化鍺玻璃鍍膜定焦6.8mm鏡頭 |
| 典型響應時間 |
<10ms |
| 最大感溫范圍 |
-40℃～1000℃ |
| 可見光傳感器主要參數 |
|
| 傳感器類型 |
1/2.8英寸CMOS |
| 像素?cái)?shù) |
200萬像素 |
| 分辨率 |
1920×1080 |
| 鏡頭規格 |
M12高清3MG玻璃鏡頭，8mm定焦 |
| 鏡頭光圈 |
F1.8 |
| 日夜切換（選配） |
可支持ICR自動切換 |
| 網絡 |
|
| 網絡協議 |
RTSP，TCP，IPv4，F(xiàn)TP，NTP，UDP，DHCP，SDK等 |
| 視頻壓縮標準 |
H.264 |
| 接口 |
|
| 以太網接口 |
單模SC光纖接口（25KM），可選配10/100自適應RJ45網口 |
| 無源報警觸點（選配） |
3路繼電器無源輸出，觸點容量30V/2A |
| 報警聲級 |
不小于85dB |
| 環境特性 |
|
| 工作溫度 |
-25℃～+65℃ |
| 相對濕度 |
＜95%(無凝露) |
| 貯存溫度 |
-30℃～+70℃ |
| 聲光指示 |
|
| 運行 |
綠色常亮/無聲音 |
| 故障 |
黃色常亮/2S頻率長間隔蜂鳴 |
| 火警 |
紅色常亮/0.5S頻率短間隔蜂鳴 |
| 供電電源 |
|
| 電壓 |
額定DC24V，可支持DC12～32V，防反接，過流/過壓保護 |
| 功耗 |
≤5W /20W（除冰加熱） |
| 外形尺寸及重量 |
|
| 外觀尺寸 |
L 245 mm×W 125 mm×H 99 mm |
| 安裝接口 |
標準云臺1/4英制螺口*2 |
| 重量 |
1.9kg |
| 防護等級 |
IP66 |
| 探測距離 |
0.1m2正庚烷火盆，5-160m（實驗室理想環境） |

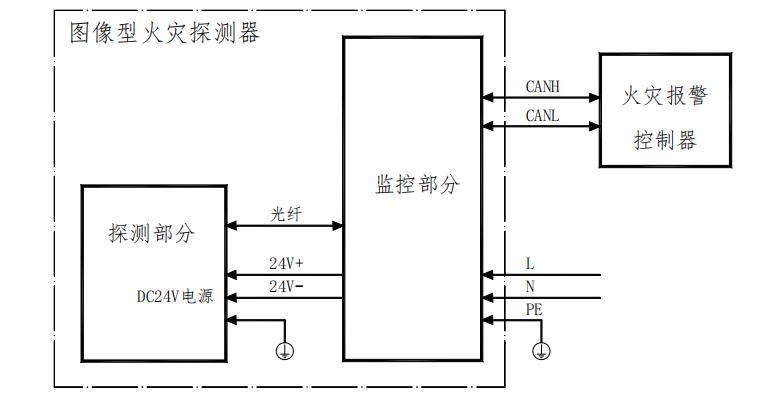

四、VFD/SFH-JBF-DG08分布式圖像型火災探測器系統接線示意圖
