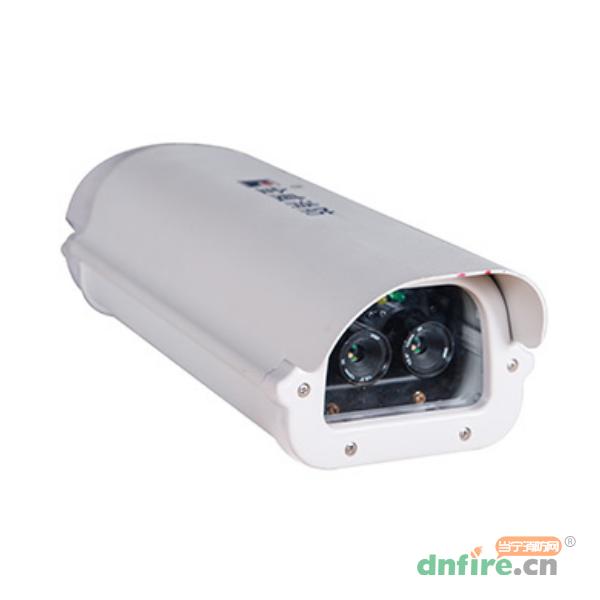

一、JT-TX-JW06圖像型火災探測器概述
圖像型火災探測報警系統系列產品是沈陽金威按照國標GB15631-2008《特種火災探測器》的要求研發的專門針對大空間火災安全監控的一款高科技產品，屬于智能視頻監控系統。該系列產品采用本公司新的煙火圖像處理技術對現場的煙火信息進行采集、分析和處理，圖像探測器無需接觸或接近煙霧和火焰，因而不受探測距離（大探測距離可通過調整攝像機及鏡頭的參數來改變）、高溫、易爆、有毒、各種環境背景干擾等條件的限制，具有響應速度快、可視化、智能化、無接觸、抗干擾能力強和性價比高等特點。該系統采集到圖像也可用于安全監控系統，節省成本，同時可與我公司的其它產品配套使用，組成完備的報警聯動一體化控制系統，特別適合消防工程的應用。
二、JT-TX-JW06圖像型火災探測器功能特點
◎火焰檢測
可以任意設定防護區域和防護靈敏度，當防護區域內出現火焰時迅速進行報警，并將火焰區域在監控畫面中標識出來。
◎安全監控
能夠實時提供火災現場的視頻，以便能夠快速采取適當?shù)拇胧?/p>
◎設備管理
系統支持對設備進行搜索、設置、添加和刪除。
◎聯動報警滅火功能
提供聯動報警功能包括：聲音、開關量輸出（驅動警燈警鈴等）、通過CAN總線實現和火災報警控制的聯動，可二次開發實現聯動自動滅火系統。
◎電子地圖
將攝像機和實際監控平面圖結合，以電子地圖的形式顯示在監控屏幕上，直觀顯示報警區域。
◎歷史記錄存儲及查詢功能
各種報警及操作信息均有詳細的記錄，可存儲任意數量歷史數據，并提供完備的數據查詢功能。
◎應用范圍廣
能夠對危險場所、爆炸性場所、有毒場所進行探測；
探測距離遠，特別適用于室外、車場、隧道及室內超大空間。
◎環境適應性強
智能探測算法有效避免了環境光照變化和探測器振動的影響；
靈活的分區和靈敏度設置功能使得系統可以適應不同的應用場所。
三、JT-TX-JW06圖像型火災探測器工作原理
圖像型火災探測報警系統是在圖像型火災探測器內置彩色和近紅外攝像頭和高速圖像處理板，通過高速圖像處理板分析兩路攝像頭圖像中煙火的頻譜、結構、紋理等多模態特征，結合自適應背景學習算法分析煙火報警，將報警信號通過RS485通訊方式或繼電器輸出的方式傳輸至圖像火災探測視頻主機進行煙火報警。圖像火災探測視頻主機通過輸入輸出模塊與報警控制主機聯機，形成圖像型火災探測報警系統。
四、JT-TX-JW06圖像型火災探測器技術參數
| 型號 |
JT-TX-JW06 |
| 名稱 |
圖像型火災探測器 |
| 品牌 |
金威 |
| 鏡頭尺寸 |
6mm |
| 水平視場角 |
42° |
| 垂直視場角 |
32° |
| 探測部分電源 |
電壓DC24V，功率12W |
| 監控部分電源 |
電壓AC220V，功率200W |
| 報警輸出接口 |
1路開關量 |
| 通信接口 |
RS485 |
| 視頻輸出 |
BNC接口標準模擬視頻信號 |
| 最低照度 |
0.001LUX |
| 線數 |
600線 |
| 信噪比 |
＞50db |
| 探測部分尺寸 |
135mm*100mm*390mm |
| 監控部分尺寸 |
650mm*930mm*1380mm |
| 安裝方式 |
支架安裝 |
| 工作溫度 |
-20℃~+55℃ |
| 響應時間 |
＜20s |
五、JT-TX-JW06圖像型火災探測器系統配置
| 系統各部件名稱 |
包含組件名稱或功能 |
| 圖像型火災探測器 |
圖像型火災探報警系統的圖像探測部分；
彩色和近紅外CCD攝像頭；
高速圖像處理板；
高速圖像處理板分析和輸出火災報警信號。
|
| 監控主機 |
圖像型火災探報警系統的視頻主機管理部分；
22寸液晶顯示器；
工控機；
硬盤錄放機；
圖像火災探測視頻管理軟件；
報警信號開關量板；
RS485收發器。
|
六、JT-TX-JW06圖像型火災探測器適用場所
該系列產品可廣泛應用于隧道、石油化工、倉庫、場館、室外堆場、發電廠、候車（船、機）大廳、購物中心、家具城、機庫等場所。
圖像型火災探測報警系統系列不適應于以下場所：
對背景煙霧較多的場所，不適宜進行煙霧報警；
存在很強的直射光源，影響圖像完整性的場所；
光源直接照射能夠直接照射到探測器的探測窗口的場所；
探測視角內存在阻擋物，影響圖像不完整、不清晰的場所；
探測器窗口易被酸性氣體或其他化學霧劑影響的場所；
場景內存在燃燒是正常工作的場所。
