友情提醒：GST-LD-8309總線接線箱已停產，其替代產品為GST-JX100接線端子箱
一、GST-LD-8309總線接線箱概述：
GST-LD-8309總線接線箱（以下簡稱總線接線箱）是用于系統總線、485通訊線、DC24V等30V以下的信號線或電源線戶內戶外轉接的接口箱?？偩€接線箱內置防雷電路，可以有效地防止雷擊所帶來的浪涌沖擊對設備造成的損害，適用于連接多個建筑物的消防系統中，總線接線箱僅限于安裝在室內。
二、GST-LD-8309特點：
總線接線箱采用壓敏電阻器和瞬態抑制二極管等器件組成能量吸收電路，工作穩定，使用壽命長，安裝簡單方便。
三、GST-LD-8309技術特性：
1.端子數量：20組 2.端子容量：28V/10A 3.可容納模塊數量：3個（總線接線箱不配置模塊，只預留安裝模塊的空間和安裝孔） 4.使用環境：溫度：-25℃～50℃ 相對濕度≤95％，不凝露 5.防護等級：IP40 6.外形尺寸： 490mm×364mm×85mm 7.箱體材料和顏色：優質板金材料，白色 8.重量：4.3kg 9.安裝孔間距：465mm×180mm 10.執行標準：Q/GST 45-2006
四、GST-LD-8309結構特征與安裝使用：

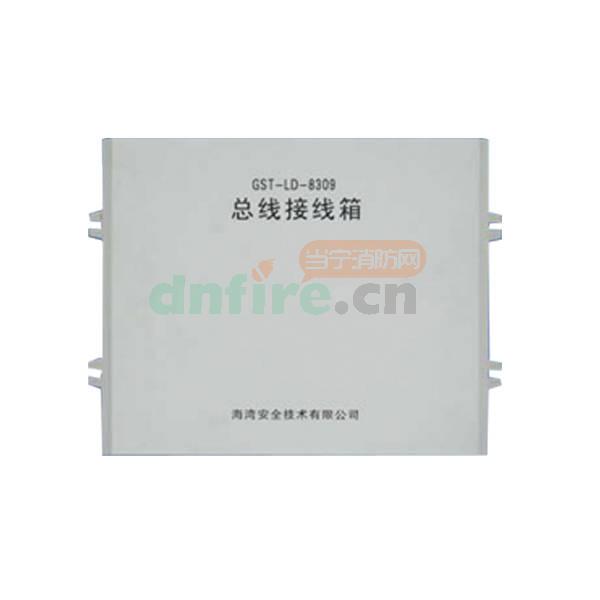

1.總線接線箱為壁掛安裝方式，采用4個M6×60的膨脹螺栓固定到墻上，外形如圖1所示。
.jpg)
2.總線接線箱內的端子排列如圖2所示。
.jpg)
一個總線接線箱中放置有兩個圖2所示端子的線路板，兩個線路板完全相同，在使用時是獨立的。接線時，端子必須按組使用（如2-1和2-2是同一組端子），同一組的兩對端子不分輸入和輸出，若一側作為輸入端，則另一側即為輸出端。
3.應用方法

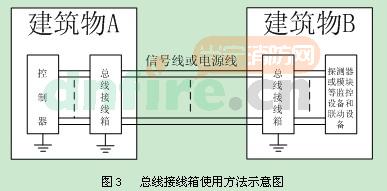

總線接線箱在消防系統中的應用方法如圖3所示。
.jpg)
其中，建筑物A為消防系統的控制室，當信號線或電源線引出建筑物A時，應通過總線接線箱，建筑物B為探測器等消防設備的保護區域，當信號線或總線引入建筑物B時，也應通過總線接線箱。
