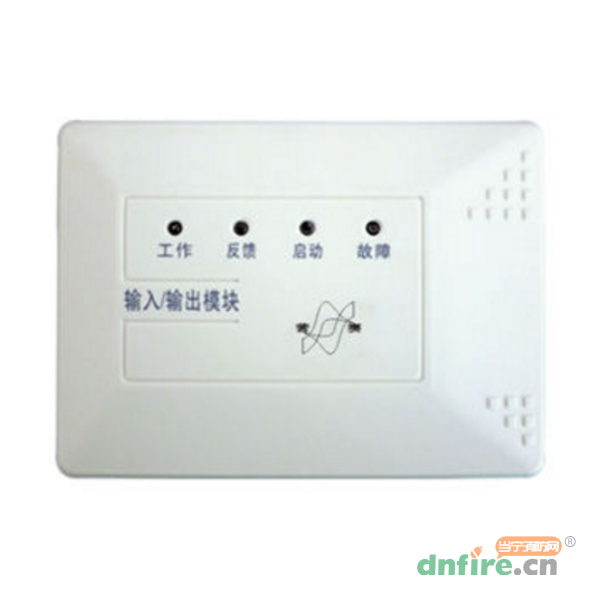

一、XK-YS4216輸入輸出模塊概述
XK-YS4216輸入/輸出模塊是掛接在氣體滅火控制器總線上，它接收控制器的指令，當控制器發出啟動命令時，模塊向外部輸出一組觸點信號，用來控制外部設備的啟動與停止，同時將當前狀態反饋給控制器。同時具有電子編碼功能。
二、XK-YS4216輸入輸出模塊基本功能
◎當模塊處于正常監視狀態時，工作燈綠燈閃亮。
◎當模塊接收到主機發送過來的啟動命令，則輸出動作燈常亮，繼電器常開觸點吸合。
◎當氣體滅火鋼瓶動作后，給出一組無源閉合的觸點信號，這一觸點信號施加到模塊的反饋端，模塊輸入動作燈閃亮，經模塊識別、處理后發送給控制器，在控制器上顯示出該消防設備的反饋信息。
◎模塊反饋端和啟動輸出端都具有線路檢測功能。當線路斷路時，黃色故障燈閃亮，控制器顯示該模塊故障。此兩種線路檢測功能可通過去除模塊板上兩個短路環來屏蔽。另外，DC24V輸入斷路或無電時同樣要報故障并不可屏蔽。
三、XK-YS4216輸入輸出模塊技術參數
| 型號 |
XK-YS4216 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
營賽 賽福德 |
| 總線工作電壓 |
DC18～24V |
| 電源輸入 |
DC24V（無極性） |
| 總線靜態電流 |
≤450μA |
| 線制 |
4線制 |
| 編碼范圍 |
1-254 |
| 工作環境溫度 |
-10℃～+55℃ |
| 相對濕度 |
≤92%（40℃） |
| 對外輸出觸點容量 |
3A 30VDC，3A 250VAC |
四、XK-YS4216輸入輸出模塊接線說明

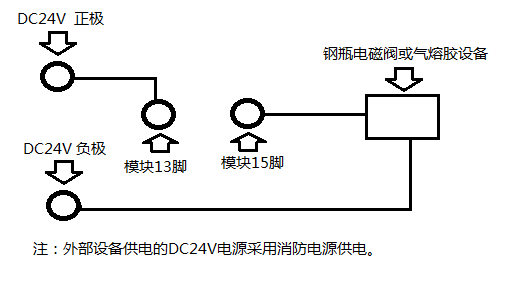

外部設備供電應由消防電源供電，接線見下圖：
