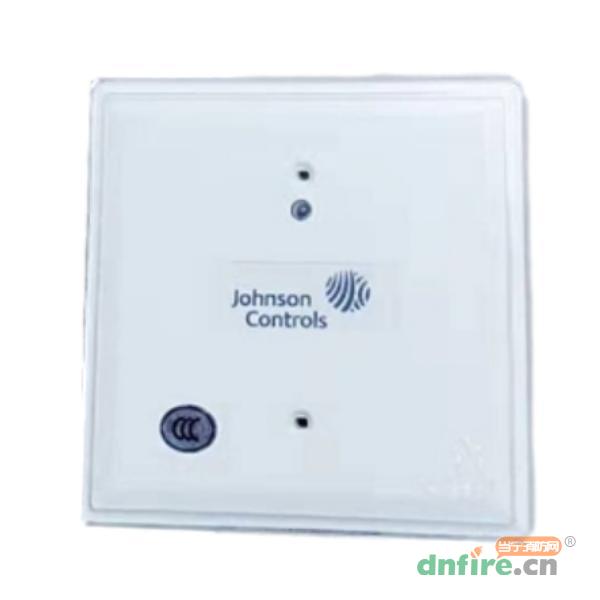

一、JKM-M300CJC輸出模塊概述
JKM-M300CJC輸出模塊用于智能型兩線制系統，可通過內置的十進制編碼開關設置本模塊地址。本模塊可通過切換直流或音頻信號（可達80VRMS）來應用。本模塊也可監視負載線是否正常、開路或短路并將其狀態反饋給控制器。它還可提供兩組空余端子作容錯設計并有一個受控制器控制的LED指示燈。
二、JKM-M300CJC輸出模塊技術參數
| 型號 |
JKM-M300CJC |
| 名稱 |
輸出模塊 |
| 品牌 |
江森自控 |
| 正常工作電壓 |
15至32VDC |
| 最大點燈拉電流 |
6.5mA(LED亮) |
| 工作電流 |
475μA（LED閃爍group poll通訊模式）；
450μA（LED閃爍direct poll通訊模式）；
最大485μA（LED閃爍，直流輸出短路）
|
| 最大輸出回路線耗 |
4VDC |
| 外部供電電壓（端子10和11之間） |
最大（直流輸出）：24VDC；最大（音頻輸出）：70.7VRMS，50W |
| 外部電源監視的拉電流 |
最大1.7mA，24VDC；最大2.2mA,80VRMS |
| 大直流輸出電流參數 |
3A（CLASS B）；2A（CLASS A） |
| 工作溫度范圍 |
-10℃至55℃(GB)；0℃至49℃(UL) |
| 工作濕度 |
10%至95%RH（GB）；10%至93%（UL） 相對濕度，無凝水 |
| 安裝尺寸 |
124.6mm長×124.6mm寬×57.5mm高 |
| 輔助組件 |
SMB500/W預埋盒；CB500型隔架 |
| 執行標準 |
GB16806-2006、UL 864 |
三、JKM-M300CJC輸出模塊接線圖

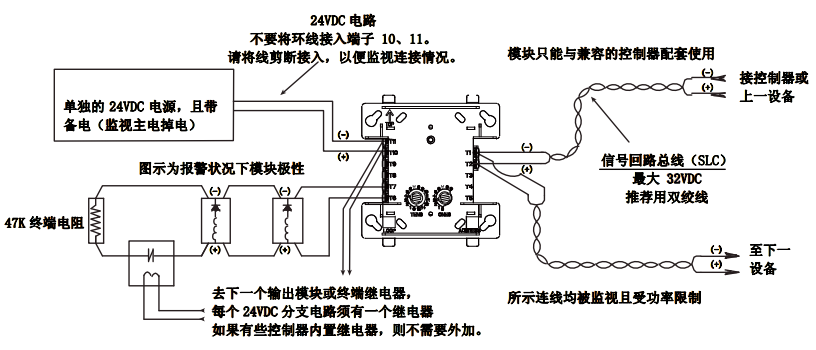

◎與外部聯動設備典型接線圖（Y型）：
如上圖左半部分所示，被控制設備內部須接有二極管。若無，須在外部串接相應的整流二極管。
根據被控設備的電流參數選擇相應的整流二極管。以下二極管僅供參考：型號1N4003（最大正向電流1A）。

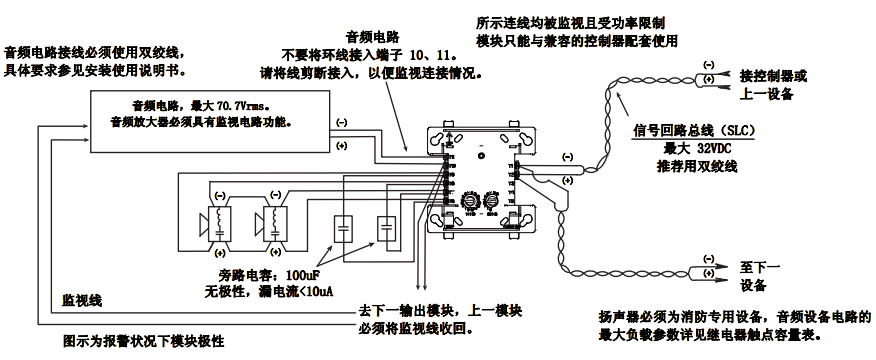

◎典型的容錯電路接法（Z型）：

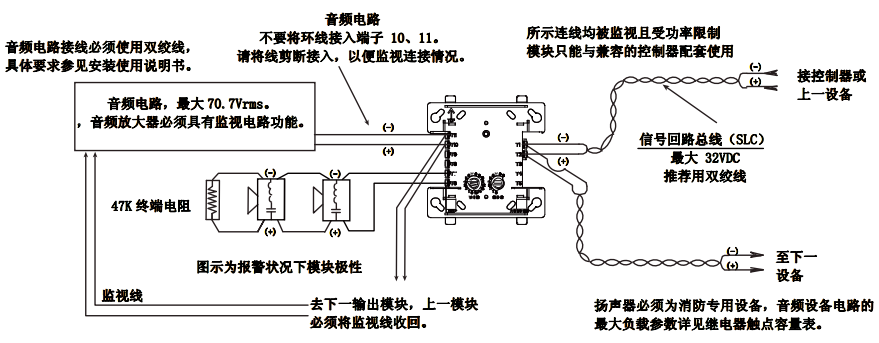

◎監視音頻設備連線方法（Y型）：

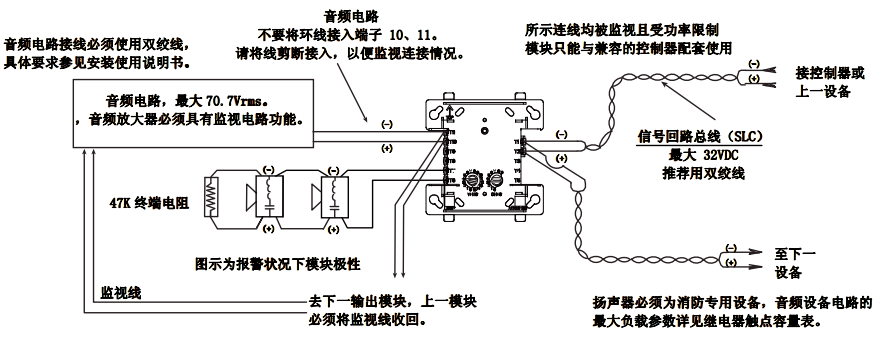

◎音頻設備的典型容錯接線方法（Z型）：
警告：所有的繼電器開關觸點出廠時被設置為監控狀態（常開），但觸點可能在運輸過程中改變?yōu)閳缶?lián)動狀態（常閉）。為了確保開關觸點處于正確狀態，在連線外控設備前，保證模塊已與控制器進行通訊并使觸點處于監控狀態。
四、JKM-M300CJC輸出模塊使用說明

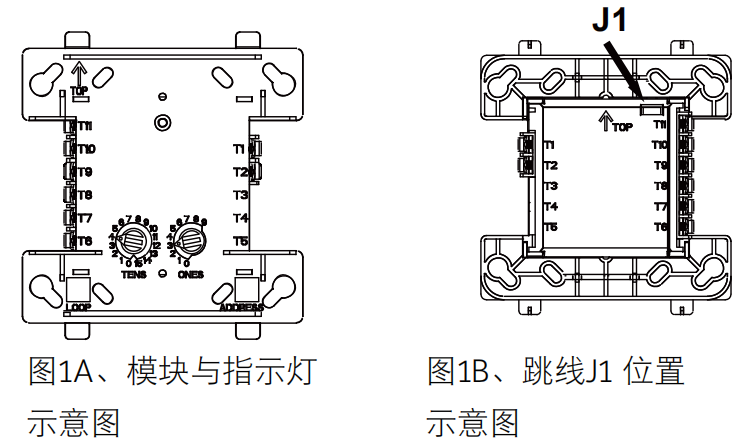

圖1A撥碼開關，按圖紙設置模塊地址。
當JKM-M300CJC用于火警電話系統時，應按圖1B所示位置去掉產品背面的跳線（J1）。本模塊不提供接線監視功能。
