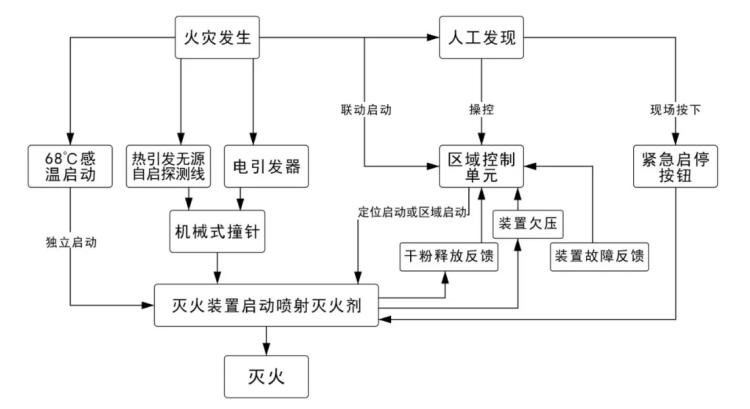

智能滅火系統原理方案

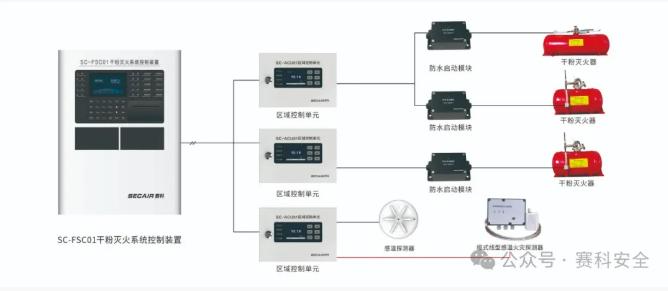

　　智能滅火系統由干粉滅火系統控制裝置、區域控制單元、防水啟動模塊、超細干粉自動滅火裝置（總線型）四部分組成。滅火裝置和啟動模塊相連接，通過啟動模塊采集滅火裝置的壓力信號和火災初期的環境溫度信息，通過總線方式通信，將采集到的信號反饋至區域控制單元和主機。并通過總線方式啟動滅火裝置?？刂蒲b置能夠記錄火災發生的部位、時間等信息，發出聲光報警。使人們能及時發現火災并采取有效措施，撲滅初期火災，最大限度的減少因火災造成的生命和財產損失，是人們同火災做斗爭的有力工具。

01 設計背景

| 電纜溝內的消防設施不完善

　　一般情況下，電纜是以爆燃形式起火燃燒的。電纜著火后，火勢順著電纜呈線型燃燒，像點燃后的蚊香。如果電纜溝內多層電纜或電纜交叉疊放，就會形成立體燃燒，火勢更快。一旦電纜溝內的電纜發生爆燃，即使斷電，火勢也很難控制，主要原因是電纜燃燒后裹在電芯外部的橡膠絕緣層先著火，火勢順著電纜向上下重疊的電纜蔓延燃燒。

| 應對措施過于落后

　　1.對于長度超過100m的電纜溝或電纜隧道，應采取防止電纜火災蔓延的阻燃或分隔措施，并應根據變電站的規模及重要性采取下列一種或數種措施:

　?。?）采用耐火極限不低于2小時的防火墻或耐火隔板，并用電纜防火封堵材料封堵電纜通過的孔洞;

　?。?）電纜局部涂防火涂料或局部采用防火帶、防火槽盒。

　　2.全氟己酮滅火裝置。

| 存在問題

　　現有的應對方案屬于被動觸發，僅是發生火災后的防護措施，沒有對早期火情發生前做出探測報警的有效應對方案，不能得知火情悄然的發生，提前將火災消滅在萌芽中。

02 產品解決方案及優勢

　　1、穩定：配套“感溫線纜探測器”對線纜表面溫度進行檢測，同時可接入“點型感溫火災探測器”對環境進行監測，實現雙重保護告別誤報情況；

　　2、擴大帶載容量：可配接100臺區域控制單元；

　　3、擴展帶載方式：不僅區域控制單元外接報警設備，啟動模塊本身也可外接非編碼感溫設備，解決了現場因臨時增加溫度傳感器但無法二次走線的困擾；

　　4、聯網方式多樣化：多種傳輸接口與消防平臺通訊（232、485、CAN、物聯網等）；

　　5、系統強驅動：可同時啟動100臺啟動模塊；

　　6、響應快：滿負載下小于0.3秒的火警上傳速度，每秒1000次的邏輯判斷、100個聯動點的執行速度；

　　7、系統抗干擾：利用強電的頻率（50Hz）遠低于本系統總線通訊頻率（20000Hz）的特性，而無法對總線進行干擾；加之數據傳輸?shù)姆绞綖槎贪焖賯鬏?，強電對系統的干擾遠在其承受范圍之內。

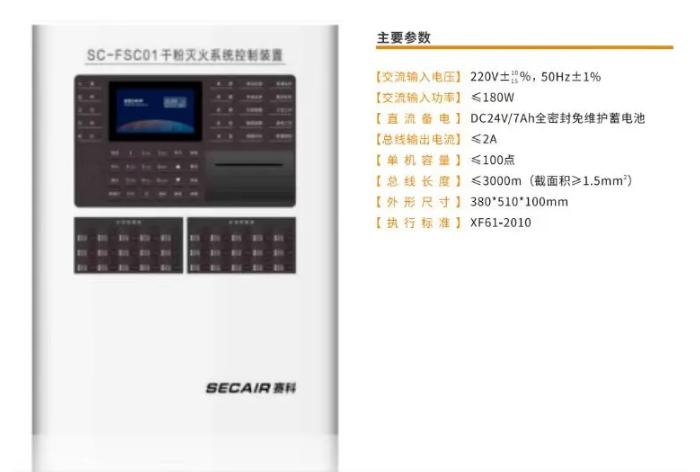

SC-FSC01干粉滅火系統控制裝置

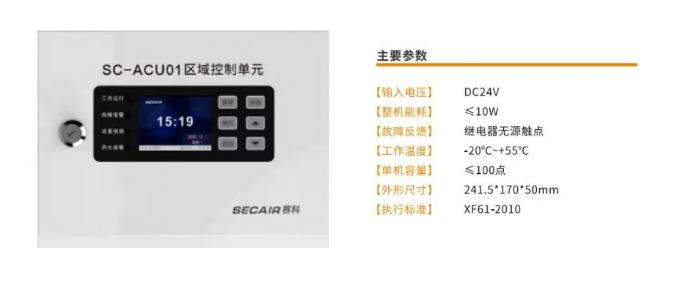

SC-ACU01區域控制單元

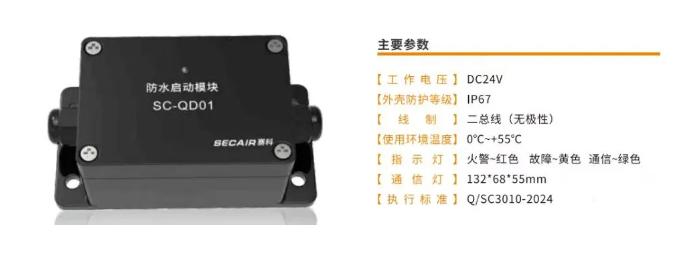

SC-QD01防水啟動模塊

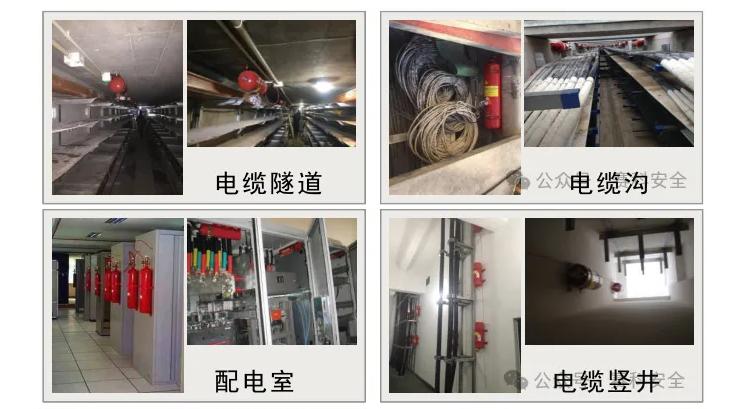

03 超細干粉自動滅火裝置適用場景

　　適用范圍：本滅火裝置可用于電纜溝、電纜隧道、電纜豎井、電纜夾層、配電室、配電箱、計算機房、檔案室、地下液壓站、通訊機站、發電機艙、風電機艙等工業和民用建筑消防。

來源@賽科安全 2024年11月13日

版權歸原作者所有，侵權請聯刪
