能美消防的FRR28ZZ-F1中繼模塊是自動火災報警設備的構成產品的火災報警信號模塊，依據接受從探測器或手報發出的火災信號，傳送到火災報警控制器。

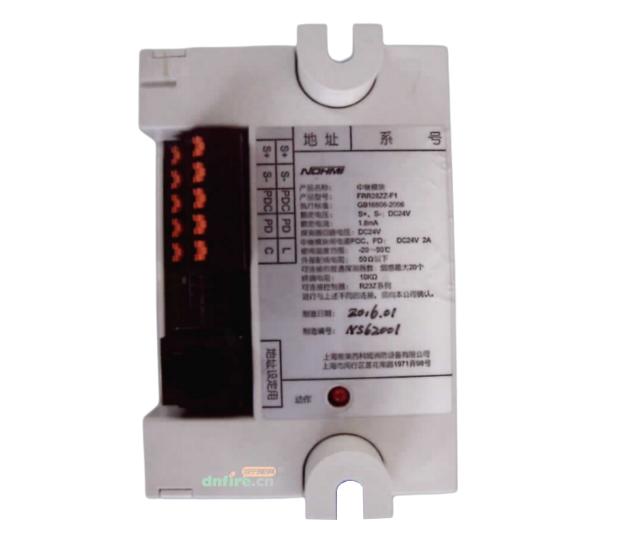

FRR28ZZ-F1中繼模塊接線端子圖：

　　S+、S-：信號總線

　　PDC、PD：火災探測器用電源

　　L、C：接普通火災探測器或手動火災報警按鈕

　　切記：模塊的編碼必須用編碼器水晶頭數據線（插上圖箭頭處）進行編碼，不能接在S+和S-上編碼

FRR28ZZ-F1中繼模塊接線圖：

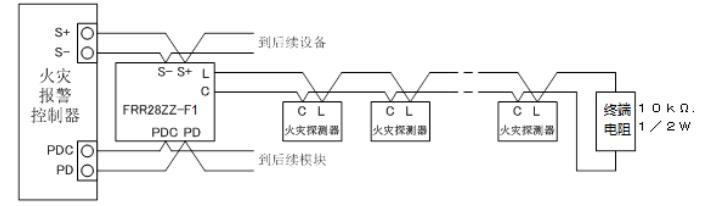

與普通探測器連接時

與普通手報連接時

　?。?）端子S+連接主信號線S+，端子S-連接主信號線S-。

　　（2）最終的探測器底座或手報的端子L和C，請連接終端電阻10KΩ、1/2W。

　　（3）L、C端連接煙感最大30個，宜20個內；溫感、手報數量無限制。
