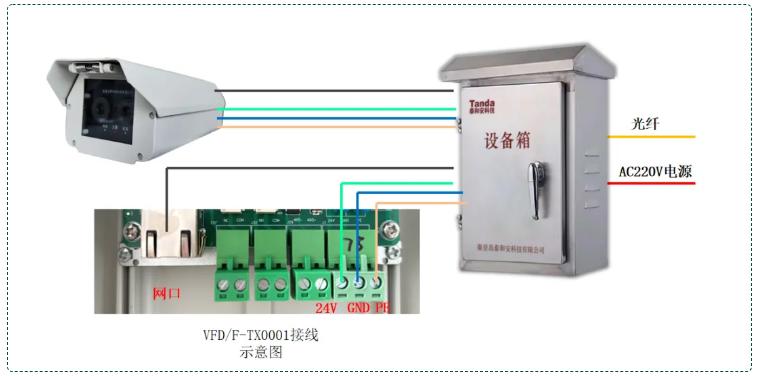

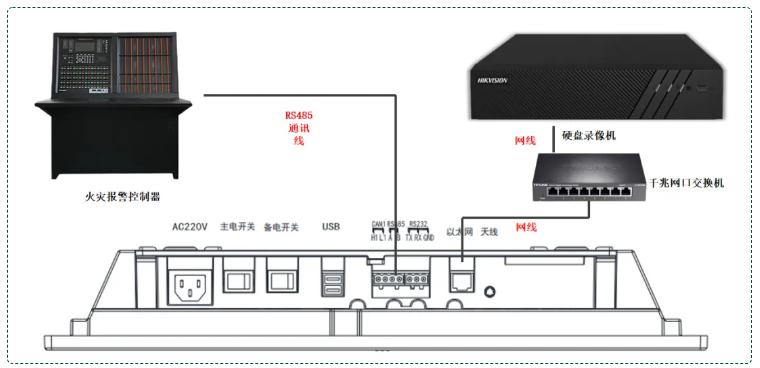

圖像型火災探測器接線系統圖：

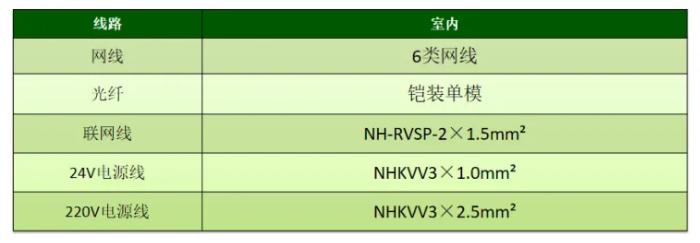

圖像型火災探測器線型選擇：

　　注意事項：

　　1、布線及連接應整齊，線纜不宜交叉，并應固定牢靠；

　　2、接線端子的每個接線端，接線不得超過2根；

　　3、施工布線時，通信總線應與強電線分別布線，防爆區域的布線和線纜連接應符合防爆要求；

　　4、導線穿管、線槽后，應將管口、槽口封堵；

　　5、信號總線布線時，注意強弱電分開布線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一線管；當系統應用在強干擾場所時，通訊線應采用帶屏蔽層的雙紋線，屏蔽層應良好接地。

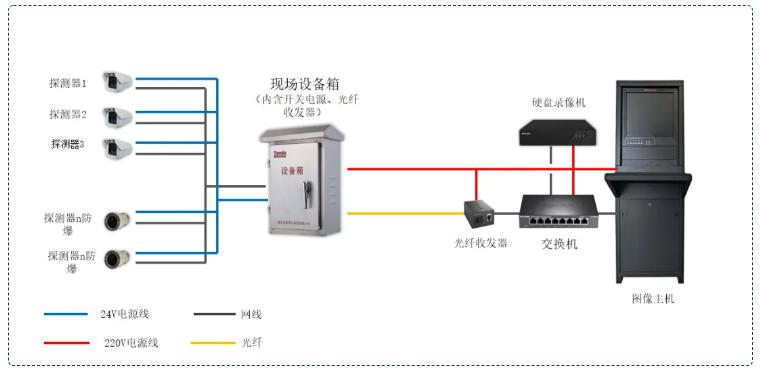

圖像型火災探測器接線系統圖：

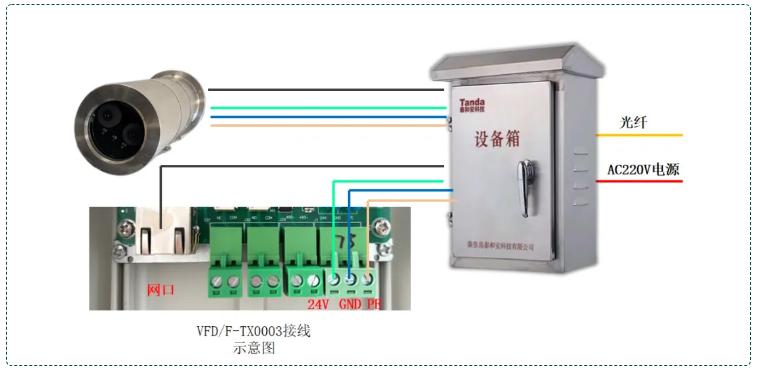

防爆圖像型火災探測器接線系統圖：
