前 言

本文件按照GB/T 1.1-2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

本文件等同采用ISO 30061：2007《應急照明》。

本文件做了下列最小限度的編輯性改動：

　　——將ISO 30061：2007的引言從正文第1章改為本文件引言，正文條款序號進行相應調整，即原“2范圍”改為“1范圍”、原“3規范性引用文件”改為“2規范性引用文件”，以此類推；

　　——增加了第3章中應急照明分類圖示（圖1）的提示語；

　　——9.1中增加了腳注；

　　——將ISO 30061：2007的“12附錄（資料性）參考文獻”改為“參考文獻”。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

本文件由中國輕工業聯合會提出。

本文件由全國照明電器標準化技術委員會（SAC/TC 224）歸口。

本文件起草單位：清華大學建筑設計研究院有限公司、北京電光源研究所有限公司、廈門立達信照明有限公司、鑒衡巍德誼（廣東）檢測認證有限公司、廈門大學、杭州并堅科技有限公司、佛山電器照明股份有限公司、中鐵華鐵工程設計集團有限公司、深圳市光明頂照明科技有限公司、中國建筑西南設計研究院有限公司、廣州市設計院集團有限公司、廣東振輝消防科技有限公司、常熟卓輝光電科技股份有限公司、達測科技（廣州）股份有限公司、悉地（北京）國際建筑設計顧問有限公司、應急管理部沈陽研究所、中國照明學會、福建工程學院、深圳民爆光電股份有限公司、珠海西默電氣股份有限公司、濟南薩博特種汽車有限公司、廣諾（陽谷）電子科技有限公司、廈門亞锝電子科技有限公司、廈門安明麗光電科技有限公司、廈門普為光電科技有限公司。

本文件主要起草人：徐華、張博、李洋、劉為楷、吳挺竹、丁柱、魏彬、宋江紅、曹廣闊、徐建兵、鄒軍、蔡揚名、楊耀武、劉躍占、李炳華、李鵬、劉凱、彭振堅、吳杜雄、鄭炳松、王磊、杜峰、謝祖華、傅翔、趙傳飛、李彪、郭清騰、王煥華、盧福星、陳忠、鄭榕龍、盧凱。

引 言

應急照明的主要目的是當正常的電源／照明失效時，在清澈（無煙）和煙霧彌漫的條件下，提供緩解恐慌并促進建筑物內人員更安全疏散的視覺條件。

應急照明方案設計基于燈具在使用壽命內的最差條件（例如光輸出最小、眩光限制最大），并且僅基于來自燈具的直射光，房間表面相互反射的貢獻忽略不計。但是，如間接型燈具或上照燈（在持續／組合模式下使用），燈具與反射表面共同起作用，第一次反射視為系統的直接光，并忽略后續的反射光。

本文件中給出的要求是出于設計目標的最低要求值，并且是針對設備的全部額定持續時間和設計壽命結束而計算的。本文件還專門有關于煙霧的一章。

應急照明

1 范圍

本文件規定了在需要應急照明系統的場所或地點安裝應急照明系統的照明要求。

本文件適用于公眾或工作人員可以進入的地點。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

ISO 3864-1圖形符號安全色和安全標志第1部分：安全標志和安全標記的設計原則(Graphical symbols-Safety colours and safety signs-Part 1:Design principles for safety signs andsafety markings)

　　注：GB／T 2893.1-2013圖形符號安全色和安全標志第1部分：安全標志和安全標記的設計原則（ISO 3864-1：2011,MOD)

ISO 7010圖形符號安全色和安全標志注冊的安全標志（Graphical symbols-Safety colours and safety signs-Registered safety signs)

　　注：GB／T 31523.1-2015安全信息識別系統第1部分：標志（ISO 7010：2011，MOD）

IEC 60598-2-22燈具第2-22部分：特殊要求應急照明燈具（Luminaires-Part 2-22：Particular requirements-Luminaires for emergency lighting)

3 術語和定義

下列術語和定義適用于本文件。

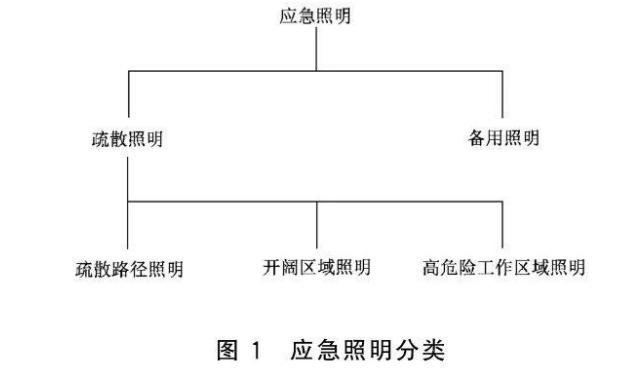

應急照明的分類見圖1。

3.1 應急照明 emergency lighting

　　供正常照明電源失效時采用的照明。

　?。蹃?lái)源：GB/T 2900.65-2004,845-09-10，有修改］

3.2 疏散路徑 escape route

　　為應急情況下的疏散而設計的路線。

3.3 疏散照明 escape lighting

　　應急照明的一部分，當正常照明失效時，用于提供疏散路徑、開闊區域和高風險工作區域的照明，以及在疏散路徑被占用時提供引導標志。

3.4 備用照明 standby lighting

　　應急照明的一部分，為使正?；顒?dòng)能夠繼續進行而提供的照明。

　?。蹃?lái)源：GB/T 2900.65-2004,845-09-13，有修改］

3.5 疏散路徑照明 escape route lighting

　　應急照明的一部分，用于確保疏散路徑能被有效識別和安全使用，并能看見疏散路徑內的障礙物而提供的照明。

3.6 開闊區域照明（在一些國家稱為防恐慌照明）open area lighting in some counties known as anti-panic lighting

　　應急照明的一部分，用于避免恐慌，讓人員能到達可識別疏散路徑的場所而設置的照明。

3.7 高危險工作區域照明 high risk task area lighting

　　應急照明的一部分，用于確保處于潛在危險工作或處境中的人員安全，以及滿足操作人員及場所的其他使用者，啟動適當?shù)慕K止工作程序而設置的照明。

3.8 應急出口 emergency exit

　　應急情況下使用的出口。

3.9 安全標志 safety sign

　　通過顏色和幾何形狀的組合表達通用的安全信息，并且通過附加圖形符號或文字表達特定安全信息的標志。

　　［來源：ISO 3864-1/ISO 7010/ISO 16069］

3.10 外部光源安全標志 externally illuminated safety sign

　　當標志需要照亮?xí)r，由外部光源照亮的標志。

3.11 內部光源安全標志 internally illuminated safety sign

　　當標志需要照亮?xí)r，由內部光源照亮的標志。

3.12 疏散路徑標志 escape route sign

　　疏散路徑上用來標明方向和出口的安全標志。

3.13 疏散路徑方向標志 direction escape route sign

　　標明疏散方向的安全標志。

3.14 出口標志 exit sign

　　標志應急出口的安全標志。

3.15 應急導向系統 safety way guidance system

　　通過利用可視化組件、標志和標記的統籌安排，提供明顯確切的信息和足夠的視覺線索，使人們?cè)诰o急情況下沿著指定的疏散通道逃離使用場所的系統。

　?。蹃?lái)源：ISO 16069］

3.16 應急模式的持續時間 duration of emergency mode

　　提供額定流明輸出的持續時間。

3.17 額定應急工作時間 rated duration of emergency mode

　　制造商所標稱的提供額定應急流明輸出的持續時間。

　?。蹃?lái)源：IEC 60598-2-22］

4 疏散照明

為了給逃生提供可見性，空間內應該存在照明。所有擬在應急情況下使用的出口及沿疏散路線設置的安全標志，應被照亮，以清楚顯示通往安全場所的疏散路線。

如不能直接看到應急出口，應設置照亮的安全標志（或一系列標志），以幫助把人員引導向應急出口。應安裝符合IEC 60598-2-22標準的應急照明燈具，以便在每個出口門附近以及需要強調潛在危險或安全設備存放處的位置提供適當?shù)恼彰?。重點考慮的地點如下：

　　a）在每個擬在應急情況下使用的出口門；

　　b）在樓梯處，以使每個樓梯踏步（尤其包括頂部和底部臺階）都能接收到直射光；

　　c）在垂直方向上有任何其他變化的地方；

　　d）在強制應急出口和安全標志位置；

　　e）在每個方向改變處；

　　f）在走廊的每個交叉口處；

　　g）在每個最終出口處；

　　h）在每個急救站處；

　　i）在每件滅火設備和呼叫點處；

　　j）如果煙霧是首要考慮因素，建議將燈具安裝在天花板以下至少0.5m處（另見第10章）。

　　標示為b）、c）、h）和i）的位置，如果不在疏散路線上或開闊區域中，則地板處的最低照度應為5lx。

5 疏散路徑照明

5.1 對于寬度不超過2m的疏散路徑，疏散路徑內地面沿中心線上的水平照度應不低于1lx，并且照明區域的寬度應不小于通道寬度的1／2，區域內照度應不低于中心線照度的50％。

　　注：較寬的疏散路徑可視為若干個2m寬的帶狀路徑，或提供開闊區域（防恐慌）照明。

5.2 沿疏散路徑中心線的最大照度與最小照度之比應不大于40：1。

　　注：建議根據CIE S 015：2005中4.3.3所規定的網格系統來驗證這一比例。

5.3 應急工況下最大流明輸出時，應通過限制視野內各燈具的光強來控制失能眩光。

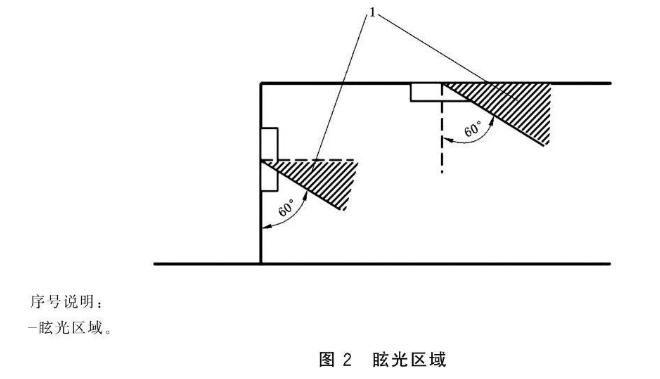

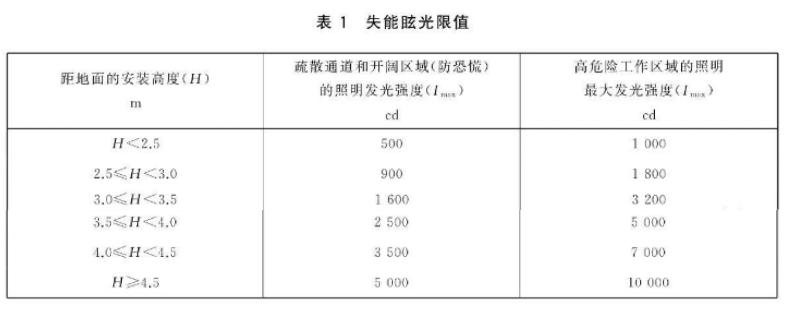

　　對于水平疏散路徑，燈具在所有方位角自下垂線起60°～90°區域內的發光強度，不應超過表1中的值（見圖2）。

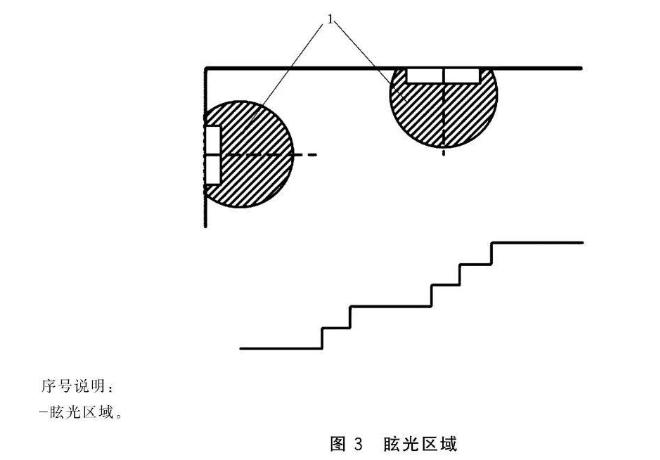

　　對于所有其他疏散路徑和區域，任何角度都不應超過限制值（見圖3）。

　　注：燈具和背景之間的高對比度可能會產生眩光。在疏散路徑照明中的主要問題是失能眩光，即燈具的亮度產生眩光，從而使人看不到障礙物或標志。

　　注：表中數值要與燈具的數據進行比較。

5.4 為了辨別安全色，光源的顯色指數R。的最小值應大于40。燈具不應使顯色指數顯著降低。

5.5 持續時間和響應時間宜符合國家標準要求。

　　注：如果沒有相關規定，則建議使用以下最低要求：

　　持續時間：60min。如果視覺任務或?qū)θ说娘L(fēng)險需要較長的持續時間，建議為180min。響應時間：應急疏散路徑照明應在20s內達到所需照度水平的50％，并在60s內達到全照度水平。如果視覺任務或應對人的風險需要較短的響應時間，建議將達到50％照度水平的響應時間縮短到5s。

6 開闊區域（防恐慌）照明

6.1 在空曠核心區的每一點地面水平照度不應低于0.5lx，不包括該區域四周0.5m的邊界區域。

6.2 防恐慌區域照明最大與最小照度之比不應大于40：1。

　　注：建議根據CIE S015：2005中4.3.3規定的網格系統來驗證這一比例。

6.3 在應急工作模式下，在最大流明輸出時，應通過限制視野內燈具的光強來保持低失能眩光。燈具在所有方位角自下垂線起60°～90°區域內的發光強度，不應超過表1中的值，見圖2。

6.4 為辨別安全色，光源的顯色指數R。的最小值應大于40。燈具不應使顯色指數顯著降低。

6.5 持續時間和響應時間應符合國家標準要求。

　　注：如果沒有相關規定，則建議使用以下最低要求：

　　持續時間：60min。

　　響應時間：開闊區域（應急）照明應在20s內達到要求照度的50％，并在60s內達到所需的全照度照明。如果視覺任務或?qū)θ说娘L(fēng)險需要較短的響應時間，為了達到50％的水平，建議將響應時間縮短到5s。

7 高危險工作區域照明

7.1 在高危險區域，參考面上的維持照度不應低于該工作所需維持平均照度的10％，且不應低于15lx，且應無頻閃效應。

　　注：某些重要區域（例如醫療手術室）可能需要高達100％的特定工作維持照度。為此，表1中的數值將不再適用。

7.2 高危險工作區域照明的照度最大值與最小值之比不應大于10：1。

7.3 在應急操作模式下，在最大流明輸出期間，通過限制燈具的發光強度應使失能眩光保持在較低水平；燈具在所有方位角自下垂線起60°～90°區域內的發光強度，不應超過表1中的值。

7.4 為辨別安全色，光源的顯色指數R。的最小值應大于40。燈具不應使顯色指數顯著降低。

7.5 持續時間和響應時間應符合國家標準要求。

　　注：如果沒有相關規定，則建議使用以下最低要求。

　　持續時間：60min。

　　響應時間：高危險工作區域的照明應根據應用情況在0.5s內達到全部所需照度或永久保持所需的全照度。

8 備用照明

備用照明不應用于疏散照明的用途。如果將備用照明用于應急照明，則應符合本文件的相關要求。

9 安全標志

應急疏散安全標志和急救標志應滿足下列要求。

9.1 標準

　　沿著和緊鄰疏散路徑的安全標志應符合ISO 3864-1、ISO 70101)。

　　1)刪除了ISO 30061:2007此處引用的ISO 6309，因ISO 6309已廢止，并整合為ISO 7010。

　　根據ISO 3864-1，在安全設備周圍區域應標有適當?shù)陌踩珮?biāo)志。這些標志和標記將為疏散人員提供輔助的視覺方向提示。沿著或緊鄰疏散路徑不應用箭頭標明這類安全設備的位置。

9.2 顏色

　　顏色應符合ISO 3864-1的要求。

9.3 亮度

9.3.1 應急模式要求

　　標志的安全色，在其表面的任意部位、任何方向上的亮度應至少為2cd/㎡。

　　如果煙霧是首要考慮因素，亮度應至少為10cd/㎡。

9.3.2 非應急模式要求

　　亮度應符合ISO 3864-1的規定。

9.4 均勻度

9.4.1 顏色的均勻度

　　安全色和對比色的亮度均勻度，以該顏色內的最小亮度與最大亮度之比衡量，比值應大于1：5（見ISO 3864-1)。

　　注：如果安全標志的亮度大于100cd/㎡，則顏色的最小亮度與最大亮度之比宜大于1：10。

9.4.2 顏色之間的均勻度

　　對比色亮度L。與相鄰的安全色亮度L，的比值不應小于5：1，且不應大于15：1。

9.5 相對于視距的標志高度

　　安全標志在形狀和顏色上清晰可見的最大距離與安全標志的高度以及距離因子z之間的關系如式（1）所示：

　　式中：

　　h——標志的最小高度；

　　l——觀察距離；

　　z——距離因子。

　　z是一個常數，對于外部光源的標志：z＝100；對于內部光源的標志：z＝200。

　　注：根據本文件確定視距時，需要滿足ISO3864-1中規定的標志高度與符號高度之比值。

10 煙霧的影響

通常情況下，煙霧會聚集在天花板上，在那里會遮擋高處安裝的安全標志。因此，當煙霧是首要考慮因素時，適用以下建議：

　　——宜增加靠近地面的應急導向系統（ISO 16069）部件；

　　——任何區域的出口標志和方向箭頭的安全顏色（根據ISO 3864-1）的亮度宜至少為10cd／㎡；

　　——燈具應安裝在天花板以下至少0.5m處以避免被煙霧遮擋，為了消除過亮，宜考慮其顯著性和色彩；

　　——不宜使用外部光源照亮的標志。

參考文獻

[1]GB/T 2900.65-2004電工術語照明［IEC 60050（845）：1987，MOD］

[2]ISO 16069 Graphical symbols-Safety signs-Safety way guidance systems(SWGS)

[3]CIE,1987.CIE 69-1987.Methods of characterising illuminance meters and luminance me-ters:Performance,characteristics and specifications,1987.

[4]CIE,2005.CIE S 015/E:2005.Lighting of outdoor work places,2005.

[5]BOYCE,P.R.,1985.Movement Under Emergency Lighting:Effect of llluminance.Light-ing Research&Technology,17(2),51-71,1985.

[6]EHREISER,W.KOKOSCHKA,S.and WEIS,B.,1993.Untersuchung der Sichtbarkeit von Sicherheitszeichen für Rettungswege.Licht,3,666-670,1993.

[7]JIN,T.,1971.Visibility through Fire Smoke,Part 2.Bull.of the Fire Prevention Society of Japan,21(1),17-23,1971.

[8]JIN,T.,1997.Studies on Human Behavior and Tenability in Fire and Smoke.H.W.Em-mons invited plenary lecture.Proc.5th int.symp.Fire Safely Science,3-21,1997.

[9]JIN,T.,2002.Visibility and Human Behaviour in Fire Smoke,in SFPE Handbook of Fire Protection Engineering 3rd edition,2-42-2-53.ISBN 0877654514.National Fire Protection Association,Quincy,MA,USA,2002.

[10]OUELLETTE,M.J.,1988.Exit Signs in Smoke,Design Parameters for Greater Visibili-ty.Lighting Res.Technol.,20(4),155-160,1988.

[11]WEBBER,G.,M.,B.and HALLMANN,P.J.,1987.Emergency Lighting and Movement through Corridors and Stairways.Proc.Ergonom.Soc Ann Conf Swansea,315,1987.

[12]WEIS,B.,WILLING,A.and TERSTIEGE,H.,1994.Notbeleuchtung kontra lang-nachleuchtende Farben.Licht,46(1),52-58,1994.

[13]WEIS,B.,1985.Notbeleuchtung,1-191.ISBN 3-7905-0434-3.PflaumVerlag,München,Heidelberg,1985.
