余壓控制器與風閥執行器接線圖

作者：柿子日期：2023-10-26 17:33:27 瀏覽：12216

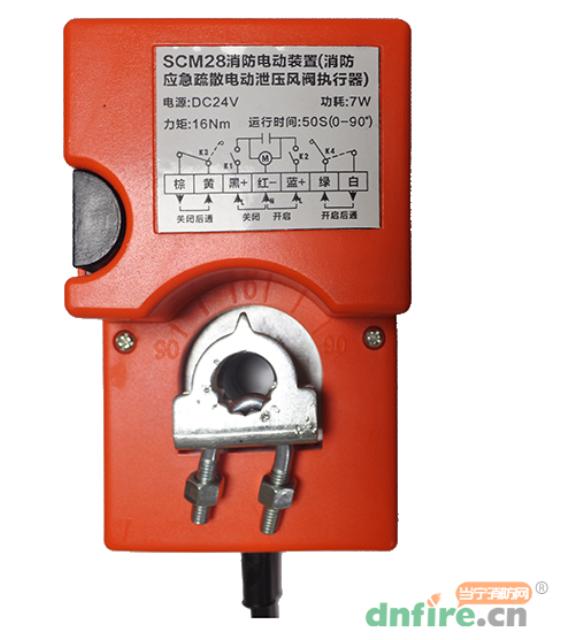

余壓監控系統中的風閥執行器主要接收余壓控制器命令，驅動防煙系統旁通泄壓閥開啟與關閉，以調整送風量，保證樓梯間與走道或前室的余壓值在合理區間。

通常使用工作電壓為DC24V的，當然在防排煙或暖通系統也有交流電AC220V的。

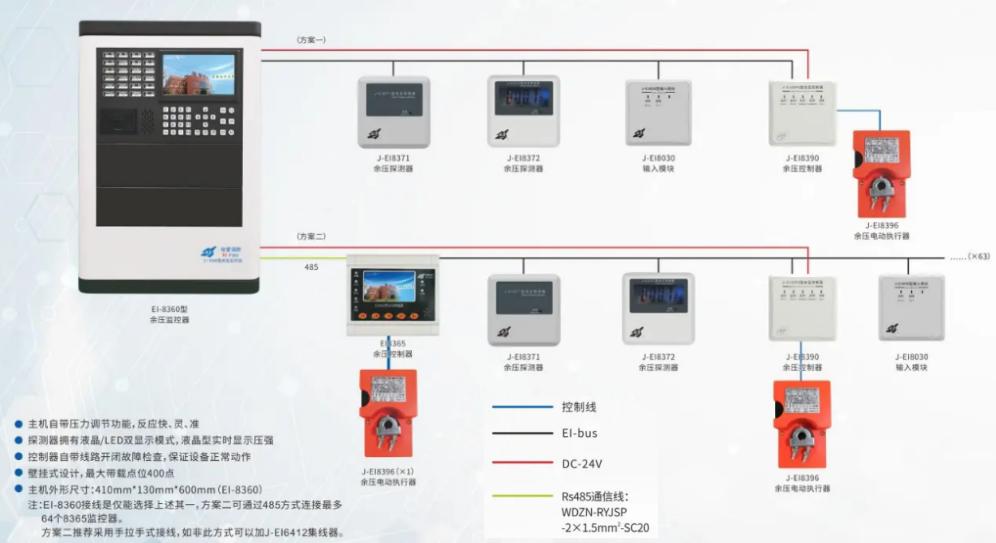

先看下余壓監控系統圖：

余壓控制器與風閥執行器接線圖

不管是四線制還是二線制的，風閥執行器都是與余壓控制器配套使用。

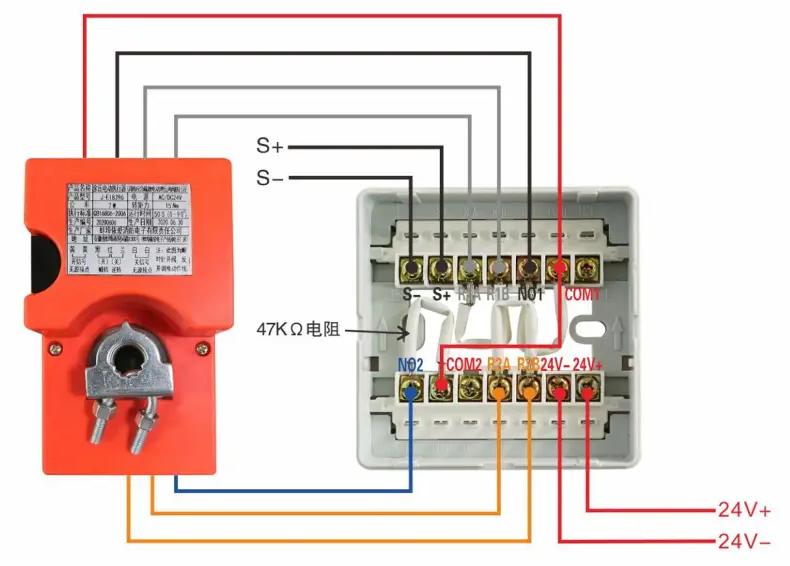

余壓控制器與風閥執行器接線圖：

余壓控制器與風閥執行器接線圖

余壓控制器與風閥執行器接線說明：

　　1.一路控制開，一路控制關，其中一根公共線。

　　2.一路開啟后反饋，一路關閉后反饋。
