TX3206二線制輸入輸出模塊接線圖

作者：柿子日期：2023-10-25 11:25:31 瀏覽：11721

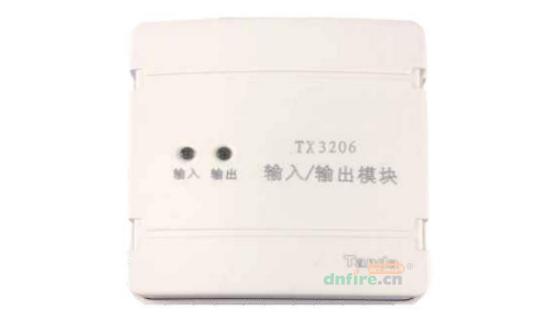

泰和安二線制TX3206輸入輸出模塊接線圖

TX3206輸入輸出模塊是泰和安的一款二線制控制模塊，用于控制具有動作信號輸出的被動型消防設備(如：電梯、消防泵、風機等)，負責將火災報警控制器的聯動指令傳送給受控設備，再將受控設備的動作反饋信號傳送回火災報警控制器。

TX3206輸入輸出模塊接線圖：

接線端子說明：

　　Z1、Z2：總線信號輸入，無極性；

　　RET1、RET2：監視信號輸入，無源節點；

　　NO/O+、COM/O-：有源輸出，輸出容量DC24V/40mA。

注意：在輸入線的末端（遠離模塊端）必須并聯一個10K?的終端電阻，否則控制器將報該模塊的“反饋線故障”。由于輸出線接有受控設備作為負載，故無須配接終端電阻；不可斷開受控設備做試驗，否則控制器將報該模塊的“輸出線故障”。
