TCMK5211輸入模塊接線圖

作者：大黃日期：2023-10-24 11:47:51 瀏覽：2546

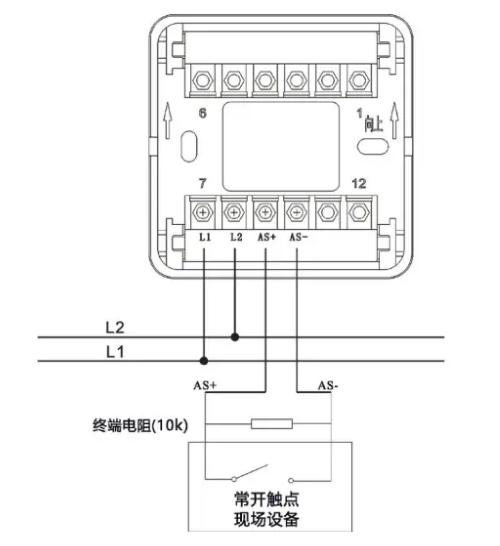

TCMK5211輸入模塊與具有常開無源觸點的現場設備連接：

TCMK5211輸入模塊接線圖

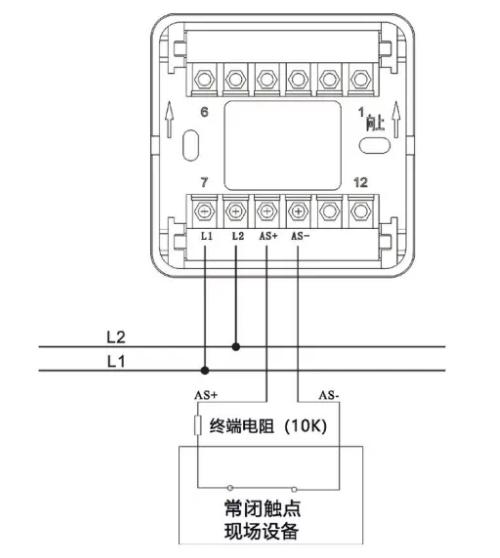

TCMK5211輸入模塊與具有常閉無源觸點的現場設備連接：

TCMK5211輸入模塊與具有常閉無源觸點的現場設備連接

接線說明：

　　L1(7)、L2(8)：無極性信號總線輸入端子；

　　AS1(9)、AS2(10)：無源輸入，默認無源常開觸點，也可通過電子編碼器設置為常閉輸入。

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]

下一篇:TCMK5212輸出模塊消防廣播接線圖
上一篇:安吉斯消防報警產品實物接線圖

用戶評論

問匿名用戶評論等級：

怎么連接紅外線火焰探測器，一個火警，一個故障，只有一組點位呀

答管理員：

看火焰探測器的輸出類型，如故障時常閉信號，那就可以并入火警輸出，實現一個輸入模塊接入。如故障也是常開信號，火警和故障就得是各自獨立，故障信號也接入的話就需要2個輸入模塊了。

2024-09-19 16:45:33
