本文的自動跟蹤定位射流滅火裝置安裝方法圖適用于常見的5L/s、10L/s的消防水炮。
一、自動跟蹤定位射流滅火裝置安裝方法圖

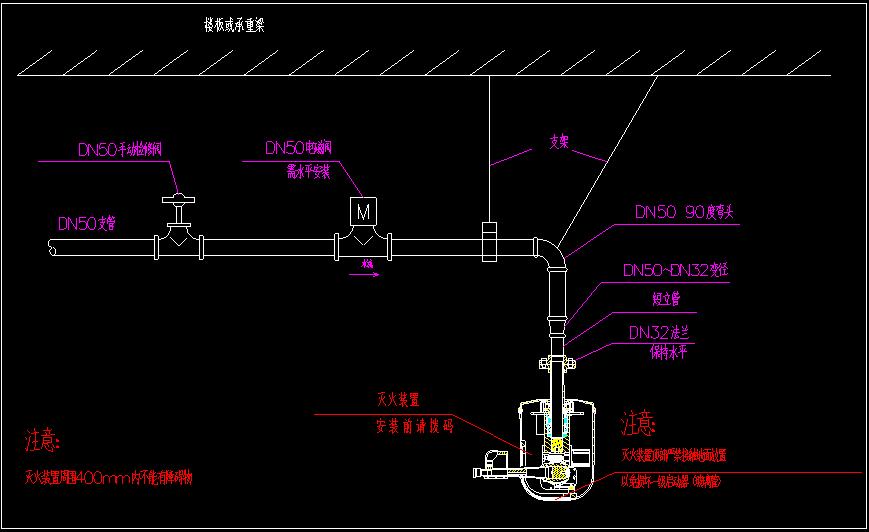

1.中空懸掛安裝方法

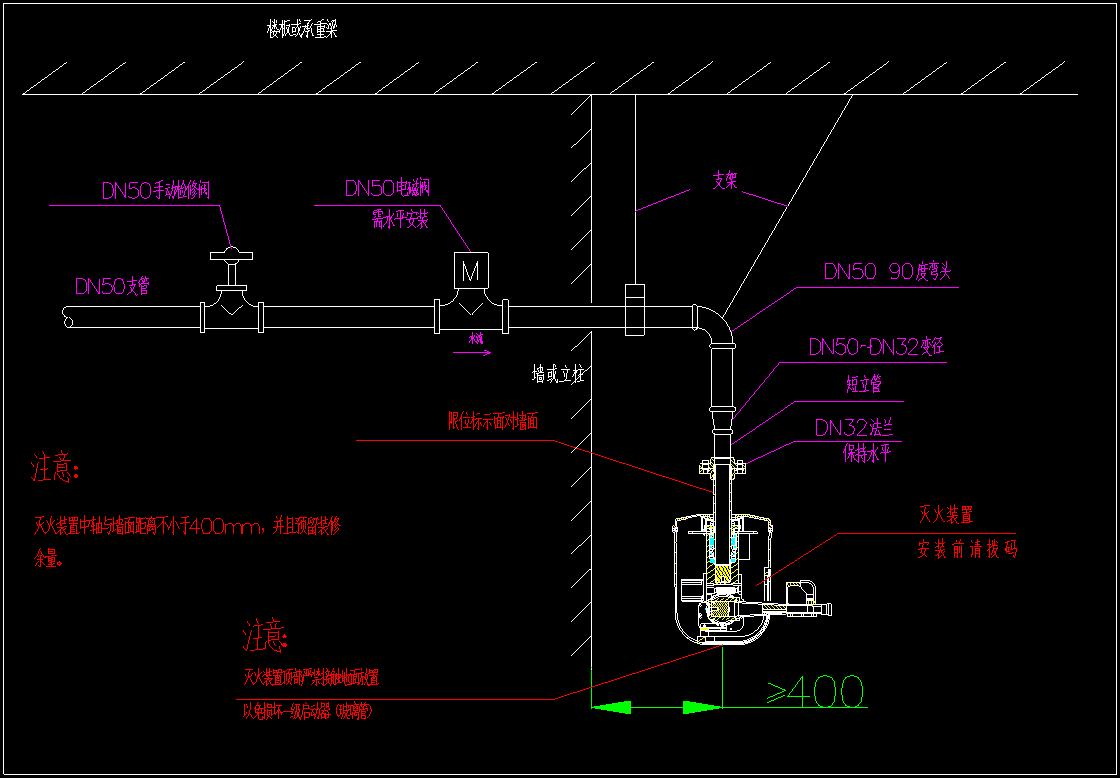

2.靠墻安裝方法

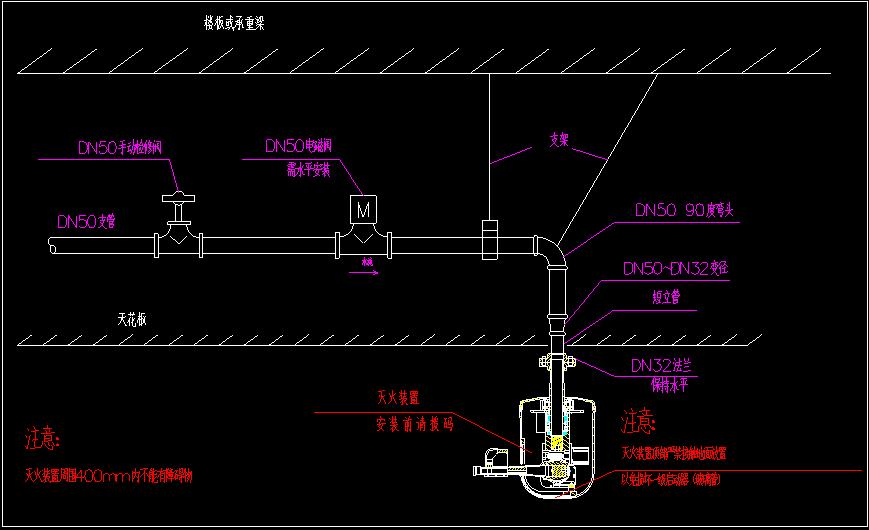

3.吊頂安裝方法

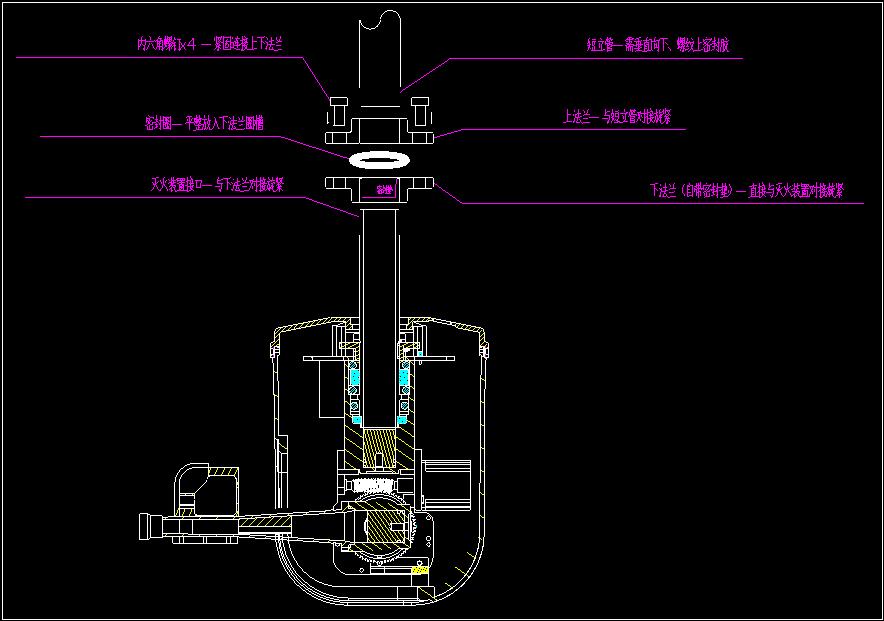

二、水炮法蘭對接詳細圖

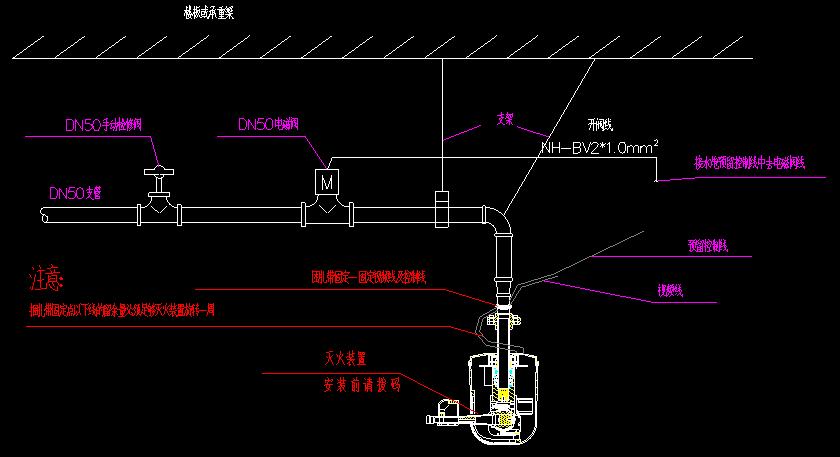

三、控制線、視頻線、電磁閥的安裝和接線
注意：捆扎帶固定點以下線的留余量必須足夠滅火裝置旋轉一周。

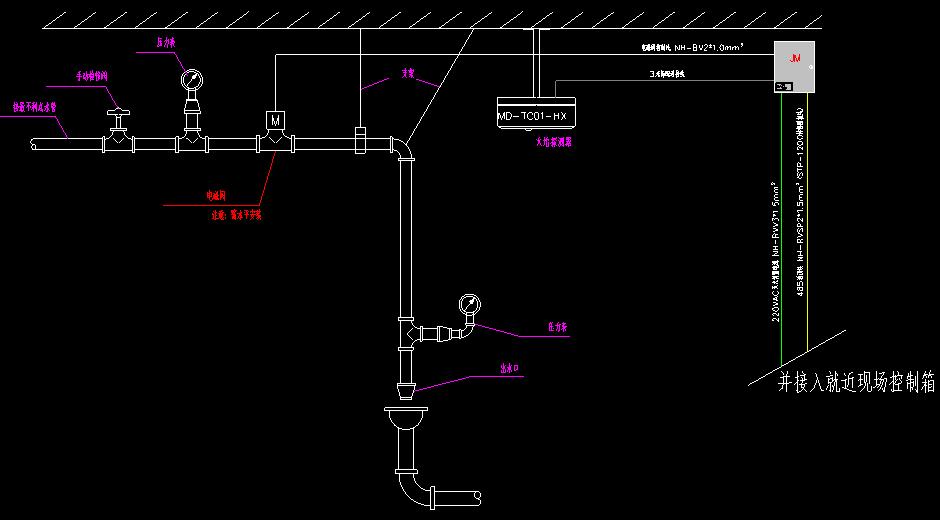

附 末端試水裝置安裝方法圖
末端試水裝置可檢測系統總體功能的一種簡單可行的檢測試驗裝置，系統要求設置末端試水裝置為了檢驗系統的可靠性，要求在供水最不利點處設置末端試水裝置。
圖紙來源海消消防公開圖紙
