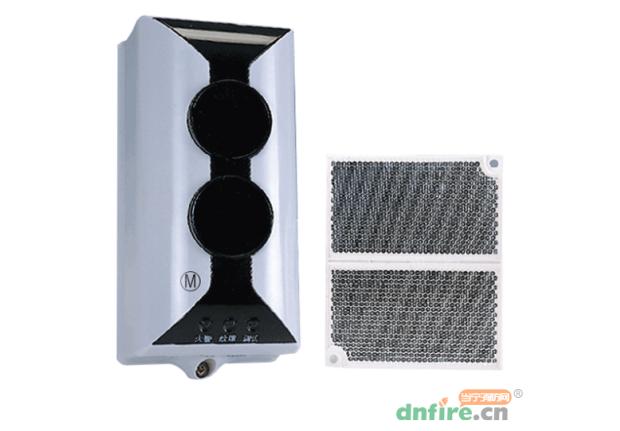

圖1 GST103線型光束感煙火災探測器

JTY-HM-GST103線型光束感煙火災探測器是海灣消防的一款反射式線型紅外光束感煙探測器，安裝使用時必須與反射器配套使用。

由于GST103線型光束感煙火災探測器的工作原理為減光式，因此在安裝探測器時，其光路上應避開固定遮擋物和流動遮擋物。

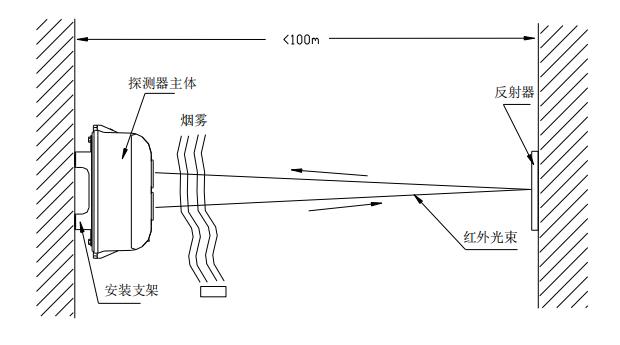

圖2 GST103線型光束感煙火災探測器反射工作原理

無論是安裝探測器還是反射器，必須保證安裝墻壁堅硬平滑，探測器垂直墻壁安裝。墻壁很可能貌似平滑，實際存在凹凸或因外界環境（如雨季、冬季）的變化發生變化等隱患，安裝者必須保證探測器不能受這些環境的影響；如果探測器安裝在類似于金屬管的支撐架上，也應保證支撐架牢固無振動。

GST103線型光束感煙火災探測器和反射器安裝高度應根據煙霧能方便進入光束區為原則，提出以下幾點供參考：

　　a) 建筑物舉架≤5m時，應將探測器和反射器安裝在距天花板0.5m處的相對兩墻墻壁上，如圖3所示。

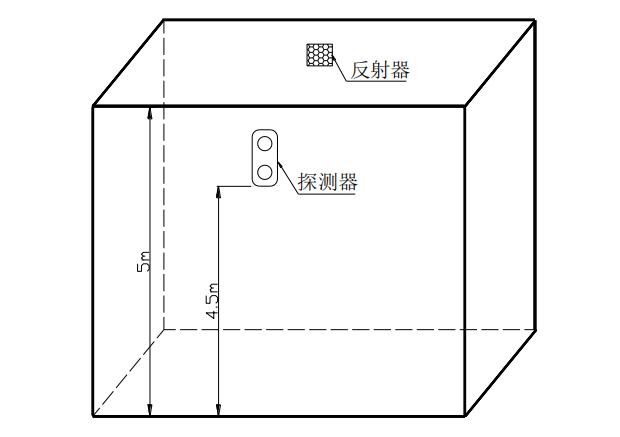

圖3 探測器和反射器安裝示意圖

　　b) 建筑物舉架在5m～8m之間，應將探測器和反射器安裝在距天花板距離0.5m～1m處的相對兩墻墻壁上，如圖4所示。

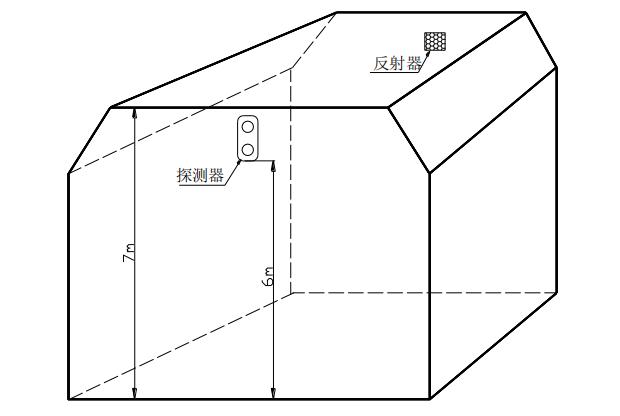

圖4 探測器和反射器安裝示意圖

　　c) 建筑物舉架＞8m時，一般無天花板，多數是人字型結構，應將探測器和反射器安裝在距地面8m左右的相對兩墻墻壁上，但要保證探測器距安裝位置處建筑物頂部的距離≥0.5m，如圖5所示。

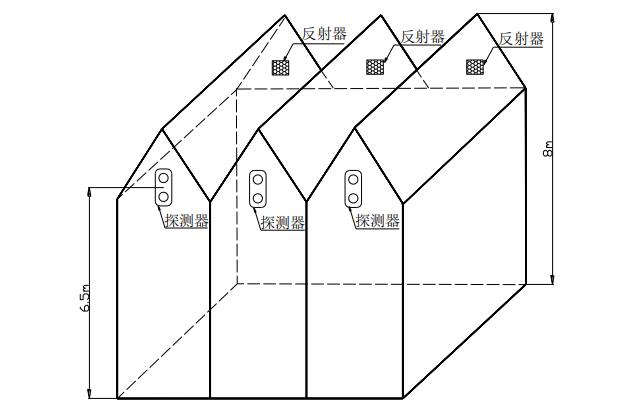

圖5 探測器和反射器安裝示意圖

　　d) 建筑物舉架為8m左右的人字型結構，應將探測器和反射器安裝在距人字梁1.5m處的相對兩墻墻壁上，如圖6所示。

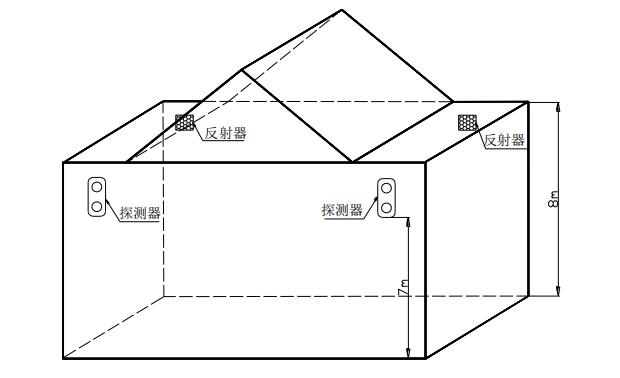

圖6 探測器和反射器安裝示意圖

　　e) 如果探測器周圍為玻璃或透明塑料環境，請將探測器安裝在建筑物內的南側墻體上；如果南北方向安裝探測器無法實現，應將探測器安裝在西側墻體上。對于陽光經反射仍可照射至探測器的應用環境，應考慮在探測器的光路上安裝遮陽罩或與海灣消防的技術支持工程師聯系取得相關的技術支持。
