JBF5143A青鳥廣播模塊接線圖

作者：當當日期：2023-08-07 17:50:19 瀏覽：62540

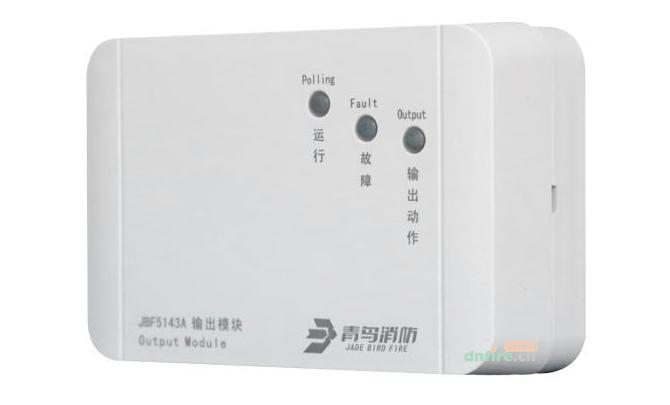

JBF5143A青鳥廣播模塊

JBF5143A輸出模塊是青鳥消防開發的可配接廣播系統的控制模塊。

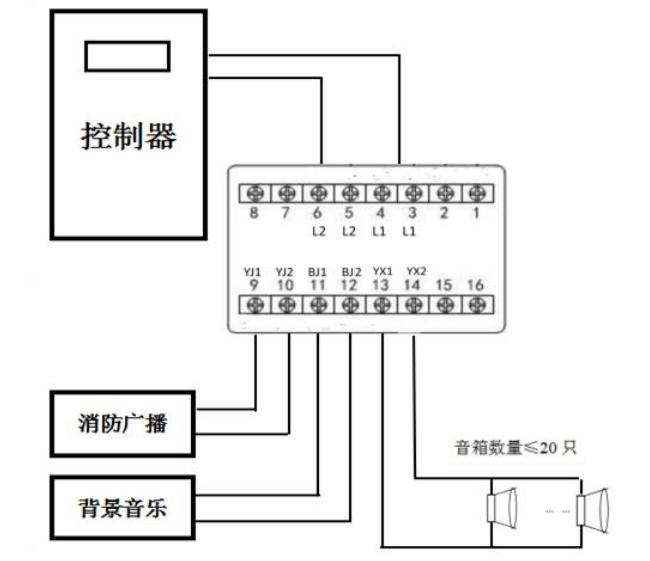

JBF5143A青鳥廣播模塊接線圖：

JBF5143A青鳥廣播模塊接線圖

JBF5143A接線備注說明：

　　回路總線接在L2（5、6）、L1（3、4）端子上，接線時無極性要求，無需電源線。

　　消防廣播線分別接在端子9和端子10，背景音樂線分別接在端子11和端子12，揚聲器分別接在端子13和端子14上，至少配接一個揚聲器。

　　模塊因有觸點容量的限制以及揚聲器接入數量檢測功能，為保證各項功能正常運行，要求模塊揚聲器接入數量不能超過20只。
