一、問題描述及原因分析

1．問題描述

1）將不同系統、不同電壓等級、不同電流類別的線路穿在同一管內或槽盒的同一槽孔內【圖示1】；

2）強弱電線路敷設在同一橋架內，且無分隔設施【圖示2】。

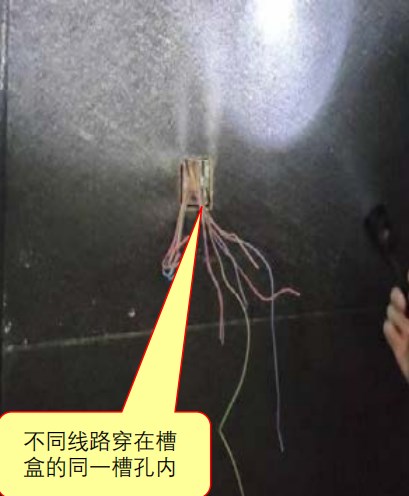

圖示1

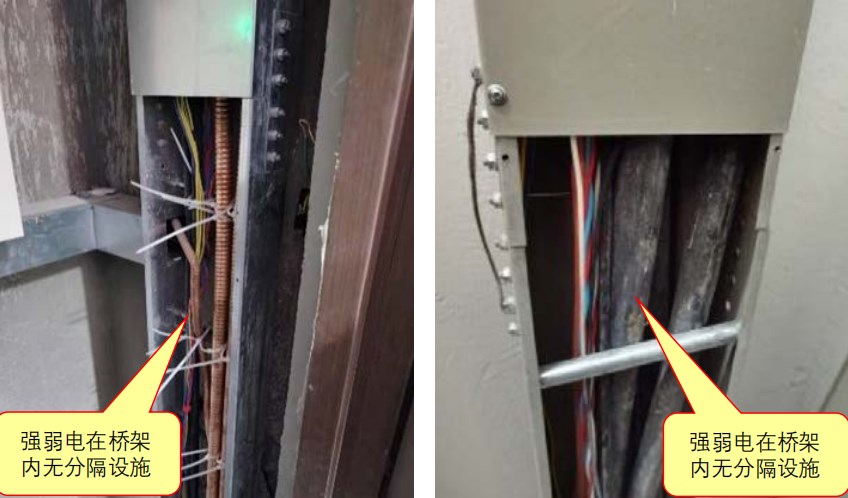

圖示2

2．原因分析

施工單位為了節約成本、施工方便，未按設計圖紙和規范要求施工，造成強弱電相互干擾，嚴重影響系統運行的穩定性。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統施工及驗收標準》（GB 50166-2019）第3.2.12條。

☆《火災自動報警系統設計規范》(GB 50116-2013)第11.2.5條?！緢D示3】

☆《消防設施通用規范》(GB 55036-2022)第12.0.15條(2023年3月1日起實施)。

2．正確做法

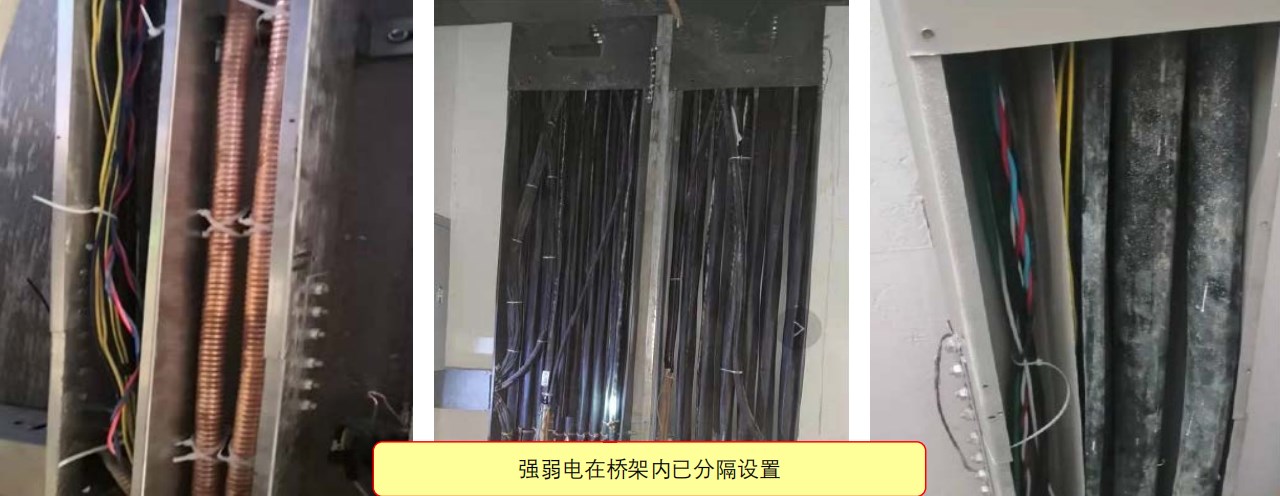

圖示3

三、應對措施及防治指南

1．為確保火災自動報警系統運行穩定性和可靠性，火災自動報警系統應單獨布線，相同用途的導線顏色應一致，且系統內不同電壓等級、不同電流類別的線路應敷設在不同線管內或同一線槽的不同槽孔內。

2．不同電壓等級的線纜如果合用線槽，線槽應進行隔板分隔。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統施工及驗收標準》（GB 50166-2019）

第3.2.12條 系統應單獨布線，除設計要求以外，系統不同回路、不同電壓等級和交流與直流的線路，不應布在同一管內或槽盒的同一槽孔內。

《火災自動報警系統設計規范》(GB 50116-2013)

第11.2.5條 不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。

《消防設施通用規范》(GB 55036-2022)

第12.0.15條 火災自動報警系統應單獨布線，相同用途的導線顏色應一致，且系統內不同電壓等級、不同電流類別的線路應敷設在不同線管內或同一線槽的不同槽孔內。
