一、問題描述及原因分析

1．問題描述

非疏散通道上的防火卷簾未設置成一步降至樓板或地面，疏散通道上的防火卷簾未設置成兩步降至樓板或地面。【圖示1】【圖示2】

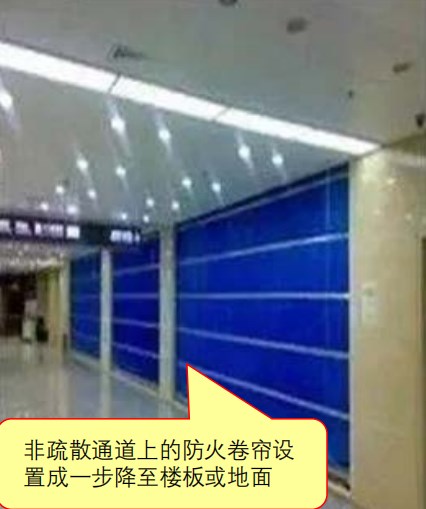

圖示1

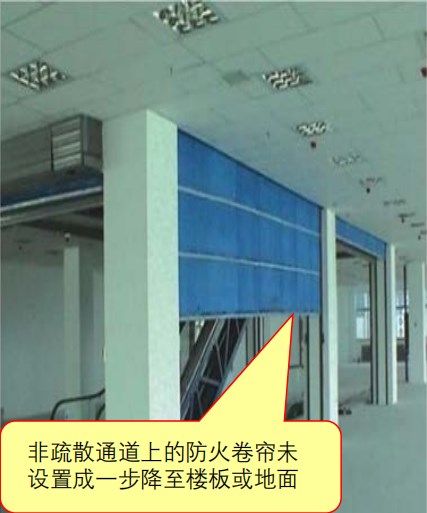

圖示2

2．原因分析

防火卷簾的聯動邏輯關系施工人員未調試到位。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB50116-2013)第4.6.3條、第4.6.4條?！緢D示3】【圖示4】

☆《防火卷簾、防火門、防火窗施工及驗收規范》(GB 50877-2014)第6.2.1條第5款。

2．正確做法

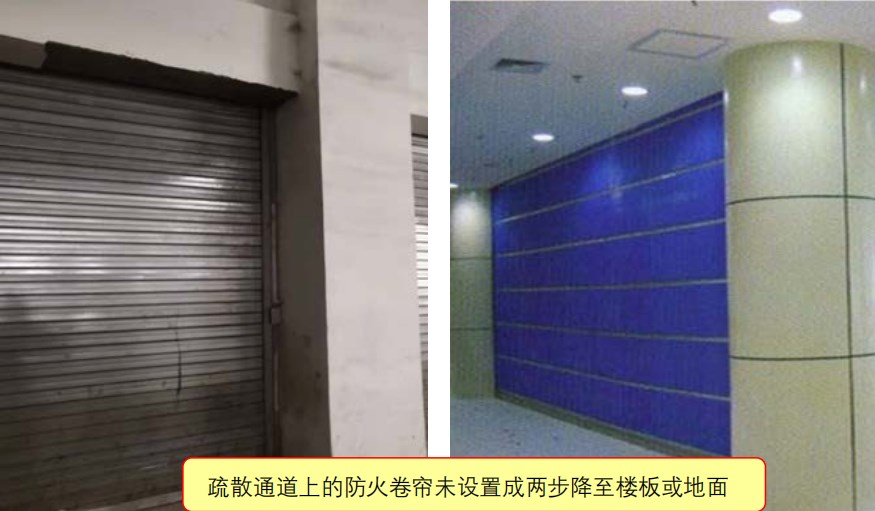

圖示3

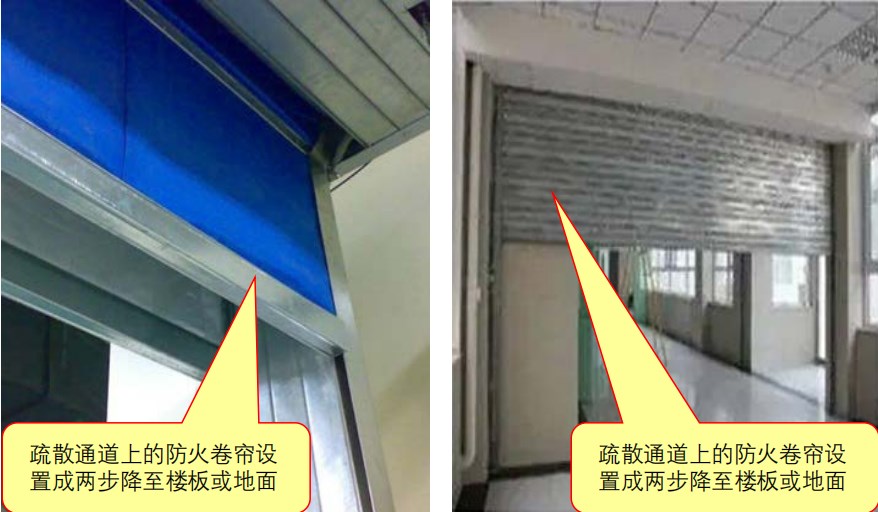

圖示4

三、應對措施及防治指南

1．疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：

1）聯動控制方式，防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處；任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號應聯動控制防火卷簾下降到樓板面；在卷簾的任一側距卷簾縱深0.5m～5m內應設置不少于2只專門用于聯動防火卷簾的感溫火災探測器；

2）手動控制方式應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降。

2．非疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：

1）聯動控制方式應由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并應聯動控制防火卷簾直接下降到樓板面；

2）手動控制方式應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并應能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB50116-2013)

第4.6.3條 疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：

1聯動控制方式，防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處；任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號應聯動控制防火卷簾下降到樓板面；在卷簾的任一側距卷簾縱深0.5m～5m內應設置不少于2只專門用于聯動防火卷簾的感溫火災探測器。

2手動控制方式，應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降。

第4.6.4條 非疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：

1聯動控制方式，應由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并應聯動控制防火卷簾直接下降到樓板面。

2手動控制方式，應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并應能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。

《防火卷簾、防火門、防火窗施工及驗收規范》(GB 50877-2014)

第6.2.1條 防火卷簾控制器應進行通電功能、備用電源、火災報警功能、故障報警功能、自動控制功能、手動控制功能和自重下降功能調試，并應符合下列要求：

第5款 自動控制功能調試時，當防火卷簾控制器接收到火災報警信號后，應輸出控制防火卷簾完成相應動作的信號，并應符合下列要求：

1）控制分隔防火分區的防火卷簾由上限位自動關閉至全閉。

2）防火卷簾控制器接到感煙火災探測器的報警信號后，控制防火卷簾自動關閉至中位（1.8m）處停止，接到感溫火災探測器的報警信號后，繼續關閉至全閉。

3）防火卷簾半降、全降的動作狀態信號應反饋到消防控制室。

檢查數量：全數檢查。

檢查方法：分別使火災探測器組發出半降、全降信號，觀察防火卷簾控制器聲、光報警和防火卷簾動作、運行情況以及消防控制室防火卷簾動作狀態信號顯示情況。
