一、問題描述及原因分析

1．問題描述

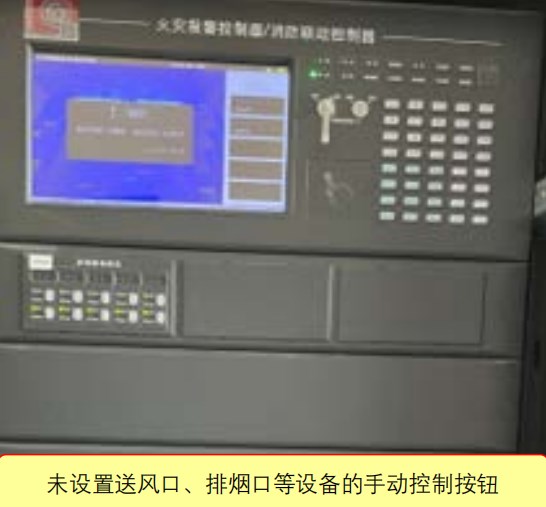

火災報警聯動控制器上未設置手動按鈕控制送風口、排煙口、排煙窗、排煙閥、電動擋煙垂壁的開啟或關閉?！緢D示1】

圖示1

2．原因分析

火災報警聯動控制器上未配置總線盤，或配置了總線控制盤但沒有設置手動按鈕控制送風口、排煙口、排煙窗、排煙閥、電動擋煙垂壁的開啟或關閉。

二、規范要求及正確做法

1.規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第4.5.3條?！緢D示2】

☆《江蘇省建設工程消防設計審查驗收常見技術難點問題解答2.0》第3.2.12條。

2.正確做法

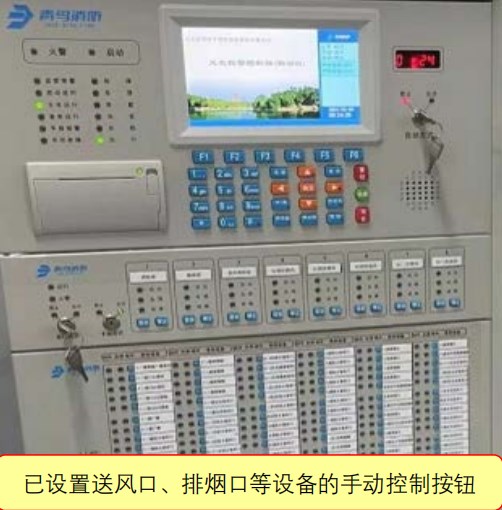

圖示2

三、應對措施及防治指南

總線控制盤為啟動或停止總線設備提供了一種便捷的手動操作方式，對于防排煙系統，可以通過編程，設置總線控制盤的按鍵，一鍵啟動某防煙分區的所有排煙口（閥）；也可以設置一鍵啟動某防火分區所有前室的加壓送風口。發生火災時，為方便消防管理人員能及時開啟或關閉對應區域的防排煙設備，應在消防控制室內的火災報警聯動控制器上設置手動按鈕控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第4.5.3條 防煙系統、排煙系統的手動控制方式，應能在消防控制室內的消防聯動控制器上手動控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉及防煙風機、排煙風機等設備的啟動或停止，防煙、排煙風機的啟動、停止按鈕應采用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制防煙、排煙風機的啟動、停止。

《江蘇省建設工程消防設計審查驗收常見技術難點問題解答2.0》

第3.2.12條 火災報警控制器（聯動型）上總線手動控制盤是否一定要設置？《火災自動報警系統施工及驗收標準》附錄D.0.3和調試章節中（如4.18.2-1條）相應系統對排煙閥、電動擋煙垂壁、加壓送風口等系統組件需要總線控制單元控制。

答：總線控制與手動控制是兩個不同層面的要求，手動控制盤必須要設置。
