一、問題描述及原因分析

1．問題描述

自動噴水滅火系統部分電動控制閥（預作用閥組、快速排氣閥、雨淋閥組），未采用專線接至消防控制室的手動控制盤。

2．原因分析

設計人員、施工調試人員對規范要求理解有偏差，對部分自動噴水滅火系統動作原理不熟悉。

二、規范要求及正確做法

1．規范要求

☆《火災自動報警系統設計規范》(GB 50116-2013)第4.2.2條第2款、第4.2.3條第2款、第4.2.4條第2款。【圖示1】

2．正確做法

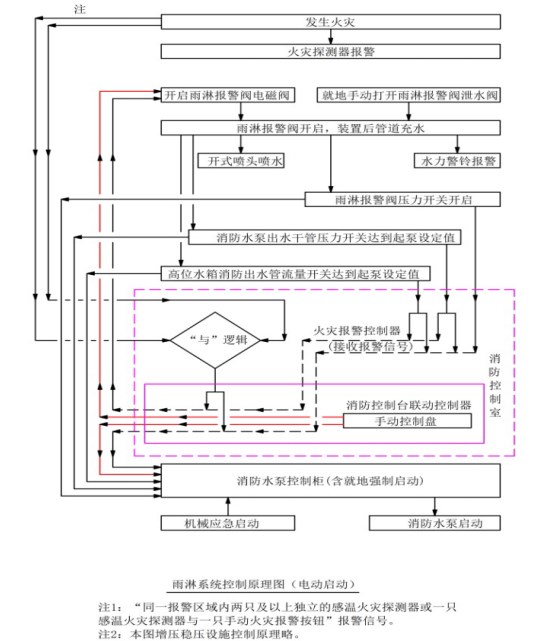

圖示1

三、應對措施及防治指南

1．預作用系統的聯動控制設計，手動控制方式應將噴淋消防泵控制箱（柜）的啟動和停止按鈕、預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止及預作用閥組和電動閥的開啟；

2．雨淋系統的聯動控制設計，手動控制方式應將雨淋消防泵控制箱（柜）的啟動和停止按鈕、雨淋閥組的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制雨淋消防泵的啟動、停止及雨淋閥組的開啟；

3．自動控制的水幕系統的聯動控制設計，手動控制方式，應將水幕系統相關控制閥組和消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制消防泵的啟動、停止及水幕系統相關控制閥組的開啟。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《火災自動報警系統設計規范》(GB 50116-2013)

第4.2.2條 預作用系統的聯動控制設計，應符合下列規定：

第2款 手動控制方式，應將噴淋消防泵控制箱（柜）的啟動和停止按鈕、預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止及預作用閥組和電動閥的開啟。

第4.2.3條 雨淋系統的聯動控制設計，應符合下列規定：

第2款 手動控制方式，應將雨淋消防泵控制箱（柜）的啟動和停止按鈕、雨淋閥組的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制雨淋消防泵的啟動、停止及雨淋閥組的開啟。

第4.2.4條 自動控制的水幕系統的聯動控制設計，應符合下列規定：

第2款 手動控制方式，應將水幕系統相關控制閥組和消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制消防泵的啟動、停止及水幕系統相關控制閥組的開啟。
