關于發布《風管感煙火災探測器》等6部團體標準的公告

中消協〔2023〕53號

各分支機構，各單位會員，各有關單位：

　　依照《中國消防協會團體標準管理辦法》，批準發布團體標準《風管感煙火災探測器》（標準編號：T/CFPA 018-2023，發布日期：2023年5月24日，實施日期：2023年9月1日）；《風管感煙火災探測器系統設計、施工和驗收規范》（標準編號：T/CFPA 019-2023，發布日期：2023年5月24日，實施日期：2023年9月1日）；《志愿消防員》（標準編號：T/CFPA 020-2023，發布日期：2023年5月24日，實施日期：2023年9月1日）；《滅火器狀態監測傳感器》（標準編號：T/CFPA 021-2023，發布日期：2023年5月24日，實施日期：2023年9月1日）；《脹噴式干粉滅火裝置》（標準編號：T/CFPA 022-2023，發布日期：2023年5月24日，實施日期：2023年9月1日）；《低壓用電安全監控系統技術規范》（標準編號：T/CFPA 023-2023，發布日期：2023年5月24日，實施日期：2023年9月1日）?，F(xiàn)予公告。

中國消防協會

2023年5月24日

前言

　　本文件按照GB/T 1.1—2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

　　本文件在編制過程中參考了國際標準ISO 7240-22:2017《火災探測報警系統第22部分：風管感煙火災探測器》。

　　請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。

　　本文件由中國消防協會歸口。

　　本文件負責起草單位：沈陽美寶控制有限公司

　　本文件參加起草單位：青鳥消防股份有限公司、廣東智慧消防科技有限公司、深圳市高新投三江電子股份有限公司、海灣安全技術有限公司、應急管理部沈陽消防研究所、廣東省建筑消防設施檢測中心有限公司、無錫圣敏傳感科技股份有限公司、西安盛賽爾電子有限公司

　　本文件主要起草人：董文輝、王勇俞、田智嘉、宋立巍、余廣智、張曦、龔溥、沙爽、高翱、吳小川、蔡德倫、蔡南賢、孫廣智、張雄飛、曹子江、王愛中、宋珍、張健

　　本文件為首次發布。

風管感煙火災探測器

1 范圍

本文件規定了風管感煙火災探測器的技術要求、試驗方法、檢驗規則和標志。

本文件適用于一般工業與民用建/構筑中安裝使用的風管感煙火災探測器。其它環境中安裝使用的具有特殊要求的風管感煙火災探測器,除特殊要求由有關標準另行規定外,亦應執行本文件。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

　　GB 4715 點型感煙火災探測器

　　GB/T 9969 工業產品使用說明書總則

　　GB 12978 消防電子產品檢驗規則

　　GB/T 16838-2021 消防電子產品環境試驗方法及嚴酷等級

　　GB/T 17626.2-2018 電磁兼容試驗和測量技術靜電放電抗擾度試驗

　　GB/T 17626.3-2016 電磁兼容試驗和測量技術射頻電磁場輻射抗擾度試驗

　　GB/T 17626.4-2018 電磁兼容試驗和測量技術電快速瞬變脈沖群抗擾度試驗

　　GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗

　　GB/T 17626.6-2017 電磁兼容試驗和測量技術射頻場感應的傳導騷擾抗擾度試驗

3 術語和定義

下列術語和定義適用于本文件。

3.1 風管感煙火災探測器 Smoke detectors for ducts

　　一種對風管（通風管道）中流動空氣進行煙霧采樣的火災探測裝置，由探測部分和與其連接的采樣管組成。

3.2 采樣管 Sampling tube of fire detector for ducts

　　風管感煙火災探測器的采樣部件由動壓管和靜壓管構成，采樣管安裝時要橫穿送風管或回風管，保證通過探測器可以抽取空氣樣本，然后回至風管內的空氣流。

3.3 采樣孔 Sampling hole

　　采樣管迎風面上均勻排列的圓孔。

4 技術要求

4.1 總則

　　風管感煙火災探測器（以下稱探測器）應首先滿足本章要求，然后按第5章規定進行試驗，并滿足試驗要求。

4.2 包裝及外觀

　　探測器應具備產品出廠時的完整包裝，包裝中應包含全部配件和中文使用說明書。探測器表面應無腐蝕、涂覆層脫落和起泡現象，無明顯劃傷、裂痕、毛刺等機械損傷，緊固部位無松動。

4.3 報警確認燈

　　每個探測器上應有紅色報警確認燈。當被監視區域煙參數符合報警條件時，探測器報警確認燈應點亮，并保持至被復位。通過報警確認燈顯示探測器其他工作狀態時，被顯示狀態應與火災報警狀態有明顯區別。確認燈點亮?xí)r在風管外部至少一個方向上距離6 m遠處、光照度不超過500 lx的環境條件下，應清晰可見。

4.4 輔助設備連接

　　探測器連接其他輔助設備（例如遠程確認燈，控制繼電器等）時，與輔助設備間連接線開路和短路不應影響探測器的正常工作。

4.5 出廠設置

　　除使用特殊手段（如專用工具或密碼）或破壞封條外，探測器的出廠設置不應被改變。

4.6 響應性能現場設置

　　如探測器的響應性能可在探測器或與其相連的控制和指示設備上現場設置時，則應滿足以下要求：

　　a)當制造商聲明所有設置均滿足本文件的要求時，探測器在任意設置的條件下均應滿足本文件的要求，且只能通過專用工具、密碼等手段實現現場設置。

　　b)當制造商聲明某一設置不滿足本文件的要求時，該設置應只能通過專用工具、密碼手段實現，且應在探測器上或有關文件中明確標明該項設置不能滿足標準的要求。

4.7 使用說明書

　　使用說明書應滿足GB/T 9969的有關要求，并至少包括以下內容：入口和出口取樣管測量壓力的推薦方法、工作管道風速范圍、特定取樣管長度的適用管道尺寸范圍、探測器安裝和維護方法。

4.8 控制軟件要求

4.8.1 總則

　　對于依靠軟件控制而滿足本文件要求的探測器，應滿足4.8.2的要求。

4.8.2 軟件文件

4.8.2.1 制造商應提交軟件設計資料，資料應有充分的內容證明軟件設計符合標準要求并應至少包括以下內容：

　　a)主程序的功能描述（如流程圖或結構圖），包括：

　　 1)各模塊及其功能的主要描述；

　　 2)各模塊相互作用的方式；

　　 3)程序的全部層次；

　　 4)軟件與探測器硬件相互作用的方式；

　　 5)模塊調用的方式，包括中斷過程。

　　b)存儲器地址分配情況（如程序、特定數據和運行數據）；

　　c)軟件及其版本唯一識別標識。

4.8.2.2 制造商應能提供至少包含以下內容的設計文件：

　　a)系統總體配置概況，包括所有軟件和硬件部分；

　　b)程序中每個模塊的描述，包括：

　　 1)模塊名稱；

　　 2)執行任務的描述；

　　 3)接口的描述，包括數據傳輸方式、有效數據的范圍和驗證。

4.9 響應閾值的測量

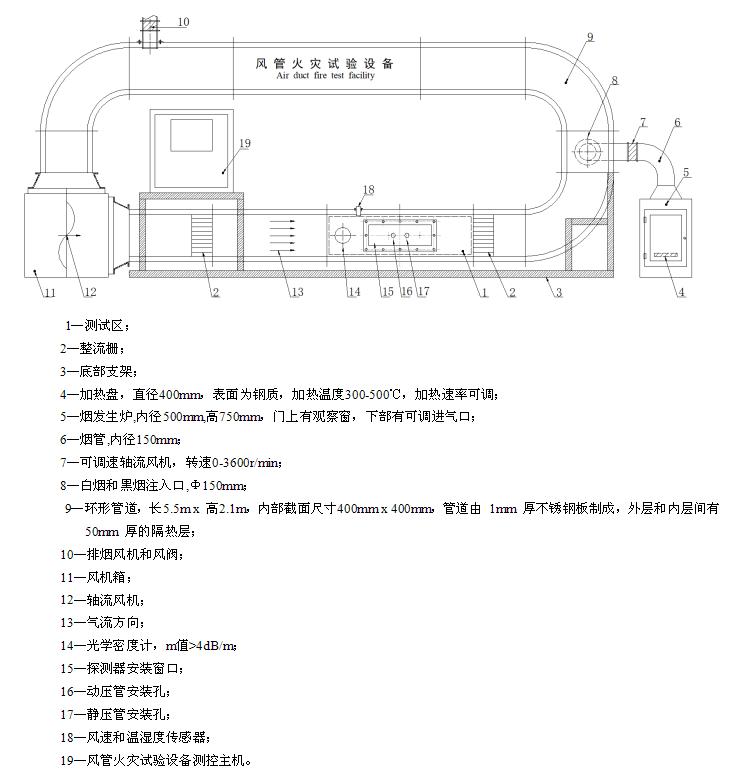

4.9.1 探測器響應閾值的測量應在風管火災試驗設備（以下簡稱煙箱）中進行，探測器應按正常工作位置安裝，煙箱測量區與探測器安裝位置見附錄A。

4.9.2 試驗煙應符合GB 4715《點型感煙火災探測器》的規定。

4.9.3 每次測量之前應清理煙箱，以確保煙箱和探測器內部不應有試驗煙存在。

4.9.4 探測器應在正常監視狀態下穩定工作15 min。

4.9.5 試驗煙應按下述升煙速率要求注入煙箱：

　　0.015dBm-1min-1≤Δm/Δt≤0.1dBm-1min-1

4.9.6 對于同一探測器進行的所有測量，試驗煙的升煙速率應是相同的，并按（1.0±0.2）m/s的風速對探測器進行測試。

4.9.7 探測器的響應閾值為探測器發出火災報警信號時煙濃度的m值（dB/m）。

4.10 重復性

　　對同一只探測器在同一方位上測量6次響應閾值，其中，其最大響應閾值與最小響應閾值的比不應大于1.6。最小響應閾值mmin不應小于0.05 dB/m。

4.11 一致性

　　分別測量每只探測器的響應閾值，其最大響應閾值與響應閾值的平均值的比不應大于1.33，響應閾值的平均值與最小響應閾值的比不應大于1.5。最小響應閾值mmin不應小于0.05 dB/m。

4.12 電源參數波動性能

　　在規定的電源參數的上下限值內測量探測器的響應閾值,其最大響應閾值與最小響應閾值的比不應大于1.6。最小響應閾值mmin不應小于0.05 dB/m。

4.13 氣密性

　　檢驗探測器的密封性能，以確保與取樣環境之間的泄漏量最小。安裝使用說明書應該包括一個清晰的安裝方法，使管道保持密封。

4.14 電磁兼容性能

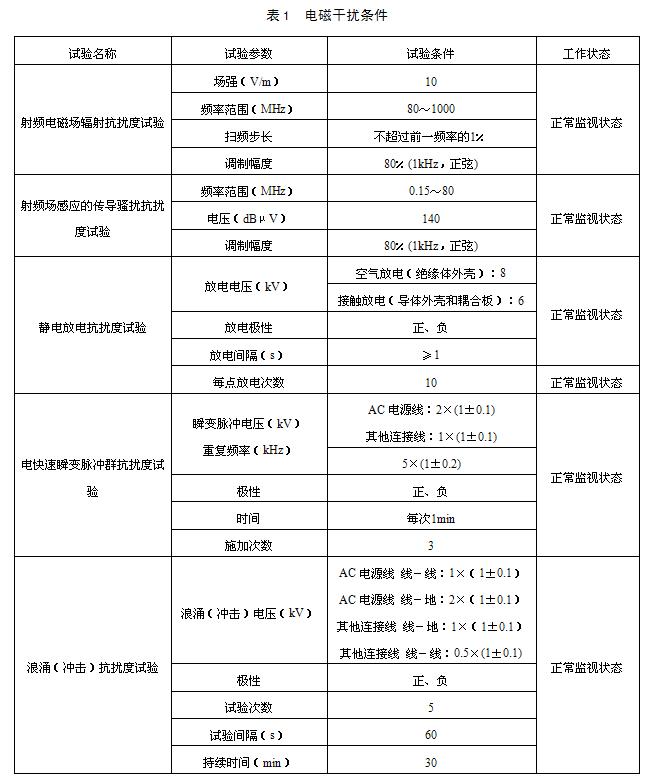

　　探測器應能耐受表1所規定的電磁干擾條件下的各項試驗，試驗期間及試驗后應滿足下述要求：

　　a)試驗期間，探測器應保持正常監視狀態；

　　b)試驗后，探測器響應閾值與其在一致性試驗中的響應閾值相比較，最大響應閾值與最小響應閾值之比不應大于1.6。

4.15 氣候環境耐受性

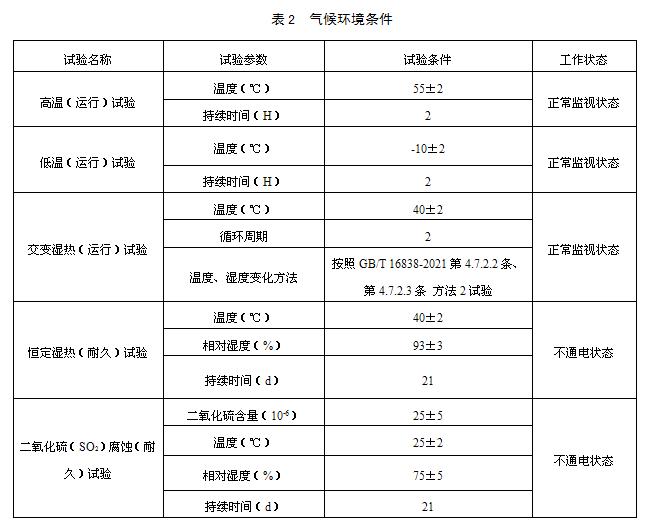

　　探測器應能耐受表2所規定的氣候環境條件下的各項試驗，試驗期間及試驗后應滿足下述要求：

　　a)要求工作狀態為正常監視狀態的，試驗期間，探測器應保持正常監視狀態；

　　b)要求工作狀態為不通電狀態的，試驗后恢復到正常監視狀態時，探測器不應發出火災報警信號或故障信號；

　　c)試驗后，探測器響應閾值與其在一致性試驗中的響應閾值相比較，最大響應閾值與最小響應閾值之比不應大于1.6。

4.16 機械環境耐受性

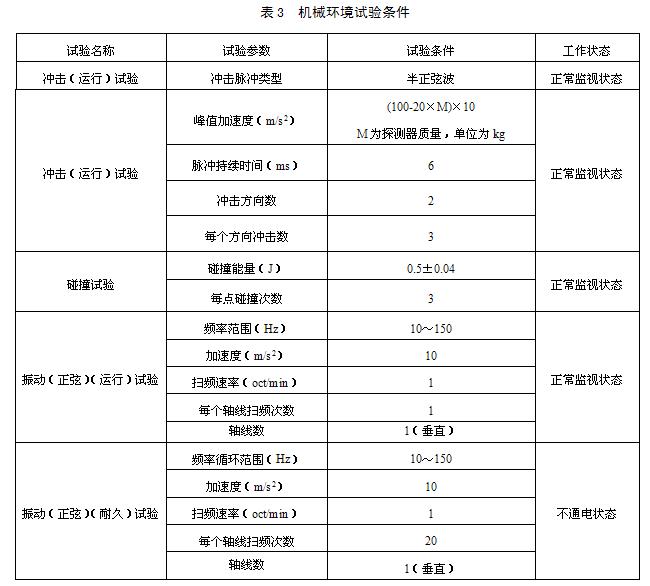

　　探測器應能耐受表3所規定的機械環境條件下的各項試驗，試驗期間及試驗后應滿足下述要求：

　　a)要求工作狀態為正常監視狀態的，試驗期間，探測器應保持正常監視狀態；

　　b)要求工作狀態為不通電狀態的，試驗后恢復到正常監視狀態時，探測器不應發出火災報警信號或故障信號；

　　c)試驗后，探測器不應有機械損傷和緊固部位松動現象；

　　d)試驗后，探測器響應閾值與其在一致性試驗中的響應閾值相比較，最大響應閾值與最小響應閾值之比不應大于1.6。

4.17 火災靈敏度

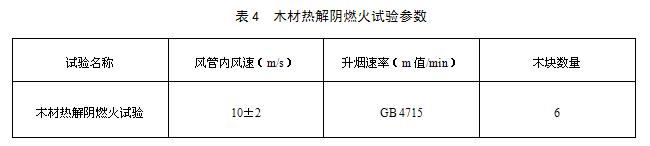

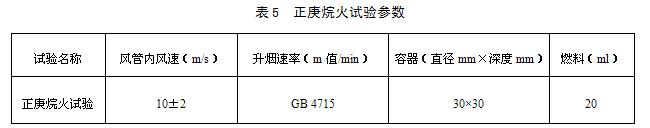

　　探測器應能在表4、表5所規定的參數條件下，在附錄C規定的試驗火結束前發出火災報警信號。

5 試驗方法

5.1 總則

5.1.1 試驗大氣條件

　　如在有關條文中沒有說明，則各項試驗均在下述大氣條件下進行：

　　溫度：15℃～35℃；

　　濕度：25%RH～75%RH；

　　大氣壓力：86kPa～106kPa。

5.1.2 試驗的正常監視狀態

　　當試驗方法要求探測器工作在正常監視狀態下時，應將試樣與制造商提供的控制和指示設備連接；在有關條文中沒有特殊要求時，應保證探測器的工作電壓為額定工作電壓，并在試驗期間保持工作電壓穩定。

5.1.3 探測器安裝

　　探測器應按制造商規定的安裝方式安裝。

5.1.4 容差

　　除另有說明外,各項試驗數據的容差均為±5%；環境條件參數偏差應符合GB 16838-2021要求。

5.1.5 試驗樣品

　　試樣為探測器12只。

5.1.6 試驗前檢查

　　探測器在試驗前應按第4.2～4.8要求對試樣進行檢查，符合要求后方可進行試驗。

5.1.7 試驗程序

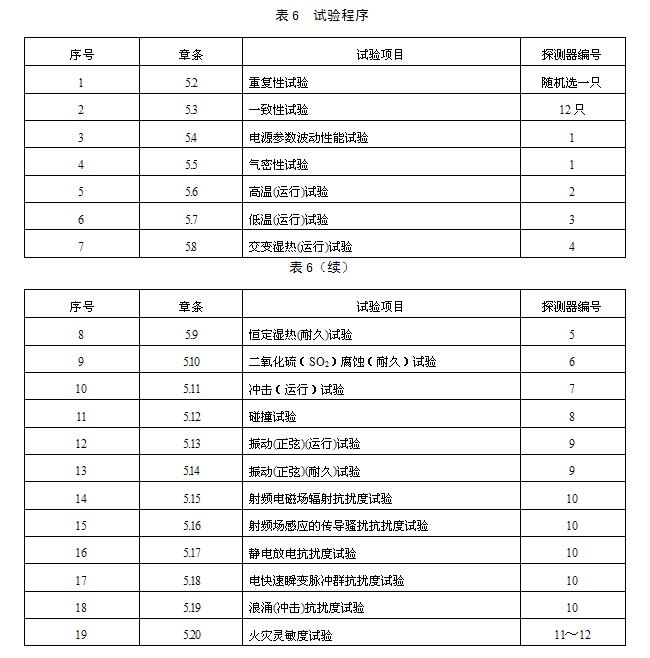

　　探測器應按表6規定的程序進行試驗。一致性試驗后，響應閾值最大的兩只探測器按11號～12號順序編號，其他探測器隨機按1號～10號編號。

5.2 重復性試驗

5.2.1 試驗步驟

　　在試樣正常工作位置上連續測量6次響應閾值。

5.2.2 試驗設備

　　煙箱。

5.3 一致性試驗

5.3.1 試驗步驟

5.3.1.1 依次測量12只試樣的響應閾值。

5.3.1.2 計算出12只試樣響應閾值的平均值，用mrep表示。

5.3.1.3 12只試樣中，最大響應閾值用mmax表示，最小響應閾值用mmin表示。

5.3.2 試驗設備

　　煙箱。

5.4 電源參數波動性能試驗

5.4.1 試驗步驟

5.4.1.1 供電電源為直流恒壓的探測器按制造商規定的供電參數上、下限值（如未規定，則上、下限參數分別為額定參數110％和85％）給試樣供電，按要求分別測量響應閾值。與該試樣在一致性試驗中的響應閾值相比較，三者中最大響應閾值用mmax表示，最小響應閾值用mmin表示。

5.4.1.2 供電電源為脈動電壓的探測器將試樣通過長度為1000 m，截面積為1.0 mm2的銅質雙絞導線（或按照制造商提供的條件，但不應低于1000 m，截面積為1.0 mm2的銅質絞線）與配套的控制和指示設備連接，使其處于正常監視狀態。調節試驗裝置，使控制和指示設備的輸入電壓分別為187 V（50 Hz）、242 V（50 Hz），按要求分別測量試樣響應閾值。與該試樣在一致性試驗中的響應閾值相比較，三者中最大響應閾值用mmax表示，最小響應閾值用mmin表示。

5.4.2 試驗設備

　　滿足試驗要求的可調電源和銅質絞線。

5.5 氣密性試驗

5.5.1 試驗步驟

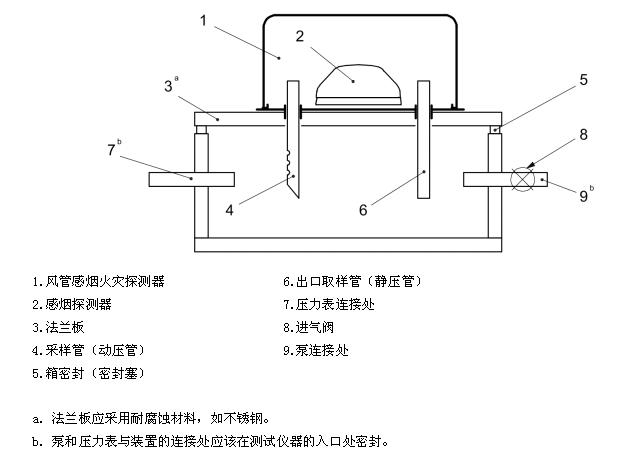

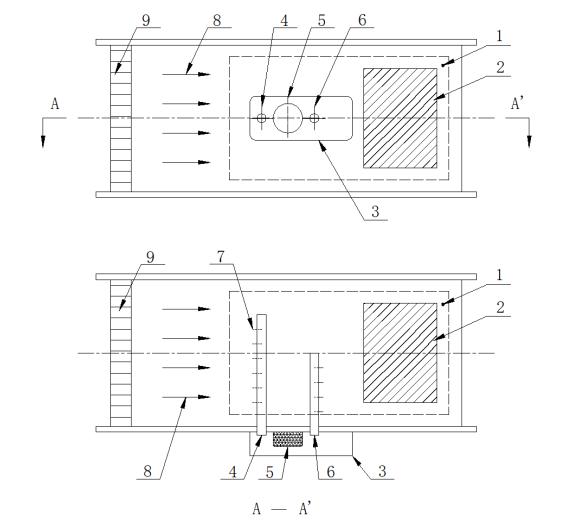

5.5.1.1 將探測器安裝在一個可以被抽真空和加壓的測試裝置中(見附錄B)，在試驗過程中試樣不通電。

5.5.1.2 對每個探測器按以下條件進行調節，測量抽真空和加壓的壓差。

　　真空：將探測器壓縮到-1.13 kPa，保壓10 min。

　　加壓：將探測器增壓到+3.0 kPa。保壓10 min。

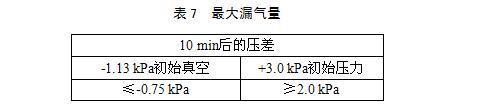

5.5.1.3 探測器的漏氣量應小于等于表7所要求的值。

5.5.2 試驗設備

　　滿足附錄B的測試裝置。

5.6 高溫(運行)試驗

5.6.1 試驗步驟

5.6.1.1 試樣按要求安裝在煙箱上，使試樣處于正常監視狀態，煙箱中的初始溫度為（23±5）℃。調節煙箱中的溫度，以不大于1℃/min的升溫速率使溫度升到（55±2）℃，保持2 h，觀察并記錄試樣的工作狀態。然后，在此高溫下測量響應閾值。

5.6.1.2 與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.6.2 試驗設備

　　煙箱。

5.7 低溫(運行)試驗

5.7.1 試驗步驟

5.7.1.1 將試樣放置到低溫試驗箱內,使試樣處于正常監視狀態。在正常大氣條件下保持1 h，然后以不大于1℃／min的降溫速率將溫度降到（-10±2）℃，在此條件下穩定2 h，觀察并記錄試樣的狀態。

5.7.1.2 低溫環境結束后，關斷控制和指示設備，以不大于1℃／min的升溫速率將溫度恢復到正常大氣溫度。取出試樣，在正常大氣條件下恢復1 h以上。

5.7.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.7.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.8 交變濕熱(運行)試驗

5.8.1 試驗步驟

5.8.1.1 將試樣放置到濕熱試驗箱內,使試樣處于正常監視狀態。

5.8.1.2 按照GB/T 16838-2021第4.7.2.2條、第4.7.2.3條方法2進行試驗，對試樣進行高溫溫度為（40±2）℃、2個循環周期的交變濕熱（運行）試驗。試驗期間，觀察并記錄試樣的狀態。

5.8.1.3 關斷控制和指示設備，將試樣由試驗箱內取出，在正常大氣條件下放置2 h。然后接通控制和指示設備，觀察試樣工作情況。

5.8.1.4 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，最小響應閾值用mmin表示。

5.8.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.9 恒定濕熱(耐久)試驗

5.9.1 試驗步驟

5.9.1.1 將試樣放置在溫度為（40±2）℃的試樣箱內放置2 h后。調節試驗箱，使試驗箱在溫度為（40±2）℃，相對濕度（93±3）％的條件下連續保持21 d。濕熱環境期間，試樣不通電。

5.9.1.2 濕熱環境結束后，將試樣由濕熱試驗箱內取出，在正常大氣條件放置2 h。然后接通控制和指示設備，觀察試樣工作情況。

5.9.1.3 若試樣能處于正常監視狀態，按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.9.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.10 二氧化硫（SO2）腐蝕（耐久）試驗

5.10.1 試驗步驟

5.10.1.1 試樣連接足夠長的非鍍錫銅導線，以保證腐蝕環境后可直接測量響應閾值；腐蝕環境期間試樣不通電。

5.10.1.2 將試樣放置在溫度為（25±2）℃、SO2濃度為（25±5）×10－6（體積比）、相對濕度為（70±5）％的試驗箱內，保持21 d。

5.10.1.3 腐蝕環境后，將試樣在溫度為（40±2）℃、相對濕度低于50％的試驗箱內放置16 h。

5.10.1.4 將試樣取出，在正常大氣條件放置2 h。接通控制和指示設備，觀察試樣工作情況。

5.10.1.5 若試樣能處于正常監視狀態，按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.10.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.11 沖擊（運行）試驗

5.11.1 試驗步驟

5.11.1.1 將試樣剛性安裝在沖擊試驗臺上，使試樣處于正常監視狀態，啟動沖擊試驗臺，對質量為M（Kg）的試樣，以峰值加速度為（100-20×M）×10 m/s2，脈沖持續時間為6 ms的半正弦波脈沖，對垂直于試樣安裝使用軸線的探測器正面連續沖擊3次，總計6次。沖擊期間以及沖擊結束后的2 min內，觀察并記錄試樣的工作狀態。

5.11.1.2 沖擊結束后，立即檢查試樣外觀及緊固部位。

5.11.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.11.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.12 碰撞試驗

5.12.1 試驗步驟

5.12.1.1 將試樣接通電源，使其處于正常監視狀態。

5.12.1.2 對試樣表面上的每個易損部件（如指示燈、顯示器、顯示屏、按鍵、燈具外殼、玻璃面板、燈罩等）施加3次能量為0.5 J±0.04 J的碰撞。

5.12.1.3 碰撞結束后，立即檢查試樣外觀及緊固部位。

5.12.1.4 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.12.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.13 振動(正弦)(運行)試驗

5.13.1 試驗步驟

5.13.1.1 將試樣剛性安裝在振動臺上，使試樣處于正常監視狀態。

5.13.1.2 啟動振動試驗臺，在10 Hz～150 Hz的頻率循環范圍內，以10 m/s2的加速度幅值、1 otc/min的掃頻速率，在垂直于試樣安裝使用的軸線上進行1次掃頻循環。觀察并記錄試樣狀態。

5.13.1.3 振動結束后，檢查試樣外觀及緊固部位。

5.13.1.4 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.13.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.14 振動(正弦)(耐久)試驗

5.14.1 試驗步驟

5.14.1.1 將試樣剛性安裝在振動臺上，試驗期間，試樣不通電。在10 Hz～150 Hz的頻率循環范圍內，以10 m/s2的加速度幅值、1 otc/min的掃頻速率，在垂直于試樣安裝使用的軸線上進行20次掃頻循環。

5.14.1.2 振動結束后，立即檢查試樣外觀及緊固部位。然后接通控制和指示設備，觀察并記錄試樣工作情況。若試樣恢復到正常監視狀態，按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.14.2 試驗設備

　　試驗設備應滿足國家標準GB/T 16838-2021的相關要求。

5.15 射頻電磁場輻射抗擾度試驗

5.15.1 試驗步驟

5.15.1.1 將試樣按GB/T 17626.3-2016的規定進行試驗布置，使試樣處于正常監視狀態。

5.15.1.2 按GB/T 17626.3-2016中規定的試驗方法對試樣施加表1所示條件下的干擾試驗，期間觀察并記錄試樣狀態。

5.15.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.15.2 試驗設備

　　試驗設備應滿足GB/T 17626.3-2016的要求。

5.16 射頻場感應的傳導騷擾抗擾度試驗

5.16.1 試驗步驟

5.16.1.1 將試樣按GB/T 17626.6-2017的規定進行試驗布置，使試樣處于正常監視狀態。

5.16.1.2 按GB/T 17626.6-2017中規定的試驗方法對試樣施加表1所示條件下的干擾試驗，期間觀察并記錄試樣狀態。

5.16.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.16.2 試驗設備

　　試驗設備應滿足GB/T 17626.6-2017的要求。

5.17 靜電放電抗擾度試驗

5.17.1 試驗步驟

5.17.1.1 將試樣按GB/T 17626.2-2018的規定進行試驗布置，使試樣處于正常監視狀態。

5.17.1.2 按GB/T 17626.2-2018中規定的試驗方法對試樣施加表1所示條件下的干擾試驗，期間觀察并記錄試樣狀態。

5.17.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.17.2 試驗設備

　　試驗設備應滿足GB/T 17626.2-2018的要求。

5.18 電快速瞬變脈沖群抗擾度試驗

5.18.1 試驗步驟

5.18.1.1 將試樣按GB/T 17626.4-2018的規定進行試驗布置，使試樣處于正常監視狀態。

5.18.1.2 按GB/T 17626.4-2018中規定的試驗方法對試樣施加表1所示條件下的干擾試驗，期間觀察并記錄試樣狀態。

5.18.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.18.2 試驗設備

　　試驗設備應滿足GB/T 17626.4-2018的要求。

5.19 浪涌(沖擊)抗擾度試驗

5.19.1 試驗步驟

5.19.1.1 將試樣按GB/T 17626.5-2019的規定進行試驗布置，使試樣處于正常監視狀態。

5.19.1.2 按GB/T 17626.5-2019中規定的試驗方法對試樣施加表1所示條件下的干擾試驗，期間觀察并記錄試樣狀態。

5.19.1.3 按要求測量響應閾值。將測得的響應閾值與該試樣在一致性試驗中的響應閾值相比較，其中大的響應閾值用mmax表示，小的響應閾值用mmin表示。

5.19.2 試驗設備

　　試驗設備應滿足GB/T 17626.5-2019的要求。

5.20 火災靈敏度試驗

5.20.1 試驗步驟

5.20.1.1 將響應閾值最大的2只試樣按附錄C要求將1只試樣安裝在測試區，按要求使試樣處于正常監視狀態。應依據生產者的說明對試樣進行安裝和調試，對具有可變響應閾值的試樣，應將其閾值設在最大極限值上。

5.20.1.2 在進行每種試驗火前，應使試樣穩定工作15 min，試驗室內應通風換氣，直至熱電偶、光學煙密度計分別指示溫度為（23±5）℃、煙濃度m值小于0.02 dB/m為止。

5.20.2 試驗設備

　　試驗設備應符合本文件附錄C規定。

6 檢驗規則

6.1 產品出廠檢驗

6.1.1 制造商在產品出廠前應對探測器至少進行下述試驗項目的檢驗:

　　a)重復性試驗；

　　b)氣密性試驗。

6.1.2 制造商應規定抽樣方法、檢驗和判定規則。

6.2 型式檢驗

6.2.1 型式檢驗項目為第5章規定的試驗項目。檢驗樣品在出廠檢驗合格的產品中抽取。

6.2.2 有下列情況之一時，應進行型式檢驗：

　　a)新產品或老產品轉廠生產時的試制定型鑒定；

　　b)產品的結構、主要部件或元器件、生產工藝等有較大的改變可能影響產品性能；

　　c)產品停產一年以上，恢復生產；

　　d)出廠檢驗結果與上次型式檢驗結果差異較大；

　　e)發生重大質量事故；

　　f)市場準入制度有要求；

　　g)質量監督部門依法提出要求。

6.2.3 檢驗結果按GB 12978中規定的型式檢驗結果判定方法進行判定。

7 標志

7.1 總則

7.1.1 標志在探測器安裝維護過程中應清晰可見。

7.1.2 標志不應貼在螺絲或其他易被拆卸的部件上。

7.2 產品標志

7.2.1 每個探測器至少應清晰標注如下信息：

　　a)產品名稱、型號；

　　b)產品執行的標準號；

　　c)制造商（生產者）名稱、產地和探測器軟件版本號；

　　d)制造日期和產品編號；

　　e)產品主要技術參數（至少包括供電參數、風速范圍）；

　　f)接線端子標注。

7.2.2 探測器標志信息中如使用不常用符號或縮寫時，應在探測器的使用說明書中說明。

7.3 質量檢驗標志

　　探測器應有質量檢驗合格標志。

附錄A

（規范性）

煙箱測量區與探測器安裝位置

A.1 本附錄規定了煙箱測量區內探測器的安裝位置。

　　標引序號說明：

　　1——測量工作區；

　　2——光學密度計及離子煙濃度計位置；

　　3——風管感煙火災探測器；

　　4——動壓管；

　　5——點型感煙部件或點型感煙火災探測器；

　　6——靜壓管；

　　7——采樣孔；

　　8——氣流；

　　9——整流柵。

圖A.1 煙箱測量區與探測器安裝位置圖

附錄B

（規范性）

氣密性試驗設備

B.1 圖B.1為探測器安裝在氣密性試驗裝置的示例剖面圖。

圖B.1 氣密性試驗裝置剖面圖

附錄C

（規范性）

風管火災試驗設備

C.1 設備構成

　　風管火災試驗裝置由環形管道組成；環形管道的側壁由內、外兩層金屬板構成，在兩層金屬板之間填充有隔熱棉；環形管道的一端與風機出口相連接，另一端與風機入口相連接，環形管道上分別設置有排氣口、煙入口及測試區；環形管道的中部設置有探測器安裝窗口、風速和溫濕度傳感器及光學密度計，在測試區上游和下游的環形管道內分別設置有整流柵。管道長5.5 m、高2.1 m，內橫截面為0.16 m2的正方形。

　　在底部支架上設置有控制機柜，在控制機柜的內部安裝有電氣控制裝置和測量?jī)x表，包括風機的控制器、光學密度計的測控器、風速和溫濕度傳感器的測量?jī)x表。

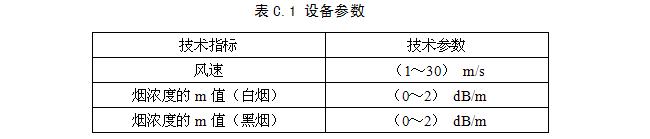

C.2 設備參數

C.3　設備圖示

圖C.1 風管火災試驗設備結構圖

附錄D

（規范性）

木材熱解陰燃火試驗

D.1 燃料：75 mm×25 mm×20 mm的山毛櫸木棍（含水量約等于5%）。數量按表4所示。

D.2 布置：木棍呈輻射狀放置于加熱盤上面，20mm的一側與加熱盤接觸。開始試驗時，調節加熱盤的溫度為350±3℃，1分鐘后按10℃/分鐘的速率升至450±5℃。

D.3 試驗結束的判據：m＝1.2 dB/m。

D.4 試驗期間，升煙速率應滿足表4的要求；試驗結束前或探測器發出火災報警信號前不能產生火焰。

附錄E

（規范性）

正庚烷火試驗

E.1 燃料：正庚烷(純度>=99％)加3％的甲苯(純度>=99％)。

E.2 布置：根據表5將正庚烷放入容器，放置在煙發生爐內加熱盤中心位置靜置30s，加熱盤不通電。

E.3 點火方式：火焰或電火花。

E.4 試驗結束的判據：m＝1.1 dB/m。

E.5 試驗期間，升煙速率應滿足表5的要求。

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
