一、問題描述及原因分析

1．問題描述

氣體滅火系統管道未采用防晃支架固定?！緢D示1】【圖示2】【圖示3】

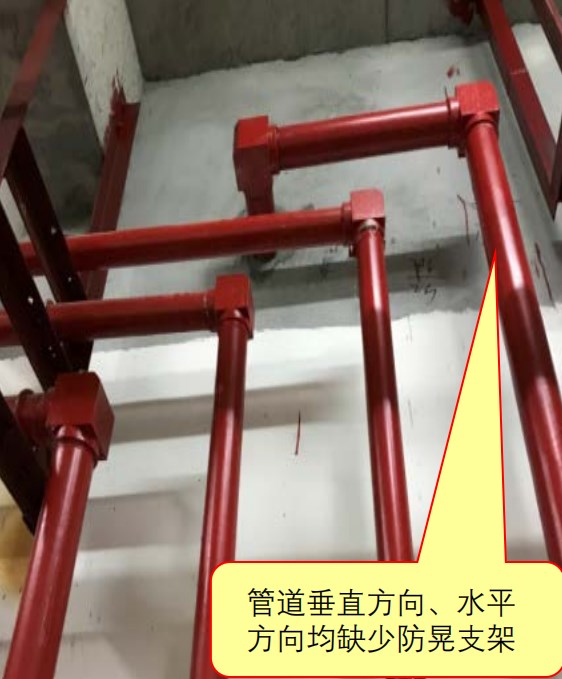

圖示1

圖示2

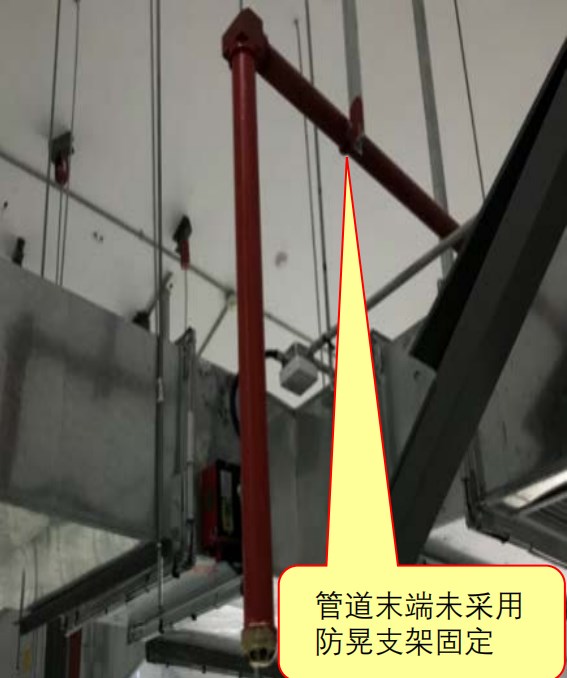

圖示3

2．原因分析

施工單位未按設計圖紙和規范要求采用防晃支架固定管道。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第5.5.3條?！緢D示4】

2．正確做法

圖示4

三、應對措施及防治指南

1．管道末端應采用防晃支架固定，支架與末端噴嘴間的距離不應大于500 mm；

2．公稱直徑大于或等于50 mm的主干管道，垂直方向和水平方向至少應各安裝1個防晃支架，當穿過建筑物樓層時，每層應設1個防晃支架。當水平管道改變方向時，應增設防晃支架。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第5.5.3條 管道支、吊架的安裝應符合下列規定：

1管道應固定牢靠，管道支、吊架的最大間距應符合表5.5.3的規定。

2管道末端應采用防晃支架固定，支架與末端噴嘴間的距離不應大于500 mm。

3公稱直徑大于或等于50 mm的主干管道，垂直方向和水平方向至少應各安裝1個防晃支架，當穿過建筑物樓層時，每層應設1個防晃支架。當水平管道改變方向時，應增設防晃支架。

檢查數量：全數檢查。

檢查方法：觀察檢查和用尺測量。
