氣體滅火系統儲存裝置如何設置？

作者：桃酥日期：2023-06-07 09:47:37 瀏覽：1342

一、問題描述及原因分析

1．問題描述

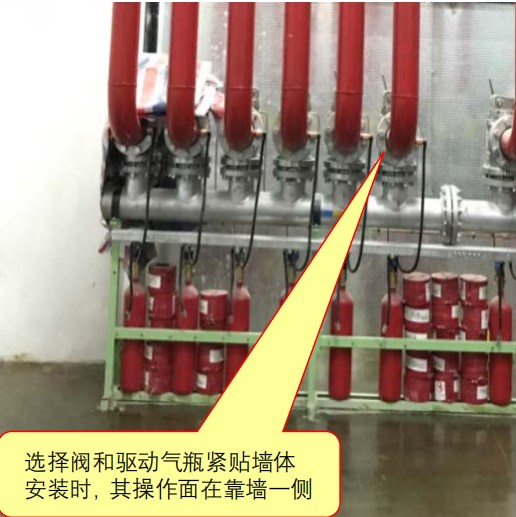

1）選擇閥、驅動氣瓶反向安裝，選擇閥操作手柄在背面，啟動瓶壓力表朝向背面，不方便操作；【圖示1】

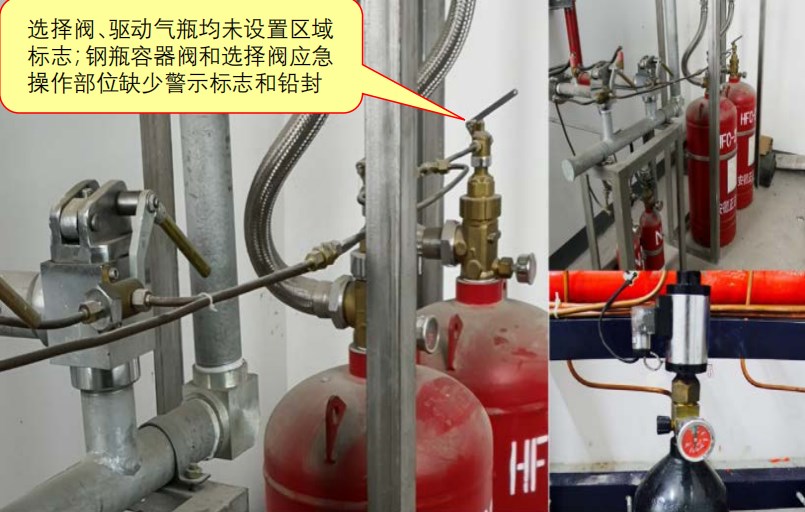

2）選擇閥、驅動氣瓶未設置區域標志；滅火劑鋼瓶、驅動氣瓶容器閥和選擇閥手動控制與應急操作部位缺少警示標志和鉛封；【圖示2】

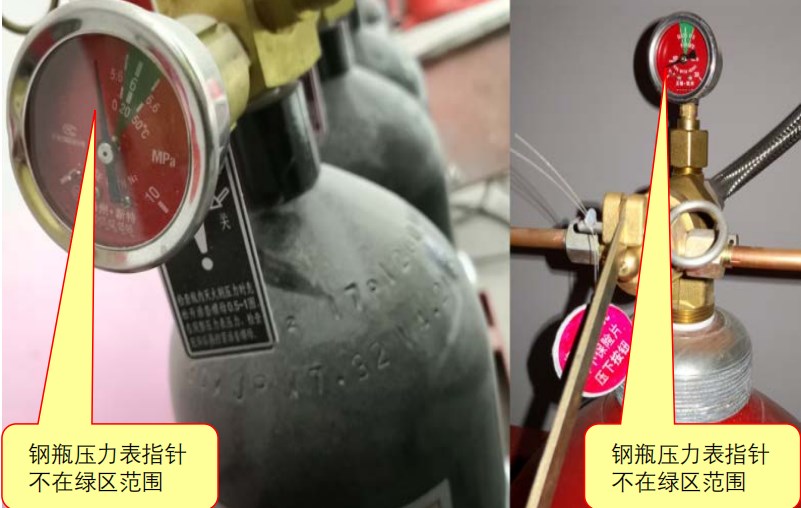

3）滅火劑鋼瓶或驅動氣瓶壓力表顯示不正常；【圖示3】

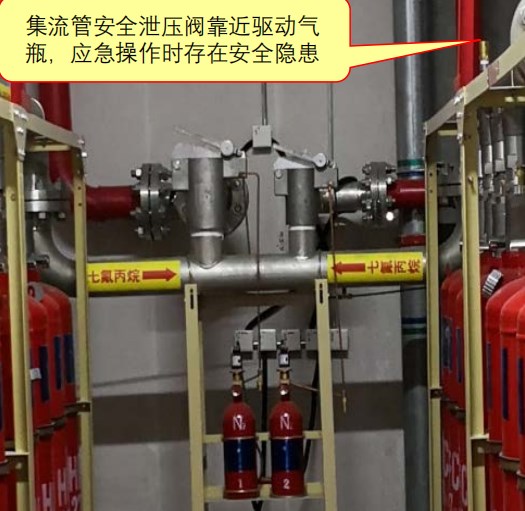

4）滅火系統設備泄壓裝置安裝位置靠近應急操作部位?！緢D示4】

圖示1

圖示2

圖示3

圖示4

2．原因分析

1）施工單位技術人員未進行技術交底；施工人員安裝不規范；

2）施工單位對警示標志不重視；

3）生產廠家未做好產品的鉛封，收貨單位和監理也沒有認真檢查。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第4.1.6條【圖示5】、第6.0.9條【圖示6】。

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第5.2.2條、第5.2.7條【圖示7】、第5.3.1條、第5.3.4條。

2．正確做法

圖示5

圖示6

圖示7

三、應對措施及防治指南

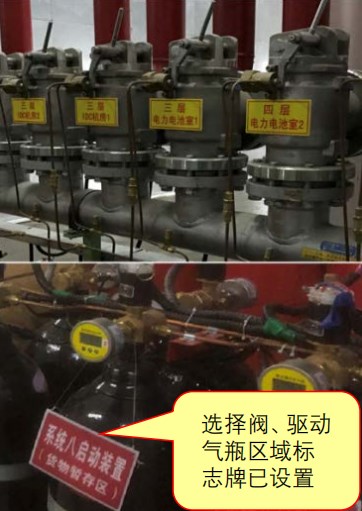

1．選擇閥的位置應靠近儲存容器且便于操作。選擇閥上應設置標明防護區域或保護對象名稱或編號的永久性標志牌，并應便于觀察；選擇閥操作手柄應安裝在操作面一側，當安裝高度超過1.7m時應采取便于操作的措施；

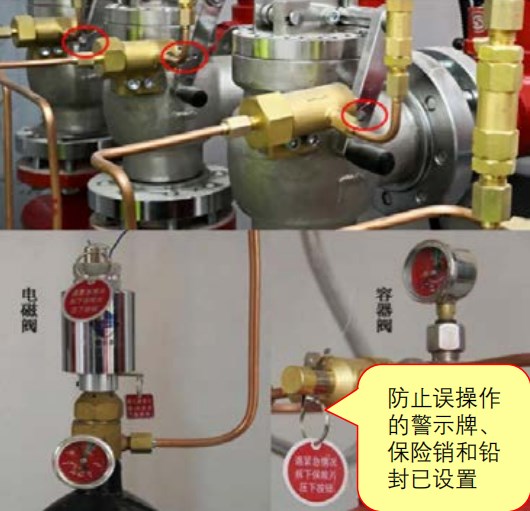

2．滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施；

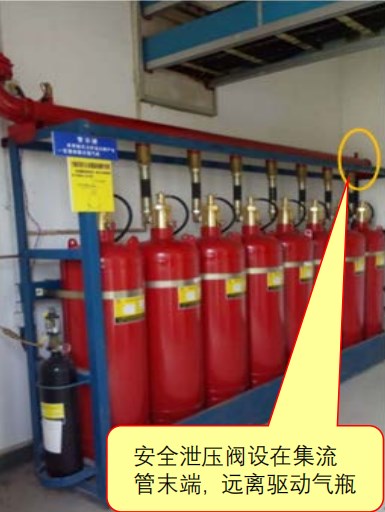

3．集流管上的泄壓裝置的泄壓方向不應朝向操作面。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第4.1.6條組合分配系統中的每個防護區應設置控制滅火劑流向的選擇閥，其公稱直徑應與該防護區滅火系統的主管道公稱直徑相等。

選擇閥的位置應靠近儲存容器且便于操作。選擇閥應設有標明其工作防護區的永久性銘牌。

第6.0.9條滅火系統的手動控制與應急操作應有防止誤操作的警示顯示與措施。

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第5.2.2條滅火劑儲存裝置安裝后，泄壓裝置的泄壓方向不應朝向操作面。低壓二氧化碳滅火系統的安全閥應通過專用的泄壓管接到室外。

檢查數量：全數檢查。

檢查方法：觀察檢查。

第5.2.7條集流管上的泄壓裝置的泄壓方向不應朝向操作面。
