一、問題描述及原因分析

1．問題描述

消防炮滅火系統未設置模擬末端試水裝置，或設置方式不符合規范要求?！緢D示1】【圖示2】【圖示3】

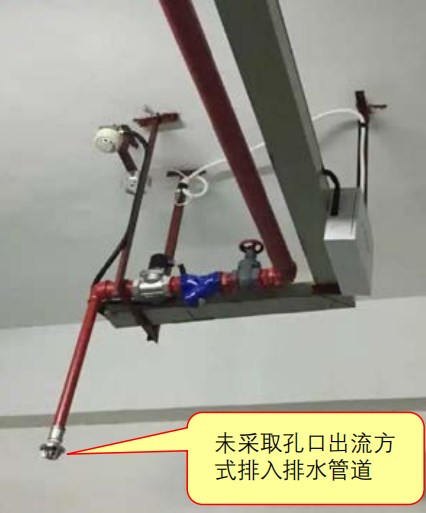

圖示1

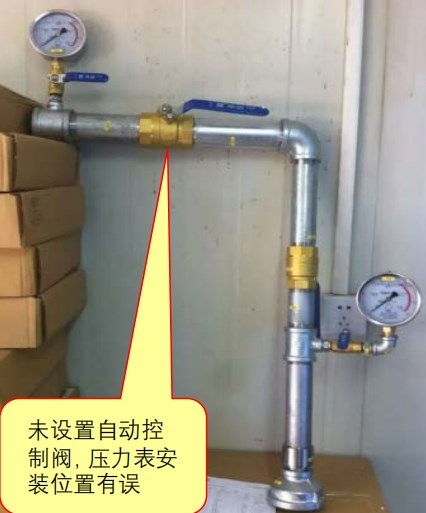

圖示2

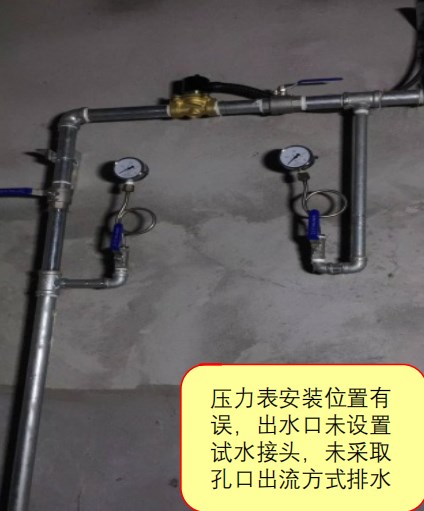

圖示3

2．原因分析

1）設計圖紙模擬末端試水裝置組件不全，排水方式不明確；

2）施工單位未按設計要求安裝模擬末端試水裝置，或者按照自動噴水滅火系統末端試水裝置的做法進行施工；

3）設備制造商提供的成套模擬末端試水裝置不符合規范要求，功能缺失。

二、規范要求及正確做法

1．規范要求

☆《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)第4.3.11、4.3.12、4.3.13、4.3.14、4.3.15條?！緢D示4】

2．正確做法

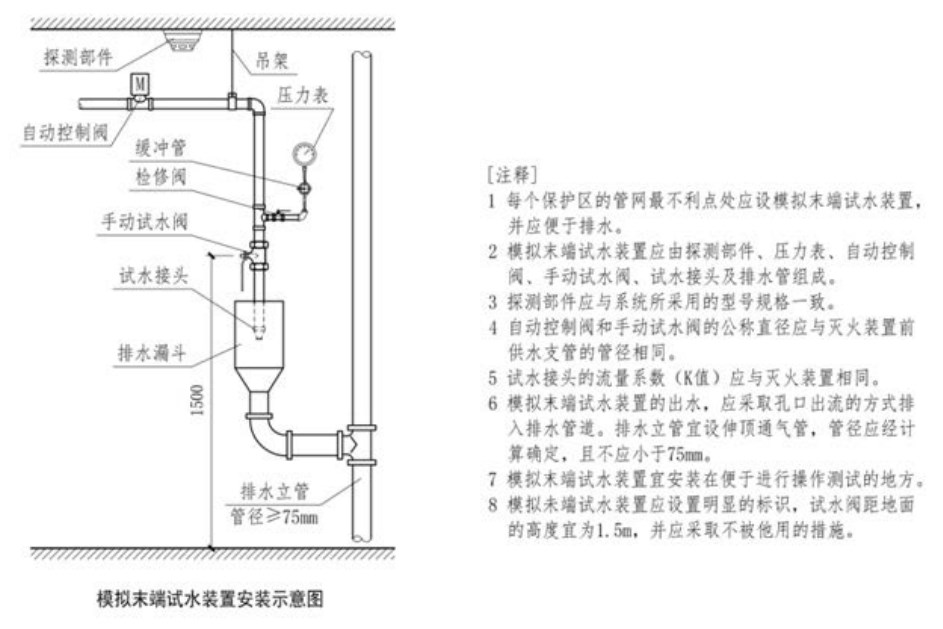

圖示4

三、應對措施及防治指南

設計文件中應明確模擬末端試水裝置的安裝要求，施工單位應嚴格按照規范和設計要求進行施工。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動跟蹤定位射流滅火系統技術標準》(GB 51427-2021)

第4.3.11條 每個保護區的管網最不利點處應設模擬末端試水裝置，并應便于排水。

第4.3.12條 模擬末端試水裝置應由探測部件、壓力表、自動控制閥、手動試水閥、試水接頭及排水管組成，并應符合下列規定：

1 探測部件應與系統所采用的型號規格一致；

2 自動控制閥和手動試水閥的公稱直徑應與滅火裝置前供水支管的管徑相同；

3 試水接頭的流量系數（K值）應與滅火裝置相同。

第4.3.13條 模擬末端試水裝置的出水，應采取孔口出流的方式排入排水管道。排水立管宜設伸頂通氣管，管徑應經計算確定，且不應小于75mm。

第4.3.14條 模擬末端試水裝置宜安裝在便于進行操作測試的地方。

第4.3.15條 模擬未端試水裝置應設置明顯的標識，試水閥距地面的高度宜為1.5m，并應采取不被他用的措施。
