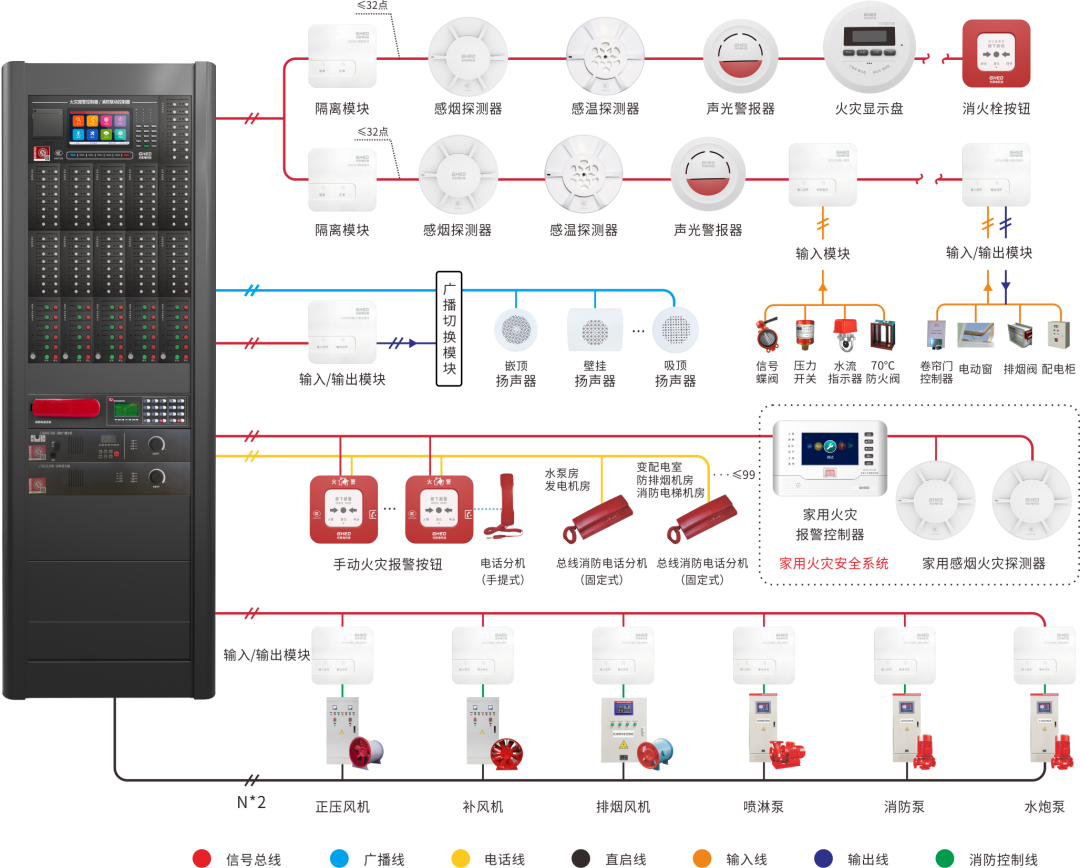

光和電科技（品牌GHED）火災自動報警系統圖

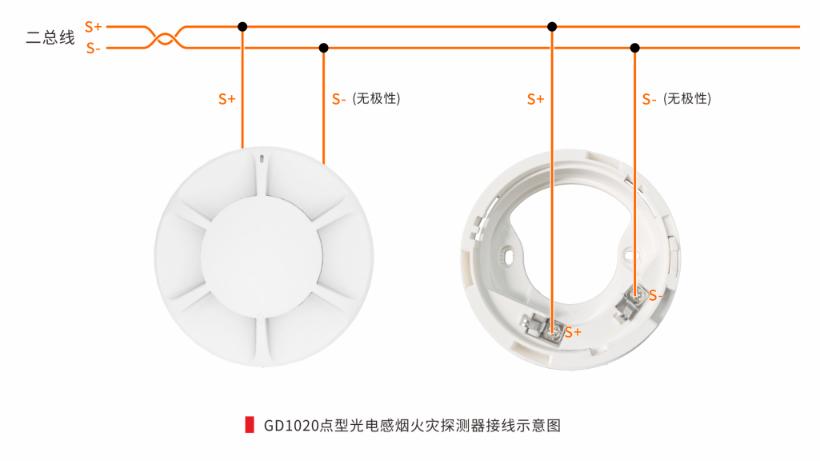

01、JTY-GD-GD1020點型光電感煙火災報警探測器接線圖

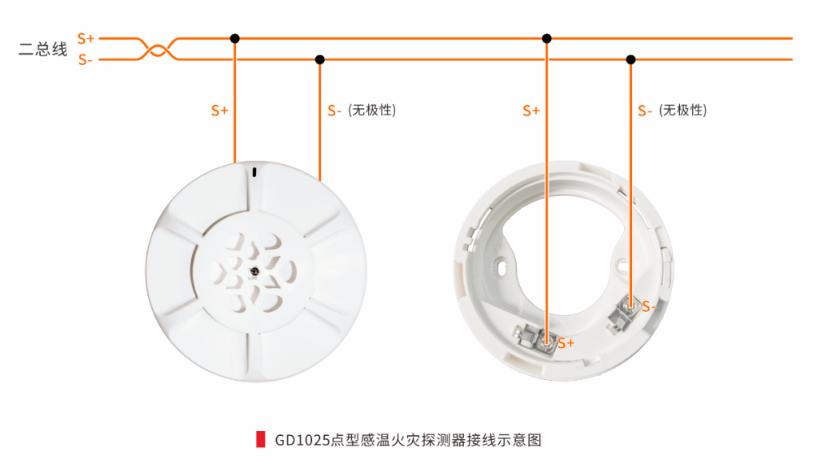

02、JTW-DZ-GD1025點型感溫火災報警探測器接線圖

03、J-SAP-GD1033手動火災報警按鈕接線圖

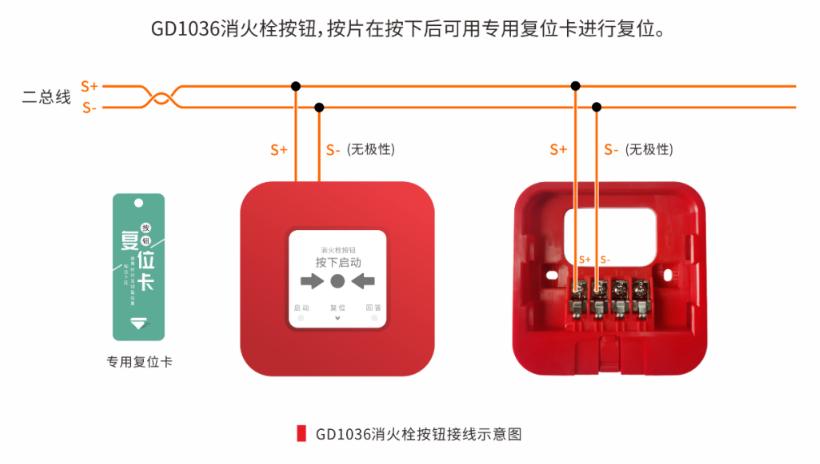

04、J-SAP-GD1036消火栓按鈕接線圖

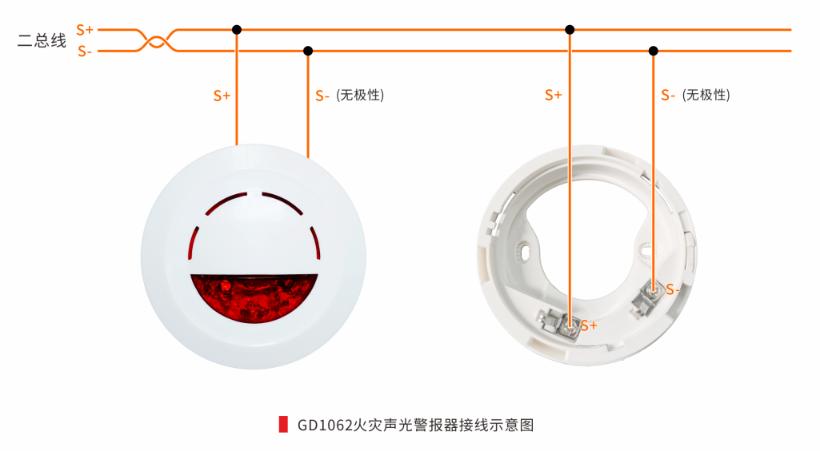

05、GD1062火災聲光警報器接線圖

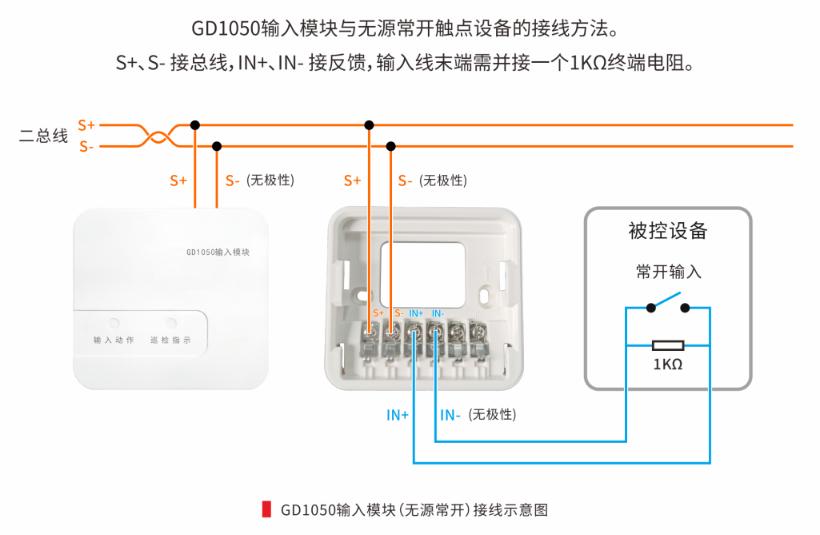

06、GD1050輸入模塊接線圖（常規接線）

 　　適配設備：水流指示器、信號蝶閥、壓力開關等能發回開關信號的外部聯動裝置。

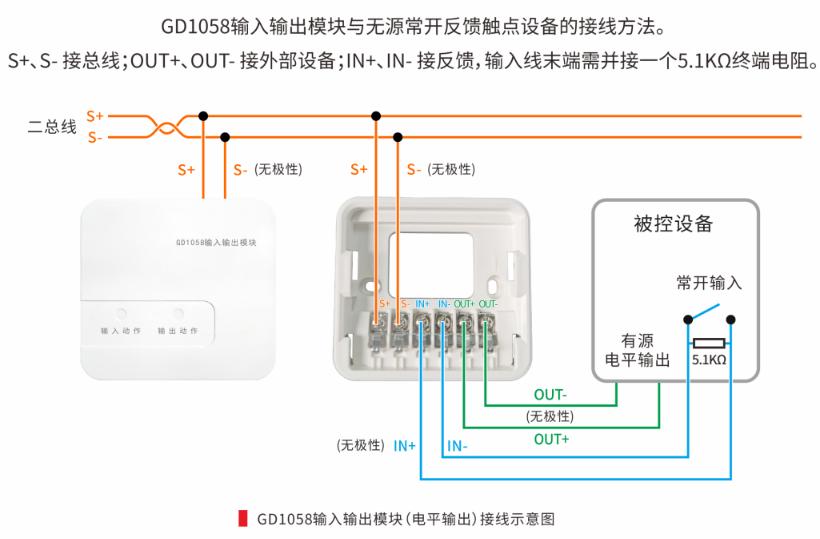

07、GD1058輸入/輸出模塊接線圖（有源輸出）

　　適配設備：電梯、卷簾門。

　　適配設備：排煙閥、送風閥、防火閥等電磁脫扣式設備。

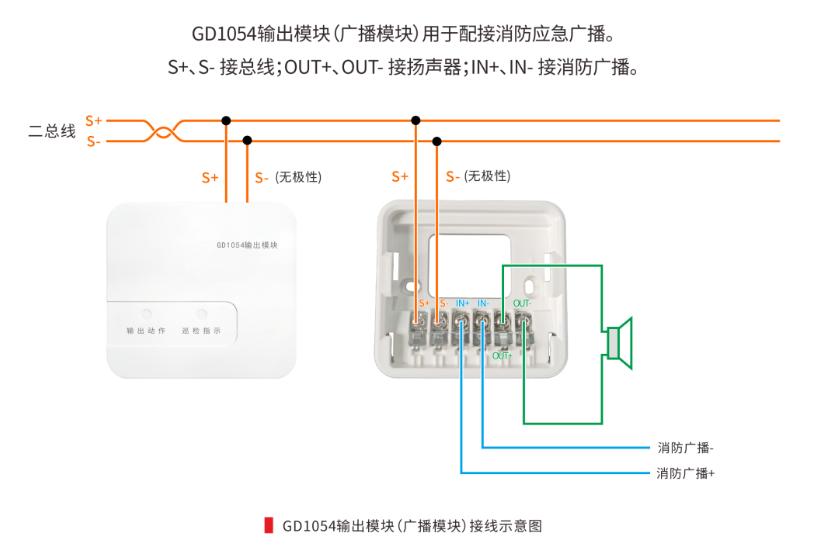

08、GD1054輸出模塊接線圖（廣播模塊）

　　適配設備：消防應急廣播、背景音樂。

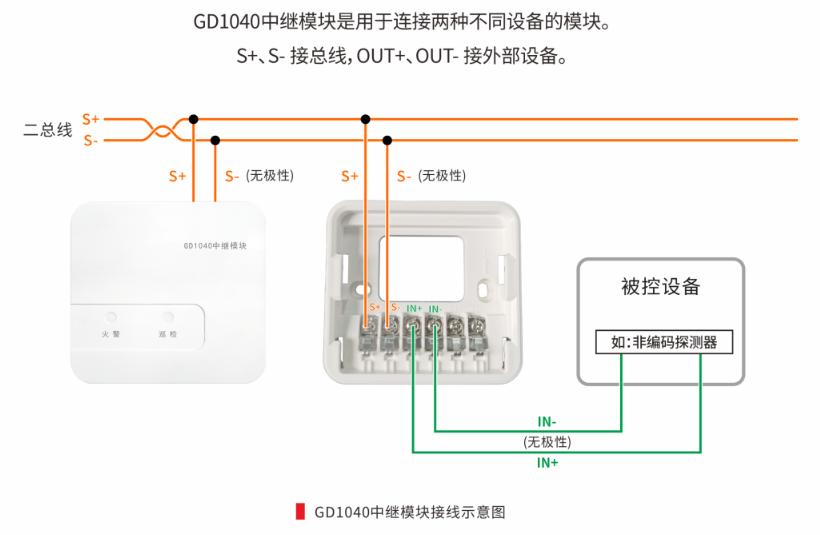

09、GD1040中繼模塊接線圖

　　適配設備：投入式液位計、非編碼探測器等設備。

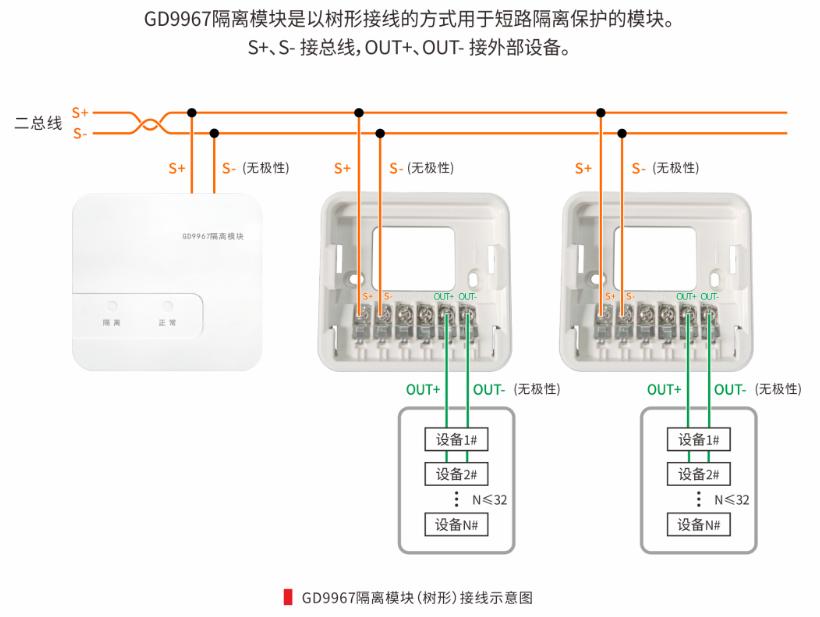

10、GD9967隔離模塊接線圖（樹狀）

　　適配設備：受回路短路保護的各種設備。

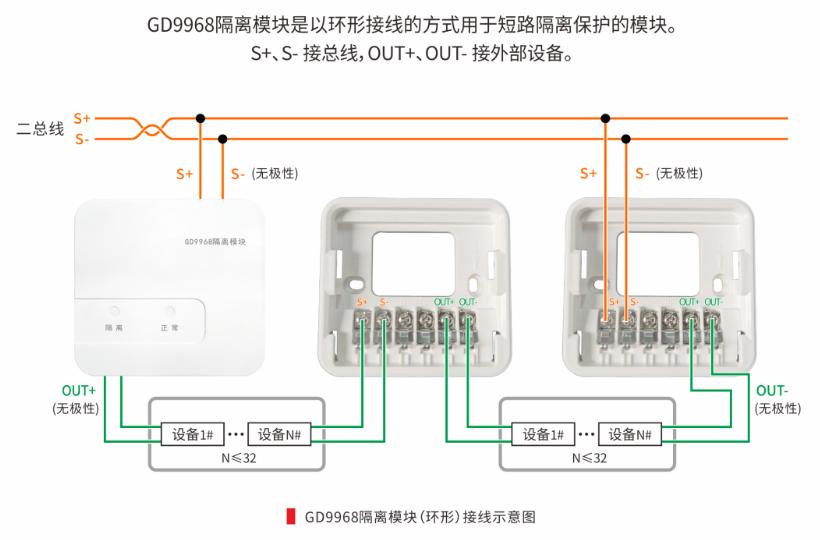

11、GD9968隔離模塊接線圖（環形）

　　適配設備：受回路短路保護的各種設備。
