一、問題描述及原因分析

1．問題描述

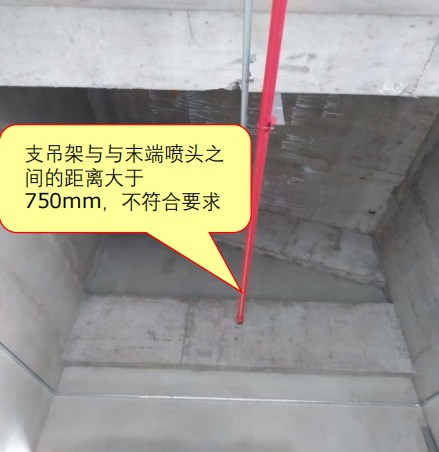

1）自動噴水滅火系統管道支吊架與末端噴頭之間的距離大于750mm；【圖示1】

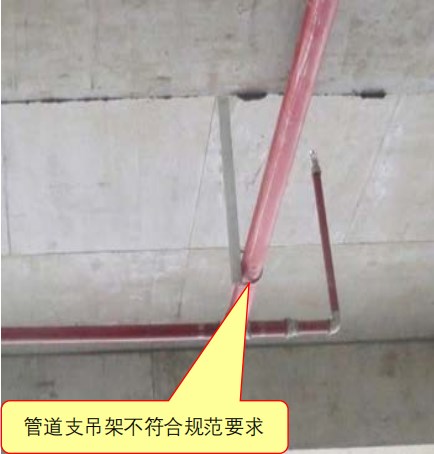

2）自動噴水滅火系統管道支吊架的選用不符合規范要求?！緢D示2】

圖示1

圖示2

2．原因分析

1）施工單位對相關的施工規范不熟悉；

2）施工單位未按圖紙和規范要求施工，建設單位和監理單位相關人員履職不到位。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第5.1.15條第3、4、5、6款?！緢D示3】【圖示4】【圖示5】【圖示6】【圖示7】

2．正確做法

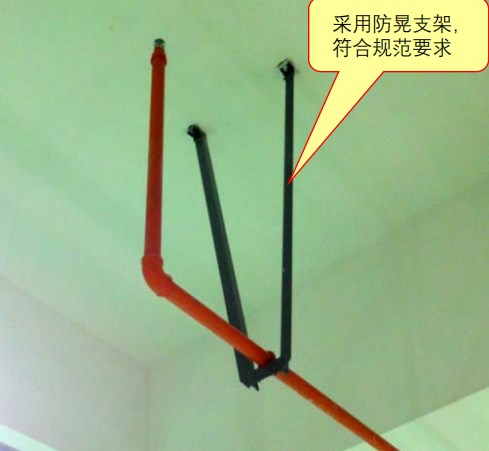

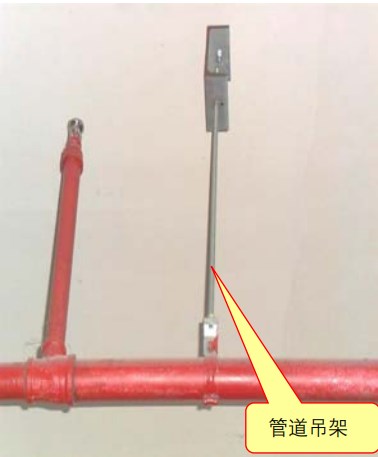

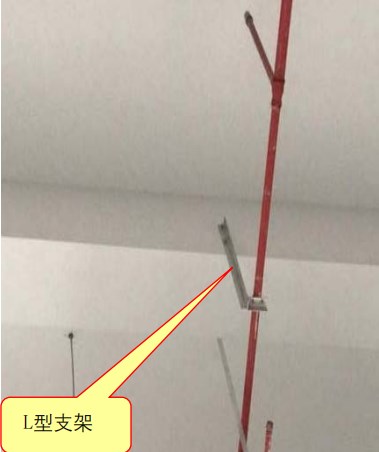

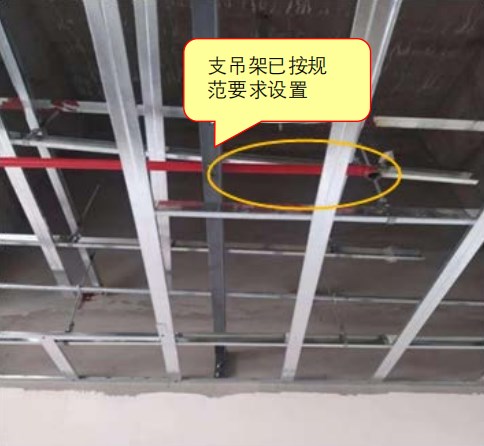

圖示3

圖示4

圖示5

圖示6

圖示7

三、應對措施及防治指南

1．管道支吊架的安裝位置不應妨礙噴頭的噴水效果；管道支吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm；

2．配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m；

3．當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架；

4．豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5m～1.8m。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)

第5.1.15條 管道支架、吊架、防晃支架的安裝應符合下列要求：

第3款 管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。

檢查數量：抽查20%，且不得少于5處。

檢查方法：尺量檢查。

第4款 配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。

檢查數量：抽查20%，且不得少于5處。

檢查方法：觀察檢查和尺量檢查。

第5款 當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。

檢查數量：全數檢查。

檢查方法：觀察檢查和尺量檢查。

第6款 豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5m~1.8m。

檢查數量：全數檢查。

檢查方法：觀察檢查和尺量檢查。
