一、問題描述及原因分析

1．問題描述

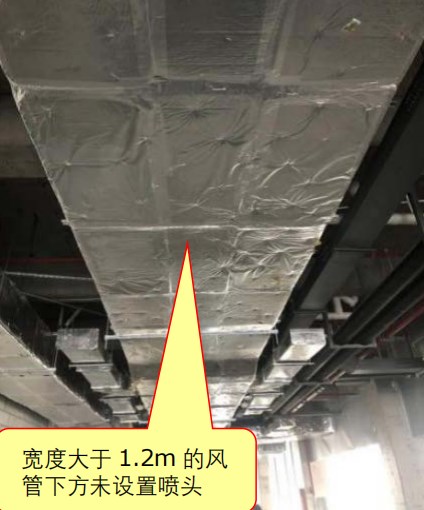

1）寬度大于1.2m的風管下方未設置噴頭；【圖示1】

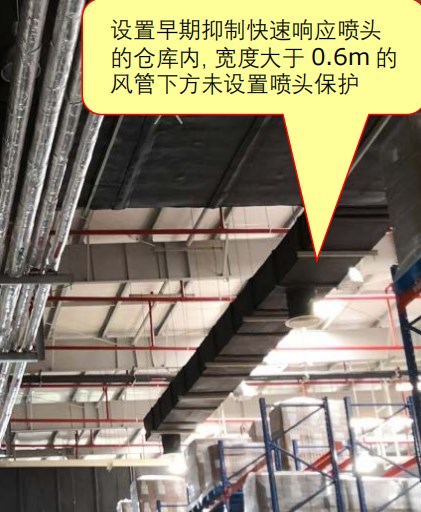

2）采用早期抑制快速響應噴頭和特殊應用噴頭的場所，寬度大于0.6m的風管下方未設置噴頭保護；【圖示2】

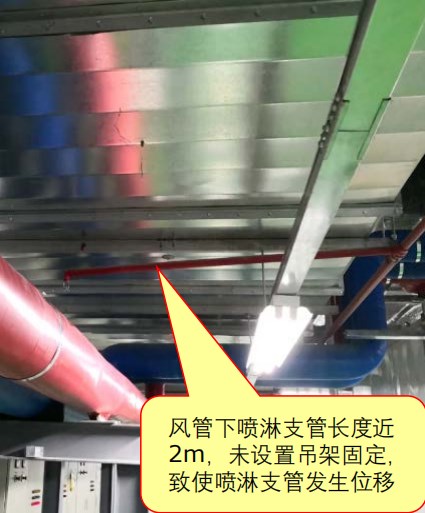

3）風管下方噴淋支管未設置吊架，導致噴頭和支管發生變形和偏移?！緢D示3】

圖示1

圖示2

圖示3

2．原因分析

施工人員未能理解和掌握規范要求；施工單位為了降低成本或搶趕工期未按規范要求進行施工。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.2.3條?！緢D示4】【圖示5】

☆《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第5.1.15條第3款?！緢D示4】

2．正確做法

圖示4

圖示5

三、應對措施及防治指南

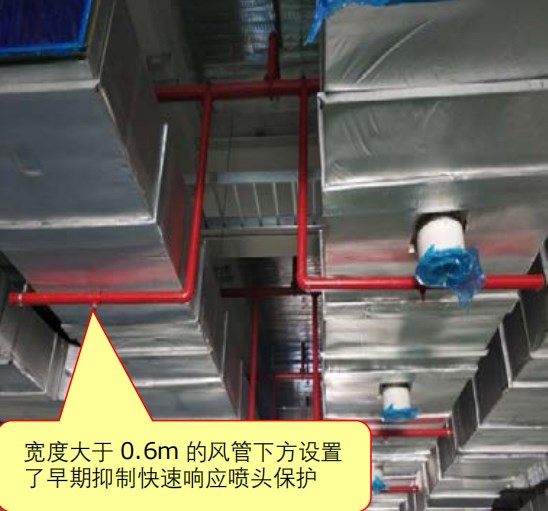

1．當通風管道等障礙物的寬度大于1.2m時，其下方應增設噴頭；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭；

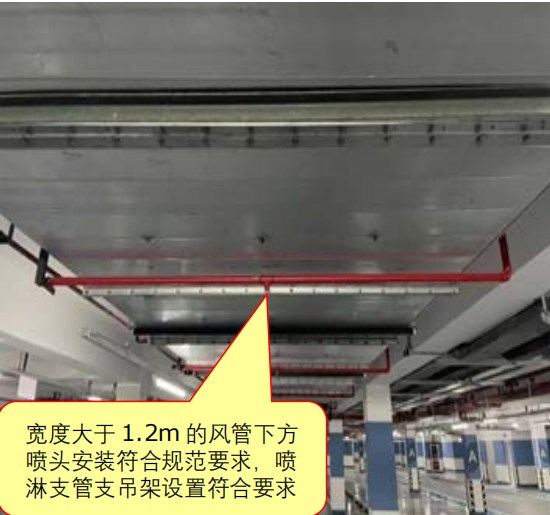

2．管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

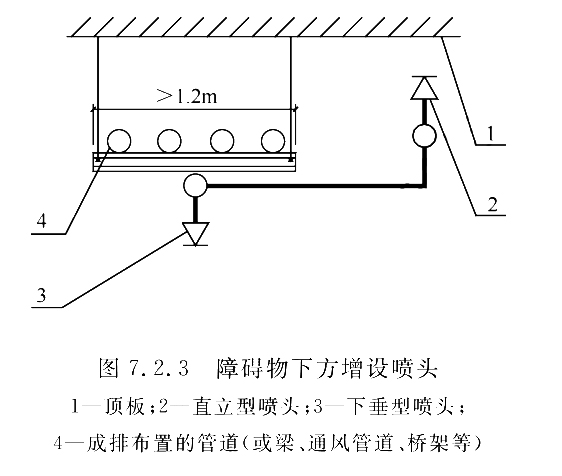

第7.2.3條 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭（圖7.2.3）；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭。

《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)

第5.1.15條 管道支架、吊架、防晃支架的安裝應符合下列要求：

第3款 管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。

檢查數量：抽查20%，且不得少于5處。

檢查方法：尺量檢查。
