華安電子HA900D輸入輸出模塊接線圖

作者：鴻儒智能日期：2023-03-31 15:16:17 瀏覽：2009

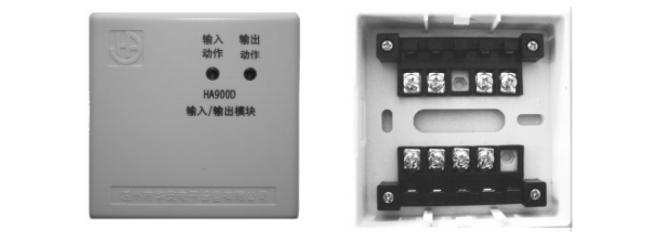

華安電子HA900D輸入輸出模塊產品圖：

華安電子HA900D輸入輸出模塊產品圖

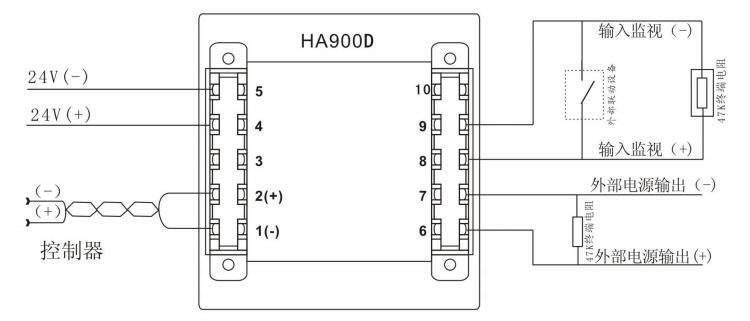

HA900D輸入輸出模塊接線圖：

HA900D輸入輸出模塊接線圖

　　備注：

　　T1(-),T2(+)：回路總線

　　T4,T5：DC24V電源輸入

　　T6,T7：外部電源輸出（終端電阻為47kΩ）

　　T8,T9：無源監視設備輸入（終端電阻為47kΩ）

外部輸出有源觸點額定值表

接觸電阻	50mΩ
觸點負載（阻性）	2A@30VDC,1A@125VAC
最大切換功率	60W,125VA
最大切換電壓	30VDC,250VAC
最大切換電流	2A
最小載流電流	10mV,10μA
