一、問題描述及原因分析

1．問題描述

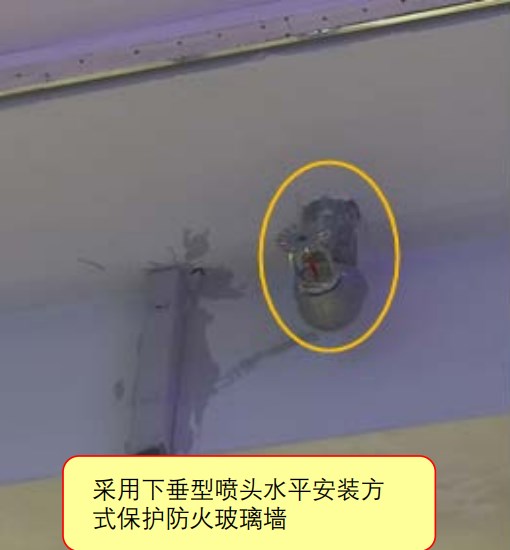

1）選用下垂型灑水噴頭且水平安裝，保護防火玻璃墻，不符合要求；【圖示1】

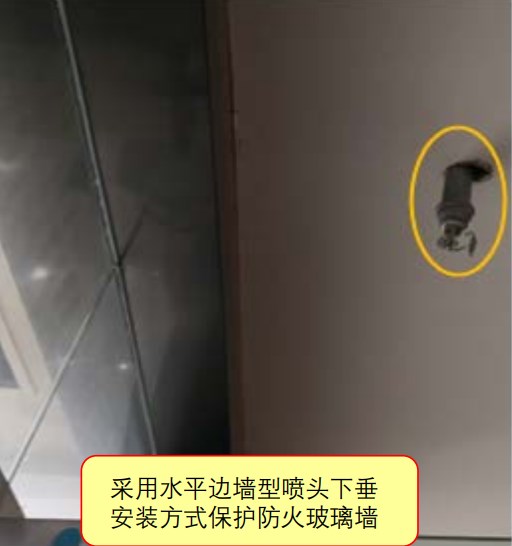

2）選用邊墻型灑水噴頭且下垂安裝，保護防火玻璃墻，不符合要求；【圖示2】

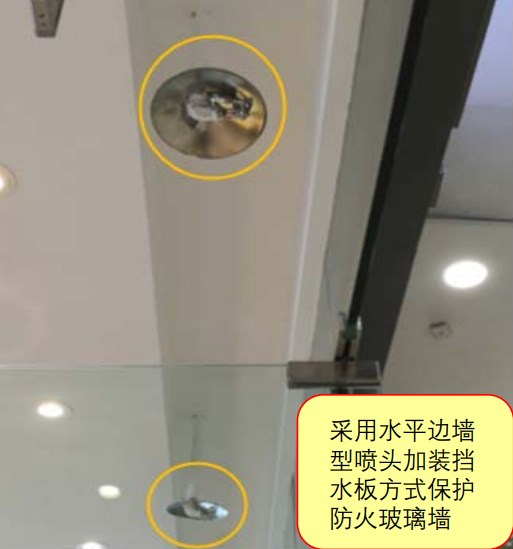

3）保護防火玻璃墻的水平邊墻型灑水噴頭加裝擋水板，不符合要求；【圖示3】

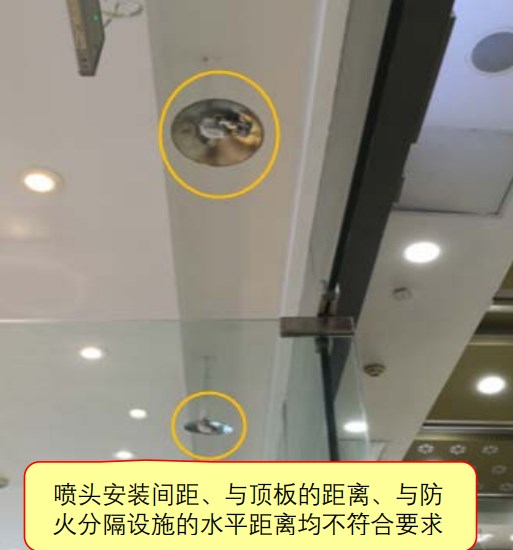

4）防火玻璃墻防護冷卻噴頭安裝間距、與頂板的距離、與防火分隔設施的水平距離不符合要求；【圖示4】

5）自動噴水防護冷卻噴頭配水支管直接與建筑室內噴淋配水管連接，系統未獨立設置。

圖示1

圖示2

圖示3

圖示4

2．原因分析

1）責任主體對相關的施工規范不熟悉。

2）施工單位未按圖紙和規范要求施工，建設單位和監理單位相關人員履職不到位。

二、規范要求及正確做法

1．規范要求

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第5.0.15條、第6.1.6條、第7.1.15條。【圖示5】

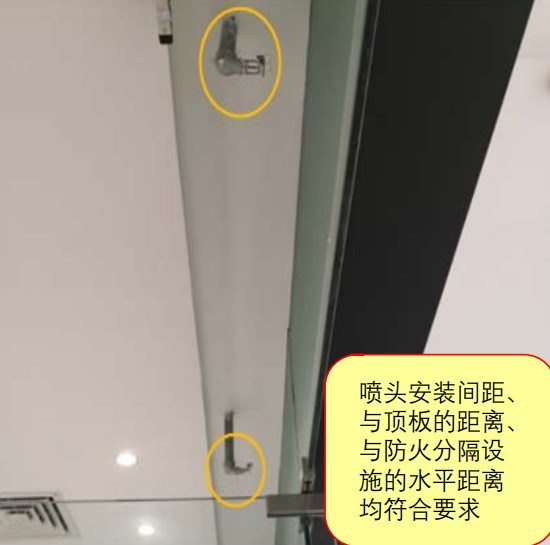

2．正確做法

圖示5

三、應對措施及防治指南

1．當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置；其噴頭設置高度不應超過8m；當設置高度為4m～8m時，應采用快速響應灑水噴頭；

2．噴頭設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m～2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合規范規定；

3．自動噴水防護冷卻系統可采用邊墻型灑水噴頭。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《自動噴水滅火系統設計規范》(GB 50084-2017)

第5.0.15條 當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：

1 噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭；

2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）；

3 噴頭設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；

4 持續噴水時間不應小于系統設置部位的耐火極限要求。

第6.1.6條 自動噴水防護冷卻系統可采用邊墻型灑水噴頭。

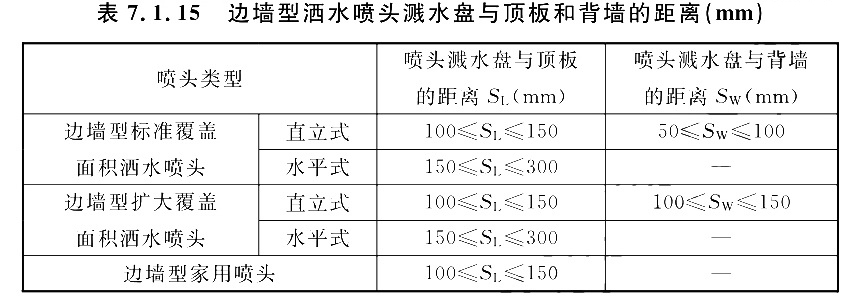

第7.1.15條 邊墻型灑水噴頭濺水盤與頂板和背墻的距離應符合表 7.1.15的規定。
