一、問題描述及原因分析

1．問題描述

1）高位消防水箱出水管上未設置流量開關或流量開關設置位置不正確；【圖示1】

2）流量開關啟泵控制線未接入消防水泵控制柜二次回路，流量開關動作后不能啟動消防泵；【圖示2】

3）流量開關的啟動流量值設置很隨意，導致流量開關誤啟泵或不啟泵現象。

錯誤做法

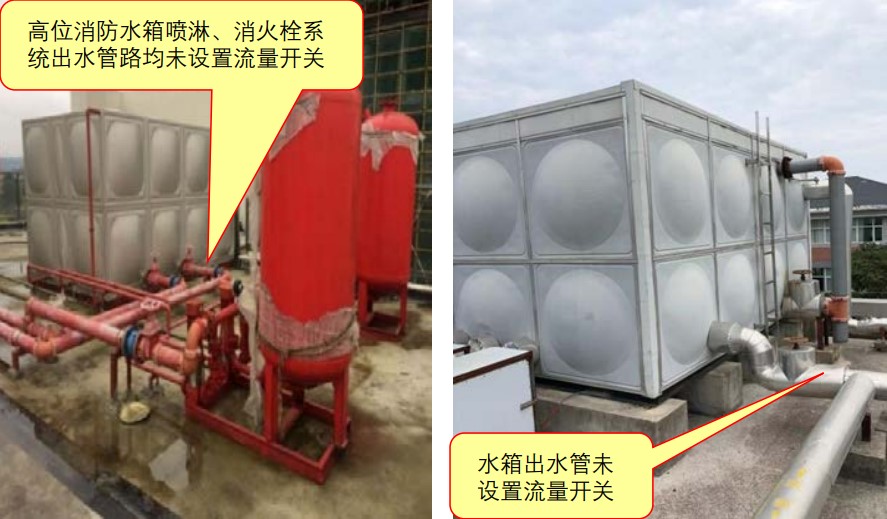

圖示1

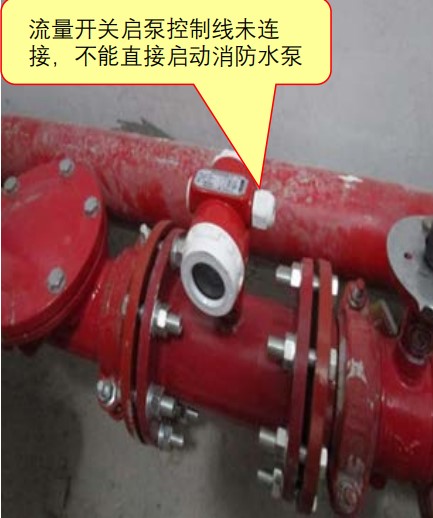

圖示2

2．原因分析

1）施工人員在施工過程中遺漏；

2）設計圖紙未設置流量開關或流量開關的位置設置錯誤；

3）施工人員對流量開關啟動流量值不清楚。

二、規范要求及正確做法

1．規范要求

☆《消防給水及消火栓系統技術規范》(GB 50974-2014)第11.0.4條?！緢D示3】

2．正確做法

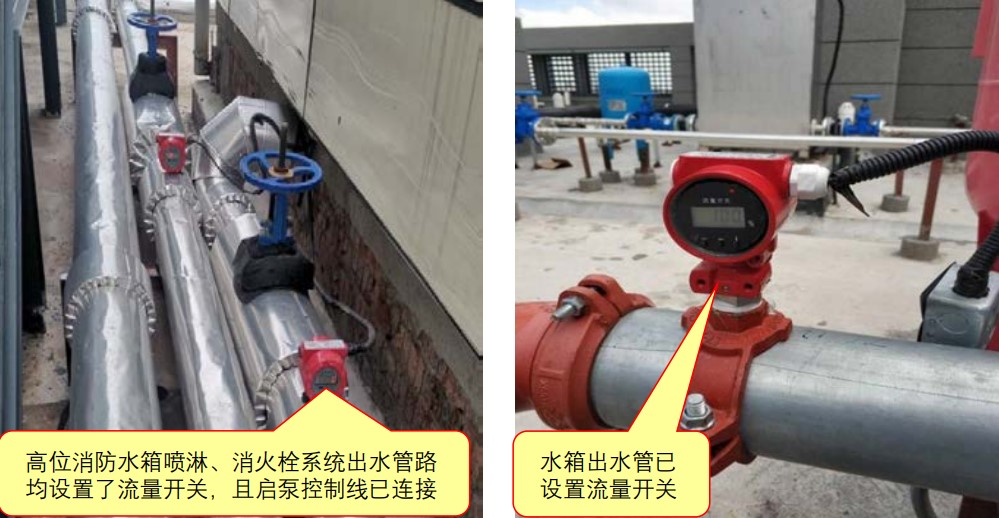

圖示3

三、應對措施及防治指南

1．消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號應能直接自動啟動消防水泵。消防水泵房內的壓力開關宜引入消防水泵控制柜內；

2．流量開關應設置在消防水箱出水管的氣壓罐供水后端重力流管的匯流總管上；

3．流量開關應能在管道流速為0.1m/s～10m/s時可靠啟動，動作流量設定值應大于消防水箱設計泄露補水流量,以免誤啟動。

4．流量開關啟泵控制回路可設置30s延遲啟泵功能，提高系統的可靠性。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
