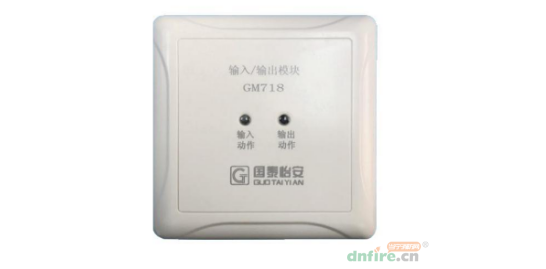

GM718輸入輸出模塊

GM718輸入/輸出模塊需配接國泰怡安的G7系列控制器使用，主要用于控制防火卷簾、消防電梯、門禁系統等需要開關量控制且有反饋信號的消防設備。火警時，控制器通過輸入/輸出模塊啟動需要聯動的外控設備。設備動作后，模塊將設備動作的反饋信號上傳至火災報警控制器。

正常巡檢狀態模塊“輸入動作”指示燈閃亮，有反饋時“輸入動作”指示燈常亮。反饋恢復后“輸入動作”指示燈恢復為閃亮?？刂破靼l(fā)啟動命令后模塊“輸出動作”指示燈常亮，控制器發停止命令后“輸出動作”指示燈熄滅。

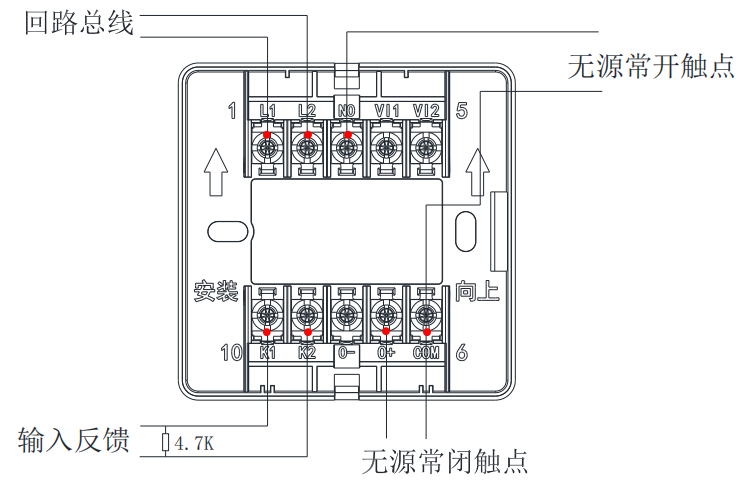

GM718輸入輸出模塊接線圖：

GM718輸入輸出模塊接線圖

端子說明：

　　L1、L2：接火災報警控制器回路總線，無極性

　　COM、NO：無源常開觸點

　　COM、O+：無源常閉觸點

　　K1、K2：輸入反饋

　　輸入端（K1,K2）應配接4.7K終端電阻。
