1.問題描述

　　豎向布管時，送風機的進風口與排煙機的風口垂直距離小于6.0m。【圖示1】

2.規范要求

　　《建筑防煙排煙系統技術標準》（GB 51251-2017）規定：

　　3.3.5機械加壓送風風機宜采用軸流風機或中、低壓離心風機，其設置應符合下列規定：

　　3送風機的進風口不應與排煙風機的出風口設在同一面上。當確有困難時，送風機的進風口與排煙風機的出風口應分開布置，且豎向布置時，送風機的進風口應設置在排煙出口的下方，其兩者邊緣最小垂直距離不應小于6.0m；水平布置時，兩者邊緣最小水平距離不應小于20.0m。【圖示2】

3.圖示說明

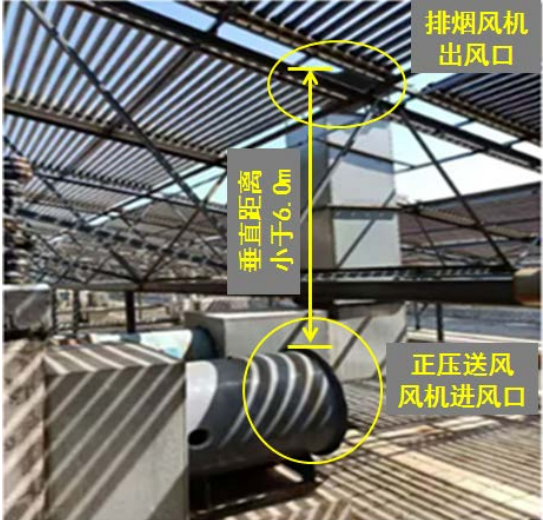

　　1）錯誤做法

圖示1

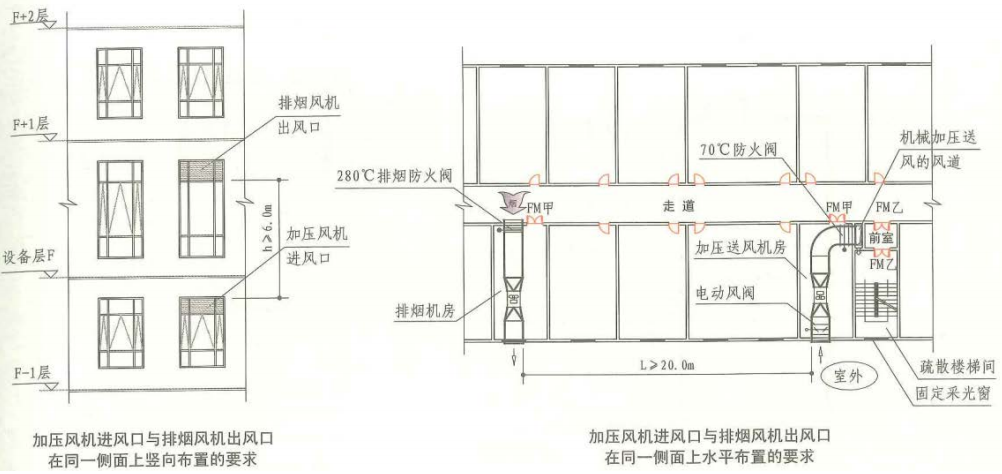

　　2）正確做法

圖示2

來源：南京市建設工程消防驗收技術指南（試行）2021
