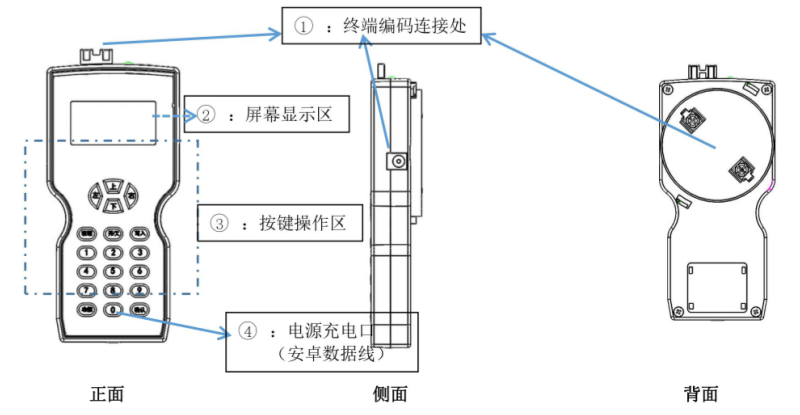

?、伲汗?種編碼連接方式，根據需求可自行選擇；

　　②：屏幕顯示區，人機交互界面；

　?、郏喊存I操作區域，配合顯示區域操作；

　?、埽涸O(shè)備充電口，普通安卓線，充電電壓5V=100mA

JB-BMQ-11編碼器使用方法：

1.長按編碼器（開/關）鍵4s，編碼器即可進入編碼界面，若長按后無法顯示漢字，則需要用安卓數據線對編碼器進行充電；

2.開機正常后進入編碼界面，在下方數字鍵中輸入相應的號碼(001-254中任意一個)，使用配套鱷魚夾夾住編碼模塊，按下寫入鍵后，號碼自動跳入下個號碼，并提示寫入成功即可。

3.編寫完成后，可以按下讀取鍵讀取寫入地址是否正確；

4.當編碼器使用完成后可按一下（開/關）鍵，編碼器立即進入待機模式，或連續未使用5分鐘后自動進入待機狀態，直至下次開機。

(注：讀取號碼越大，讀取的時間越長)

JB-BMQ-11編碼器連接示意圖：

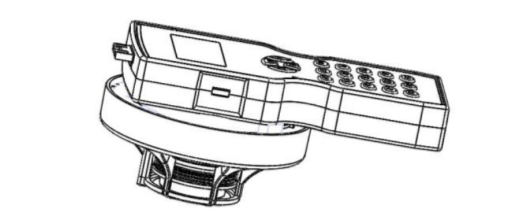

　　1、連接探測器可使用編碼器自帶底座

　　溫感、煙感可通過連接底座進行編碼操作。

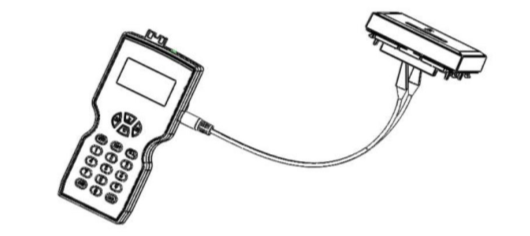

　　2、通用性鱷魚夾編碼接口

　　可以對火災報警控制器下現場終端進行編碼。

　　鱷魚夾兩端夾到待編模塊信號通訊端，進行編碼操作即可。
