應用一：用外控設備內阻作檢測電阻啟動聯動設備（帶外控觸點檢測功能）

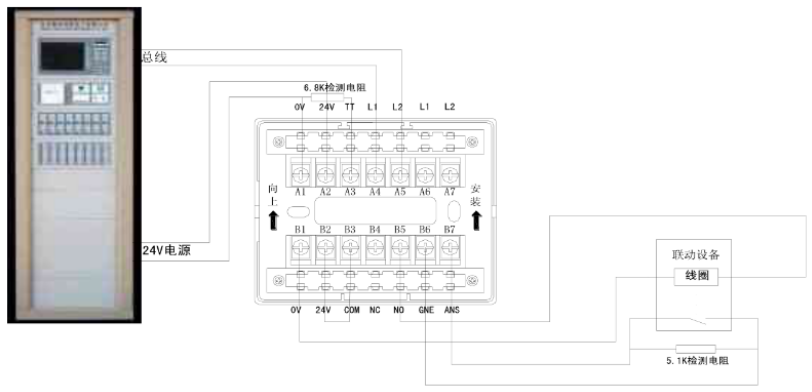

　　當工程應用中需要用24V電源啟動聯動設備，并具有繼電器外控觸點時斷路檢測功能（如：啟動風口），且受控設備的內阻必須在200~7000Ω，可按圖1所示進行連接。（需1個電阻）

圖1

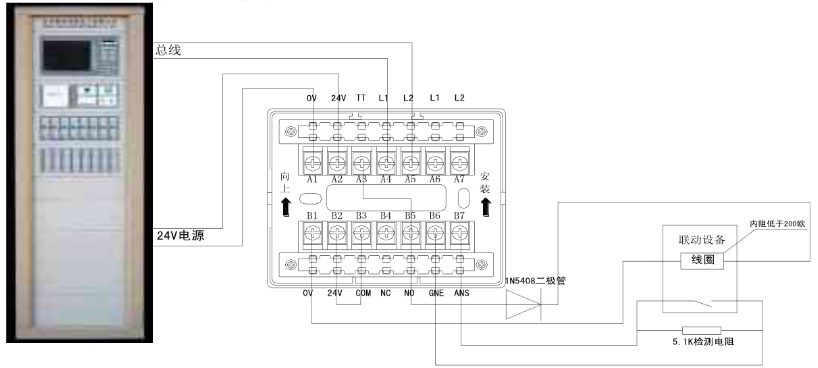

　　如現場設備的內阻不符合要求但還必須要求外控觸點有線路斷路、短路檢測功能時，可按圖2接線圖進行連接。（需二極管，1個電阻）

圖2

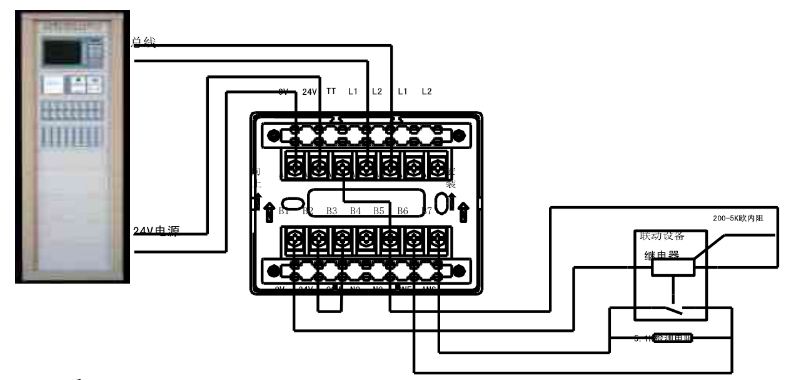

　　如現場設備的內阻不符合要求但還必須要求外控觸點有線路斷路、短路檢測功能時，同時受控設備為了保護啟動線圈，等設備啟動后線圈自動斷開，可按圖3接線圖進行連接。（需二極管、2個電阻）

圖3

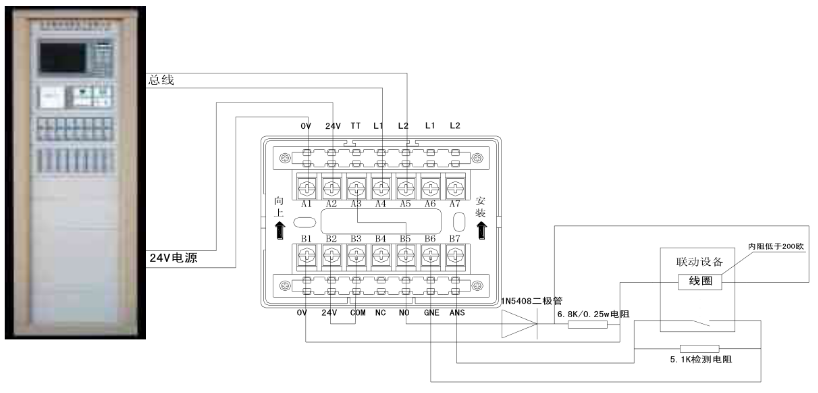

應用二：SD6113輸入輸出模塊不用外控觸點檢測功能（即繼電器觸點為無源點），接線連接圖可按圖4所示。（需1個電阻）

圖4

　　注：當SD6113輸入輸出模塊用于控制廣播、多個消防警鈴等設備時須按照圖4方式連接。

應用三：通過與切換模塊連接后啟動聯動設備（需切換模塊、1個電阻）

　　當工程應用中需要用24V電源啟動聯動設備時（如：電源強切）可按圖5所示接線圖進行連接。

　　SD6113輸入輸出模塊與SD6114/SD6115模塊連接控制聯動設備時無需連接6.8K繼電器外控觸點檢測電阻（SD6114/SD6115模塊內部有等效檢測電阻），在聯動設備的無源反饋端并接一只斷路、短路5.1K檢測電阻。

圖5

注：SD6113輸入輸出模塊寫地址前必須在0V與TT之間并接一只6.8K電阻，在GNE與ANS之間并接一只5.1K電阻方可進行寫地址操作。出廠標準配置為：在模塊底座上的A1、A3端有一只6.8K電阻，在B6、B7端上有一只5.1K電阻。
