1.問題描述

　　風管穿過防火隔墻、樓板和防火墻時,穿越處風管上的防火閥、排煙防火閥兩側各2m范圍內的風管未采用耐火風管，或風管外壁未采取防火保護措施，不能滿足圖紙和規范要求的耐火極限。【圖示1】

2.規范要求

　　《建筑設計防火規范》（GB 50016-2014<2018版>）規定：

　　6.3.5風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限?！緢D示2】

3.圖示說明

　　1）錯誤做法

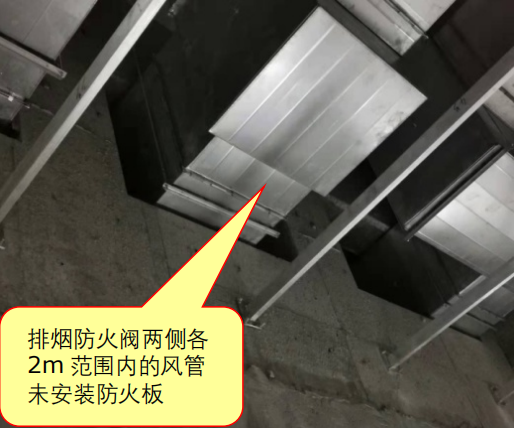

圖示1

　　2）正確做法

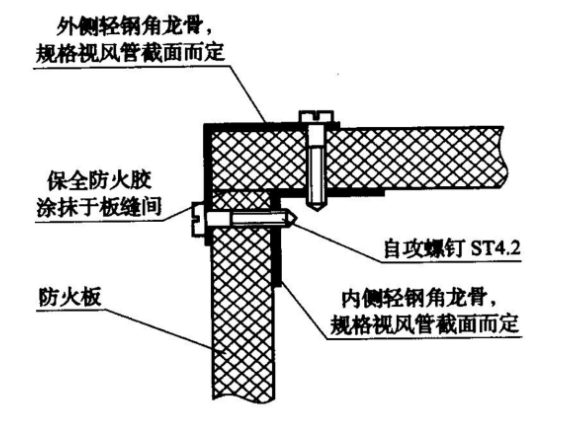

圖示2

來源：南京市建設工程消防驗收技術指南（試行）2021
