國標建筑標準設計圖集《水泵安裝》

16K702節選

4 安裝要求

4.1 水泵安裝應按設計要求選擇隔振或不隔振安裝方式。當水泵安裝在樓板上或不能滿足周邊環境（房間）對噪聲、振動要求時，應選擇可達到設計要求的隔振安裝。

4.2 不隔振安裝方式水泵基礎的混凝土強度等級不應低于C25，宜預留地腳螺栓孔，待水泵就位后采用細石混凝土灌注密實，水泵混凝土基礎在水泵安裝完畢后抹灰到水泵機座下邊緣，并留有排水槽避免水泵機座內積水；隔振安裝方式水泵基礎混凝土強度等級為C25，鋼筋HPB300級（Φ）、HRB400級（Φ），最外層鋼筋的混凝土保護層厚度為25mm，鋼板邊框及預埋鋼板均采用Q235B鋼制作。水泵基礎的混凝土表面應平整，并采用1：2水泥砂漿抹面。

4.3 水泵混凝土基礎應大于水泵機組的機座（或隔振臺座），且基礎每邊尺寸的增加值不宜小于150mm。當水泵采用不隔振安裝方式時，混凝土基礎高出建筑完成面不宜小于100mm；當采用隔振安裝方式時，混凝土基礎高出機房建筑完成面不宜小于50mm。

4.4 水泵安裝時，水泵縱向中軸線應與基礎或隔振臺座中心線重合對齊，并找平找正。水泵固定螺栓應緊固且有防松螺母或墊圈。

4.5 采用隔振安裝方式時，同一隔振臺座（或機組或連接板）使用的隔振器（墊）應為同一生產廠商的相同型號產品，且應留有隔振器的安裝及維修空間。使用橡膠隔振器（墊）時，應避免接觸、靠近高溫物體，避免接觸臭氧、強酸、強堿及放射性物體，還應避免接觸油脂。

4.6 水泵隔振臺座的厚度不應小于100mm，最大厚度不宜超過350mm?；炷粮粽衽_(tái)座的重量不宜小于設備重量的2倍。

4.7 型鋼隔振臺座采用Q235B焊接矩形鋼管與熱軋普通槽鋼焊接制作，焊條采用E43型，焊接時應滿焊，并焊接牢固。型鋼臺座及所有外露鋼構件均應表面噴砂除銹處理，除銹等級要求達到現行國家標準《涂覆涂料前鋼材表面處理》GB/T8923.1-2011中的Sa2 1/2號等級，后做無機富鋅底漆（2×50μm），再刷環氧云鐵中間漆（2×50μm）以及聚氨酯面漆（2×30μm），并應定期維護。

4.8 水泵隔振安裝時應按《建筑機電工程抗震設計規范》GB50981-2014的要求設置隔振臺座限位器。限位器可按本圖集第43頁制作：抗震設防烈度不超過7度（含7度）的地區可采用臺座限位器一、二，抗震設防烈度8度、9度地區采用臺座限位器三、四。

4.9 當水泵輸送的介質溫度較低，可能導致泵體結露時，泵體外表面應有防結露措施。

4.10 當水泵安裝在爆炸危險環境中時，水泵安裝應滿足國家現行標準《爆炸危險環境電力裝置設計規范》GB50058的相關規定。

4.11 水泵軟接頭應在自然狀態下安裝，不應使其撓曲或產生位移，不應承擔管道重量。軟接頭的安裝可參考國標圖集13K204《暖通空調水管軟連接選用與安裝》。

4.12 在一些對隔振降噪要求較高的特殊場合，與水泵相連接的水管應該采用彈性托吊架，彈性托吊架應在其額定荷載范圍內使用，彈性托吊架的選用和安裝可參考相關的國家標準規范和圖集；必要時水泵周邊可采用隔聲罩等隔聲措施。

4.13 水泵安裝也可以采用預制組合泵組的安裝方式，并列的多臺水泵連同隔振臺座、水管、閥門及其支架按設計圖紙?jiān)诠S預制加工好并組合成一個整體，然后運送到現場進行組合裝配。預制組合泵組不在本圖集編制范圍內。

5 隔振設計說明

5.1 水泵隔振方案應按設計要求，依據國家相關標準規范，結合所規定的振動標準經多方案比較、綜合評估后確定。

5.2 水泵隔振采用主動隔振系統，根據經濟、高效、耐用的原則，確定隔振器和隔振臺座的各項技術參數和制造要求，通過調整隔振體系的質量和總剛度，其振動計算值不應大于容許振動值。

5.3 水泵隔振臺座分為混凝土臺座和型鋼臺座兩大類別：混凝土臺座可以減少設備本身的振動、調整設備底盤的偏心、降低設備的重心；型鋼臺座重量較輕，制作安裝較為方便。設計人員可根據建筑工程的性質適當選用，一般情況下建議采用混凝土隔振臺座。

5.4 水泵隔振設計時，可視水泵、電機及其機座、隔振臺座為一剛體，忽略隔振器重量。

5.5 水泵隔振安裝中應根據隔振要求選擇合適的安裝方法，當振動傳遞率T≤0.01時可采用雙層隔振安裝；當0.01<T<0.2時可采用彈簧隔振器隔振安裝；當T≥0.2時可采用橡膠隔振器或橡膠隔振墊隔振安裝。

5.6 當同一機房內有多種規格的設備且機房空間有限或機房內設有多臺同類規格的設備時，也可采用浮筑隔振地面，即把所有設備都配置在隔振處理的機房地面上。浮筑隔振的做法不在本圖集編制范圍內。

5.7 隔振設計說明未詳之處參見《隔振設計規范》GB50463的相關規定。

5.8 水泵隔振計算例題詳見附錄一；各類建筑和設備所需的振動傳遞率的建議值詳附錄二。雙層隔振系統的振動傳遞率T按下式計算：T=T1×T2。式中T1為上層隔振系統的振動傳遞率；T2為下層隔振系統的振動傳遞率。

《消防給水及消火栓系統技術規范》

GB50974-2014節選

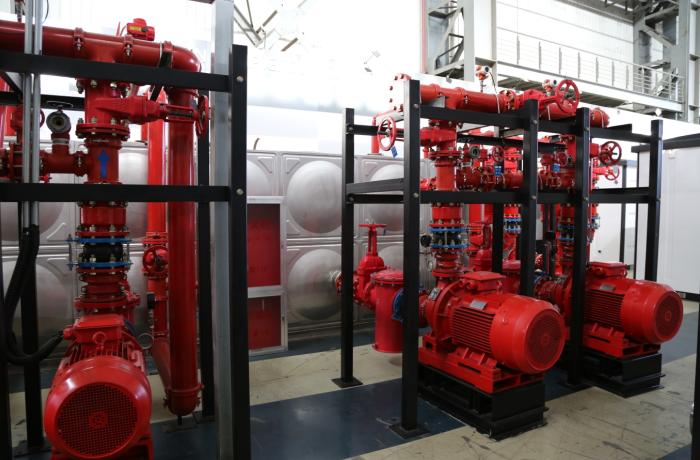

12.3.2 消防水泵的安裝應符合下列要求：

　　1消防水泵安裝前應校核產品合格證，以及其規格、型號和性能與設計要求應一致，并應根據安裝使用說明書安裝；

　　2消防水泵安裝前應復核水泵基礎混凝土強度、隔振裝置、坐標、標高、尺寸和螺栓孔位置；

　　3消防水泵的安裝應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231和《風機、壓縮機、泵安裝工程施工及驗收規范》GB 50275的有關規定；

　　4消防水泵安裝前應復核消防水泵之間，以及消防水泵與墻或其他設備之間的間距，并應滿足安裝、運行和維護管理的要求；

　　5消防水泵吸水管上的控制閥應在消防水泵固定于基礎上后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的控制閥，控制閥應采用溝漕式或法蘭式閥門；

　　6當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管；

　　7吸水管水平管段上不應有氣囊和漏氣現象。變徑連接時，應采用偏心異徑管件并應采用管頂平接；

　　8消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍；

　　9消防水泵的隔振裝置、進出水管柔性接頭的安裝應符合設計要求，并應有產品說明和安裝使用說明。
