1.問題描述

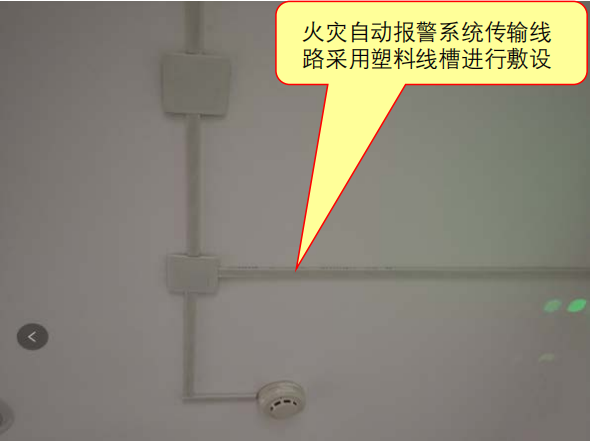

　　火災自動報警聯動系統的傳輸線路明敷采用塑料線槽。【圖示】

2.規范要求

　　《火災自動報警系統設計規范》（GB 50116-2013）有關規定：

　　11.2.1火災自動報警系統的傳輸線路應采用金屬管、可撓(金屬)電氣導管、B1級以上的剛性塑料管或封閉式線槽保護。

　　11.2.2火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。

　　11.2.3線路暗敷設時，應采用金屬管、可撓(金屬)電氣導管或B1級以上的剛性塑料管保護，并應敷設在不燃燒體的結構層內，且保護層厚度不宜小于30mm；線路明敷設時，應采用金屬管、可撓(金屬)電氣導管或金屬封閉線槽保護。礦物絕緣類不燃性電纜可直接明敷。

　　《火災自動報警系統設計規范》圖示（14X505-1）P72頁：

　　采用阻燃耐火電線電纜的供電線路、消防聯動控制線路和采用阻燃電線電纜的傳輸線路明敷時，其保護管或線槽可不做防火保護措施。

　　當報警總線回路上帶有控制模塊時，該報警總線傳輸線路應按消防聯動控制線路的要求采用耐火銅芯電線電纜。

3.圖示說明

　　1）錯誤做法

圖示

來源：南京市建設工程消防驗收技術指南（試行）2021
