1.問題描述

　　將不同系統、不同電壓等級、不同電流類別的線路穿在同一管內或槽盒的同一槽孔內【圖示1】；

　　強弱電線路敷設在同一橋架內，且無分隔設施【圖示2】。

2.規范要求

　　《火災自動報警系統施工及驗收標準》（GB 50166-2019）規定：

　　3.2.12系統應單獨布線，除設計要求以外，系統不同回路、不同電壓等級和交流與直流的線路，不應布在同一管內或槽盒的同一槽孔內。

　　《火災自動報警系統設計規范》（GB 50116-2013）規定：

　　11.2.5不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔?！緢D示3】

3.圖示說明

1）錯誤做法

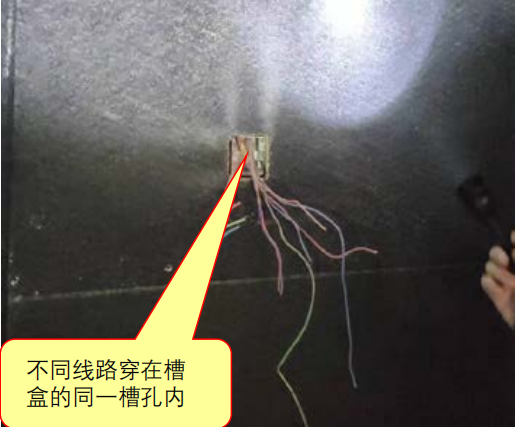

圖示1

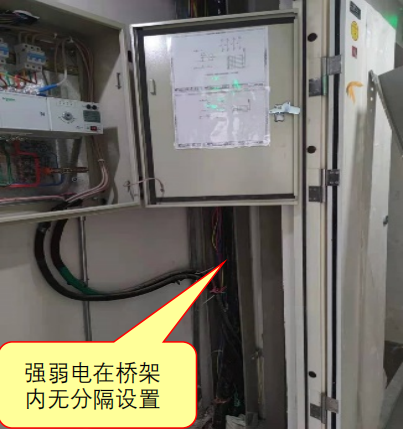

圖示2

2）正確做法

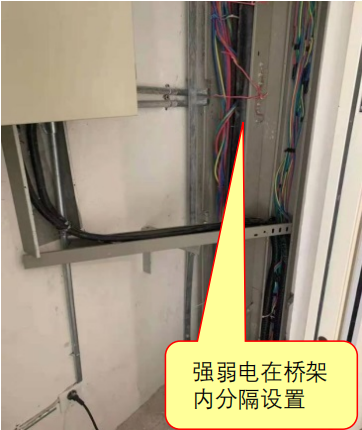

圖示3

來源：南京市建設工程消防驗收技術指南（試行）2021
