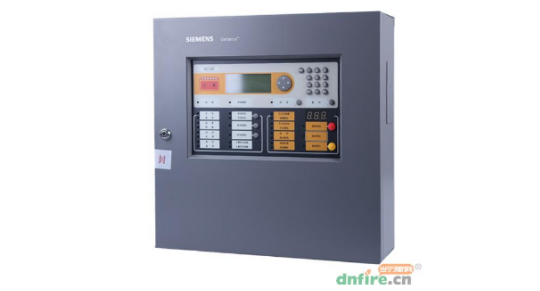

XC720是西門子北京工廠研發的一款氣體滅火控制器，包括一條探測回路，一個滅火分區，自己可以獨立組成一個火災探測+滅火功能的主機。這個主機最大的缺點就是不能同F(xiàn)C18和FC720消防主機聯網，雖然它們都是西門子北京工廠研發的產品。

一、探測回路

XC720的探測回路與FC720主機的相同，都是配接720系列的探測器、手報、模塊等現場設備。它的接線方式與FC720控制器的相同。探測回路卡是選配產品，默認配置里面沒有回路卡，需要單買。

對于探測回路上的設備點的編輯需要用調試軟件。以前可以用FXS1800軟件調試，但現在分出來了，獨立一個調試軟件。

二、滅火分區的接線

滅火分區的默認功能都是定義好的，可以按照它的默認功能實現正常的滅火功能，不需要額外的調試。如果對某個輸出有特殊要求，那就需要用調試軟件進行特殊設置。

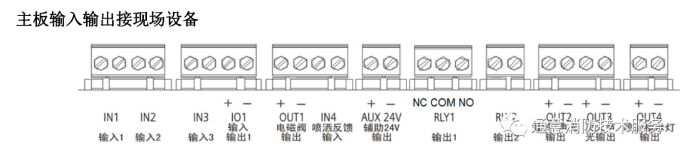

它的主板上的輸入輸出端口如下圖所示：

1.輸入1（IN1）

　　輸入端口，默認連接“緊急啟/停按鈕”的緊急啟動端子，也就是輸入信號作為緊急啟動信號，滅火控制器收到這個信號就會進入滅火程序。

　　輸入端口末端需要接3.3k電阻，用于監控輸入線路開路故障，而短路作為輸入信號。

2.輸入2（IN2）

　　與輸入1原理相同，只是默認連接“緊急啟/停按鈕”的緊急停止端子，也就是輸入信號作為緊急停止信號，滅火控制器收到這個信號會停止運行滅火程序。

　　它的接線與輸入1相同。

3.輸入3（IN3）

　　與輸入1原理相同，只是默認連接“緊急啟/停按鈕”的維護狀態電子鎖。也就是該輸入信號使滅火控制器進入維護模式，不會觸發滅火程序。如果信號撤銷，則維護模式撤銷，進入正常模式。

　　它的接線與輸入1相同。

4.輸入輸出1端子（IO1）

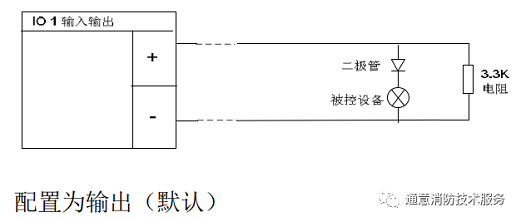

　　輸入輸出端口：默認為滅火輸出（接防火門/窗等），輸出電壓24V，最大輸出電流1A。如下圖

　　當然也可以配置成輸入信號，這個需要用調試軟件進行更改。

5.電磁閥輸出端子（OUT1）

　　輸出端子，接電磁閥，電磁閥線圈電阻應該在12~1000歐姆之間，否則會報故障。這個在安裝調試后，需要在控制器上進行阻值校準，在菜單里有校準命令。

　　輸出電壓為24V，最大輸出容量2A。

6.噴灑反饋輸入端子（IN4）

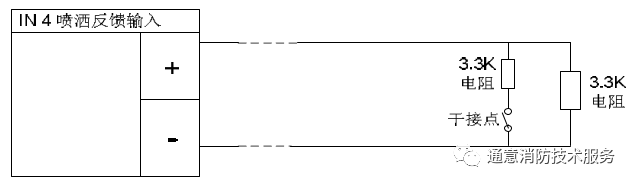

　　輸入端口，接氣體噴灑反饋端子，收到反饋信號后，會鎖定該信號，直至系統復位。接線圖如下：

7.輔助24V電源輸出端子（AUX24V）

　　該端子輸出24V，如果用戶需要一個24V電源，可以從這端子接入。它的最大輸出容量為1A

8.輸出1端子（RLY1）

　　輸出端口，默認為輸出手/自動狀態的端口。這個主要為了跟消防主機配接吧，把滅火控制器的手自動狀態傳給報警主機。它是一個單刀雙擲干接點開關。觸點容量1A 24V。如果不使用，端口可以空置。

9.輸出2端子（RLY2）

　　輸出關口，默認為輸出總故障信號，一般與報警主機配接，把滅火控制器的總故障信號傳給報警主機，也就是滅火控制器只要有故障，這個端口就會輸出。閉合為非啟動狀態（也就是端子間短路），開路為啟動狀態。

10.警鈴/聲光輸出端子（OUT2）

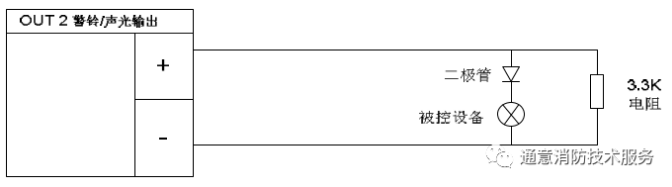

　　輸出端口，默認接警鈴/聲光，輸出24V電源，容量為1A。接線圖如下：

11.滅火聲光輸出端子（OUT3）

　　輸出端口，默認接滅火時的聲光報警器。接法跟警鈴一致。

12.噴灑指示燈輸出端子（OUT4）

　　輸出端口，默認接氣體釋放/噴灑指示燈。輸出容量和接法與警鈴一致。

以上就是簡要介紹了氣體滅火控制器的功能和各個端子的接線。如果單純是滅火功能，不需要任何軟件調試即可完成安裝。
