1.問題描述

　　格柵吊頂處探測器沒有根據格柵鏤空面積與總面積的比例情況進行設置。【圖示1】【圖示2】

2.規范要求

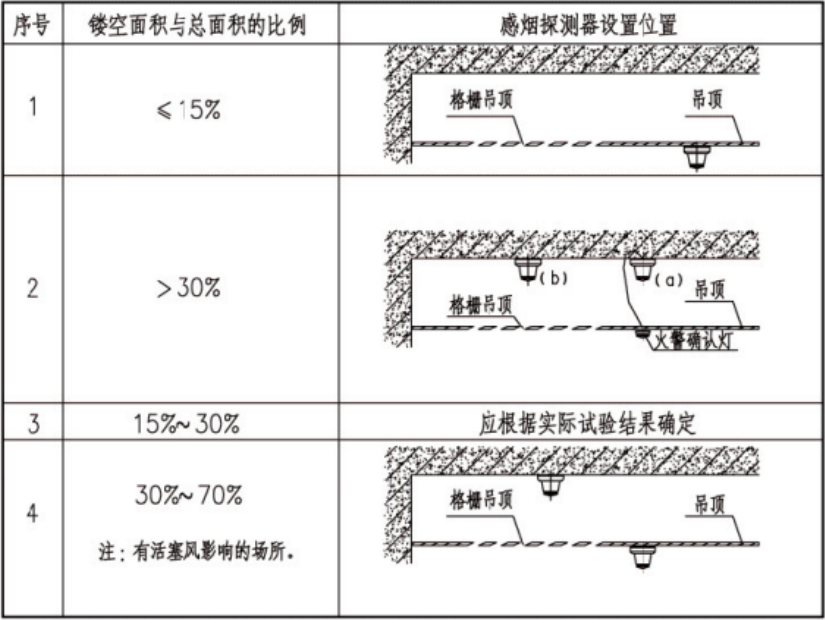

　　《火災自動報警系統設計規范》（GB 50116-2013）規定：

　　6.2.18感煙火災探測器在格柵吊頂場所的設置，應符合下列規定：

　　1鏤空面積與總面積的比例不大于15％時，探測器應設置在吊頂下方。

　　2鏤空面積與總面積的比例大于30％時，探測器應設置在吊頂上方。

　　3鏤空面積與總面積的比例為15％～30％時，探測器的設置部位應根據實際試驗結果確定。

　　4探測器設置在吊頂上方且火警確認燈無法觀察時，應在吊頂下方設置火警確認燈。

　　5地鐵站臺等有活塞風影響的場所，鏤空面積與總面積的比例為30％～70％時，探測器宜同時設置在吊頂上方和下方。

　　應對措施：

        鏤空面積與總面積的比例為15％～30％時，且探測器應設置部位無確定的實際試驗結果支持時，探測宜同時設置在吊頂上方和下方。正確做法【圖示3】【圖示4】。

3.圖示說明

　　1）錯誤做法

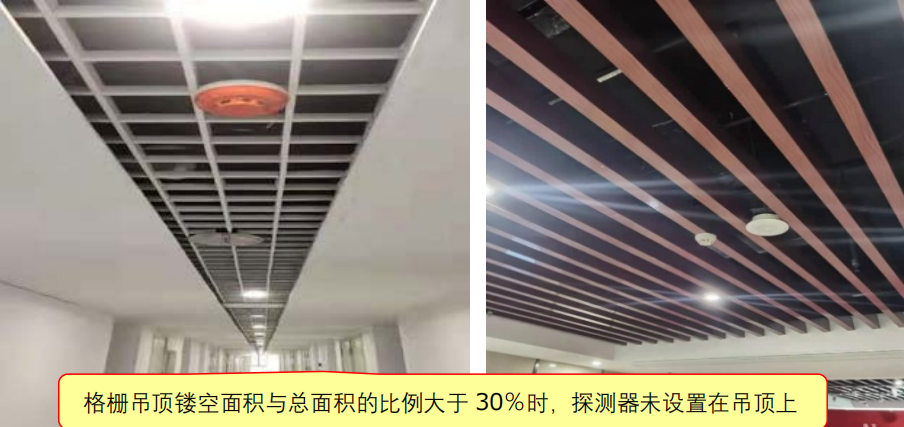

圖示1

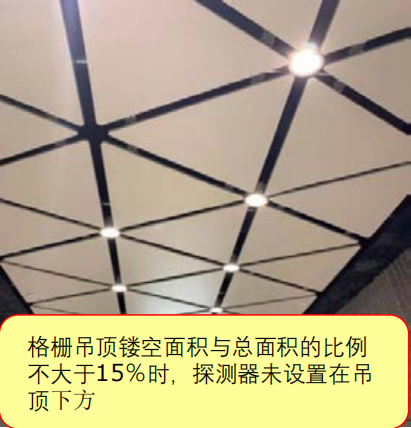

圖示2

　　2）正確做法

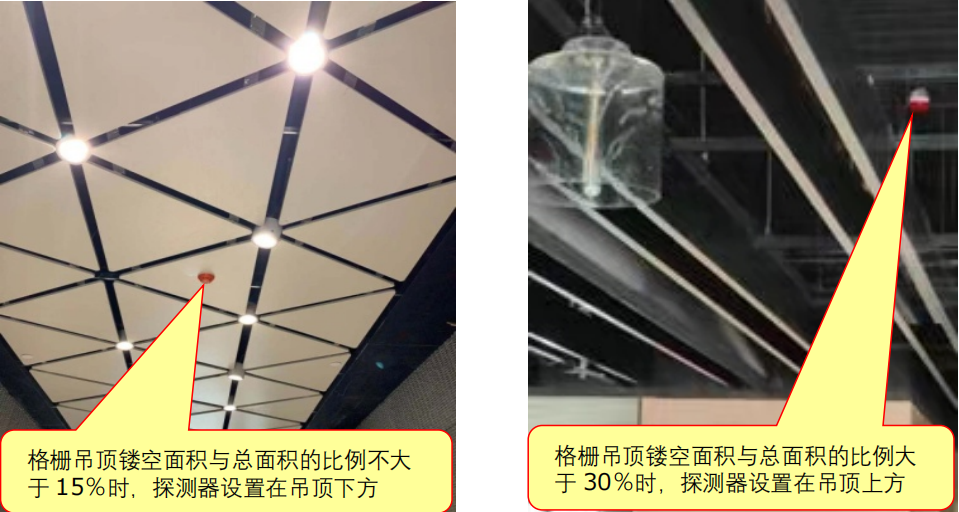

圖示3

圖示4

來源：南京市建設工程消防驗收技術指南（試行）2021
