1.問題描述

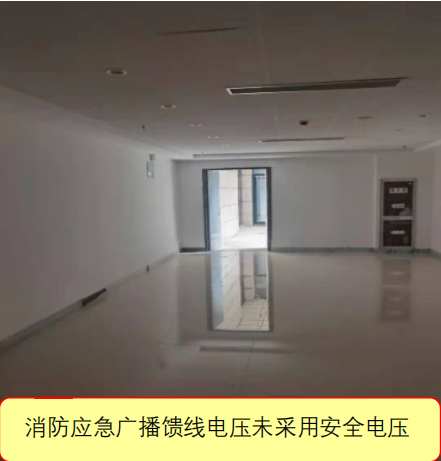

　　消防應急廣播饋線電壓未采用安全電壓如何處理？【圖示】

2.規范要求

　　《民用建筑電氣設計標準》（GB 51348-2019）有關規定：

　　13.3.6消防應急廣播系統設計應符合下列規定：

　　4消防應急廣播饋線電壓宜采用24V安全電壓。

　　16.2.5公共廣播系統宜采用定壓輸出，輸出電壓宜采用70V或100V。

　　《公共廣播系統工程技術標準》（GB/T 50526-2021）規定：

　　3.5.3當廣播揚聲器為無源揚聲器，且傳輸距離大于100m時，額定傳輸電壓宜選用70V、100V；當傳輸距離與傳輸功率的乘積大于1km·kW時，額定傳輸電壓可選用150V、200V、250V。

　　《火災自動報警系統設計規范》（GB 50116-2013）規定：

　　4.8.12消防應急廣播與普通廣播或背景音樂廣播合用時，應具有強制切入消防應急廣播的功能。

　　專家釋疑：

　　根據國際標準，功放單元（或機柜）的定壓輸出分為70V、100V和120V。目前，國內生產的功放單元（或機柜）也逐漸采用國際標準。

　　通過“消防產品信息查詢系統”查詢可知：目前國內消防設備廠家生產的消防應急廣播設備大多為通過CCCF強制認證產品（2019年改為自愿性產品認證），輸出電壓:AC100V或AC120V。項目實測其輸出的是非常規正弦交流電，當平時沒有音頻輸出時饋線電壓基本為0,有音頻輸出時電壓波動較大，120V是其上限（實測遠低于120V）。

　　火災自動報警系統設計規范允許消防應急廣播與普通廣播或背景音樂廣播合用，且項目實施也要考慮線路功率損耗及目前市場上消防應急廣播產品可供選擇的實際情況，可采用交流120V以下音頻輸出的消防應急廣播設備。當市場上有成熟的采用安全電壓、小耗能大功率消防應急廣播設備時，應優先選用。

　　因此，鑒于目前市場上無配套產品，且《民用建筑電氣設計標準》（GB 51348-2019）規定的是“宜”，因此，目前仍可按原來的做法執行。

3.圖示說明

圖示

來源：南京市建設工程消防驗收技術指南（試行）2021
