1.問題描述

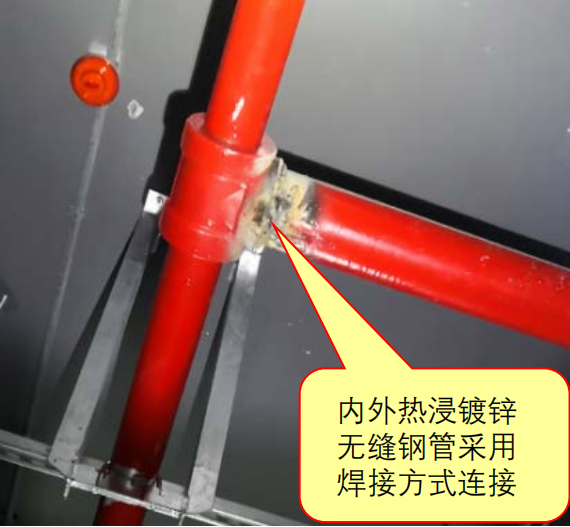

　　1）內外熱浸鍍鋅無縫鋼管采用焊接方式連接，造成管道、管件內部鍍鋅層破壞，無法進行二次防腐處理；【圖示1】

　　2）安裝在有爆炸危險和變電、配電場所的管網，未采取防靜電急跌措施；

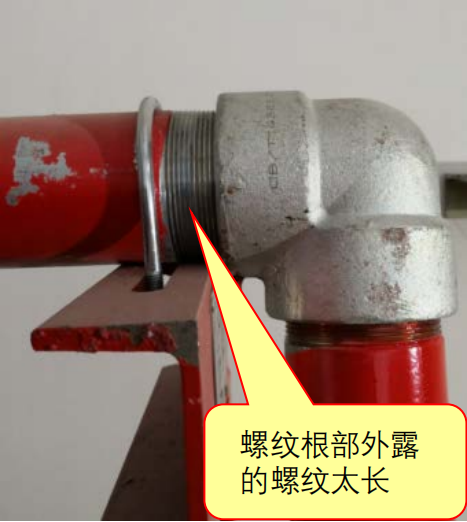

　　3）螺紋連接管道安裝后的螺紋根部外露螺紋過長，不符合要求；【圖示2】

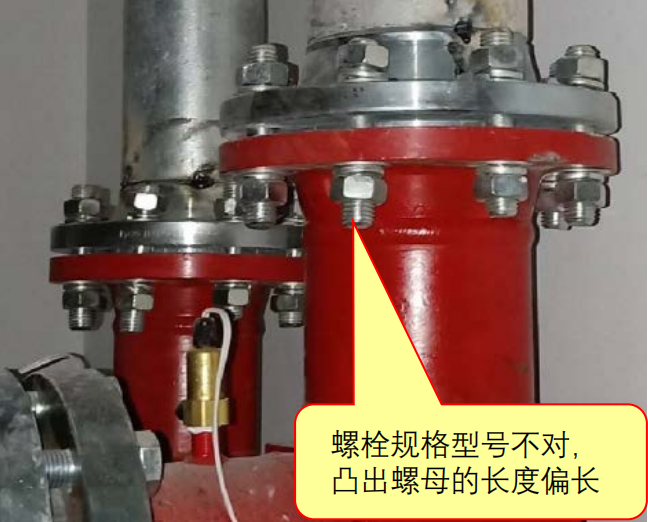

　　4）法蘭螺栓不符合標準要求，凸出螺母的長度偏長；【圖示3】

　　5）管道穿過墻壁、樓板處套管規格偏小，穿樓板套管長度未高出地板50mm；

　　6）管道穿越建筑物的變形縫時設置的柔性管段壓力等級不符合要求；

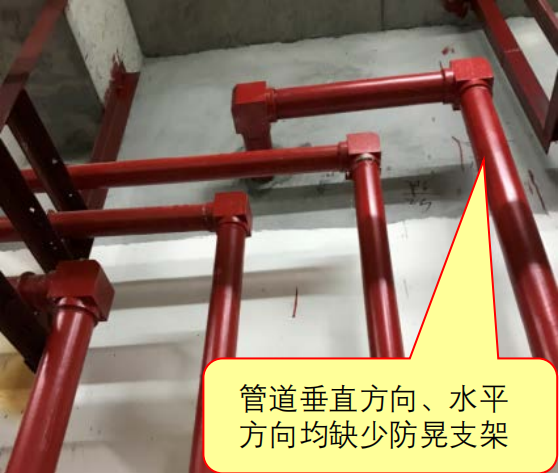

　　7）管道支、吊架安裝不符合要求?！緢D示4】【圖示5】【圖示6】

2.規范要求

　　《氣體滅火系統設計規范》(GB 50370-2005)有關規定：

　　4.1.9管道及管道附件應符合下列規定：

　　4管道的連接，當公稱直徑小于或等于80mm時，宜采用螺紋連接；大于80mm時，宜采用法蘭連接。鋼制管道附件應內外防腐處理，防腐處理宜采用符合環保要求的方式。使用在腐蝕性較大的環境里，應采用不銹鋼的管道附件。

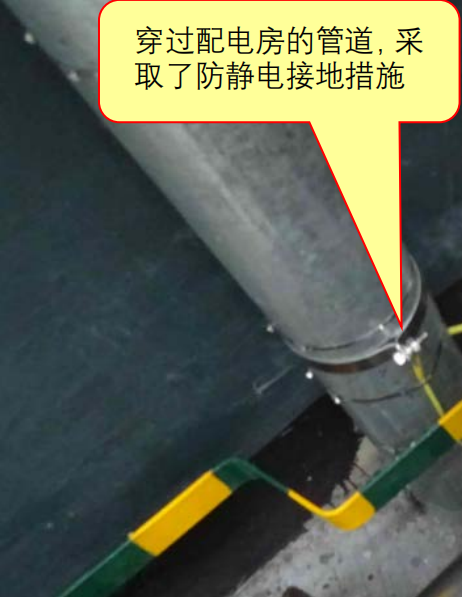

　　6.0.6經過有爆炸危險和變電、配電場所的管網,以及布設在以上場所的金屬箱體等，應設防靜電接地?！緢D示7】

　　《氣體滅火系統施工及驗收規范》（GB 50263-2007）有關規定：

　　5.5.1滅火劑輸送管道連接應符合下列規定：

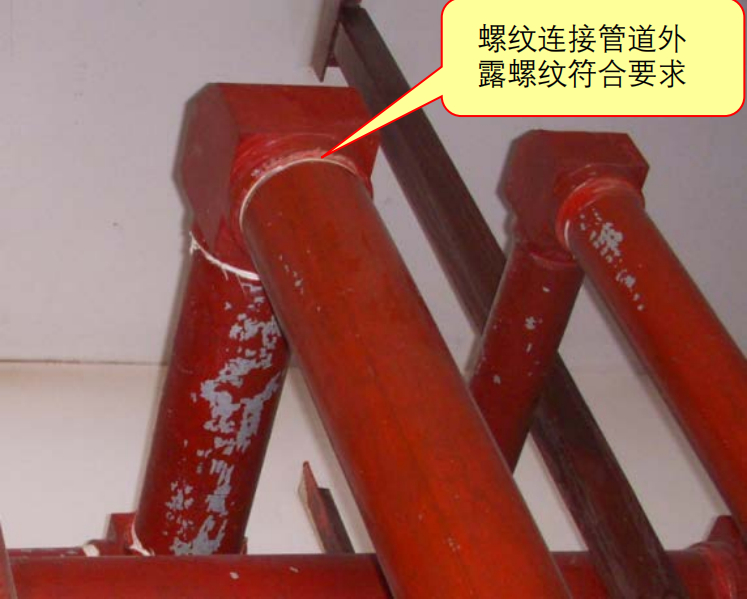

　　1采用螺紋連接時，管材宜采用機械切割；螺紋不得有缺紋、斷紋等現象；螺紋連接的密封材料應均勻附著在管道的螺紋部分，擰緊螺紋時，不得將填料擠入管道內；安裝后的螺紋根部應有2～3條外露螺紋；連接后，應將連接處外部清理干凈并做好防腐處理?！緢D示8】

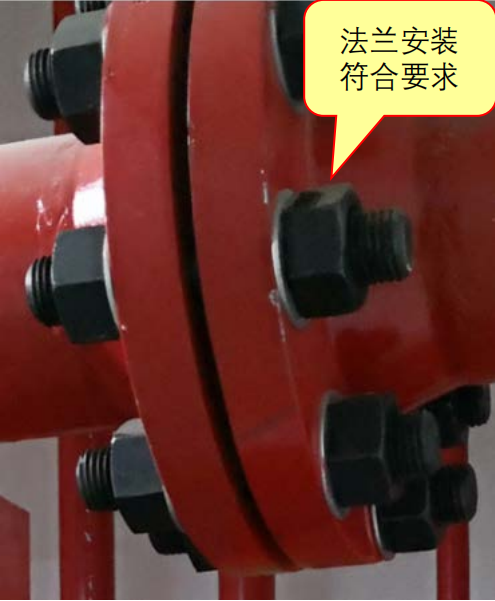

　　2采用法蘭連接時，襯墊不得凸入管內，其外邊緣宜接近螺栓，不得放雙墊或偏墊。連接法蘭的螺栓，直徑和長度應符合標準，擰緊后，凸出螺母的長度不應大于螺桿直徑的1/2且保證有不少于2條外露螺紋?！緢D示9】

　　3已經防腐處理的無縫鋼管不宜采用焊接連接，與選擇閥等個別連接部位需采用法蘭焊接連接時，應對被焊接損壞的防腐層進行二次防腐處理。

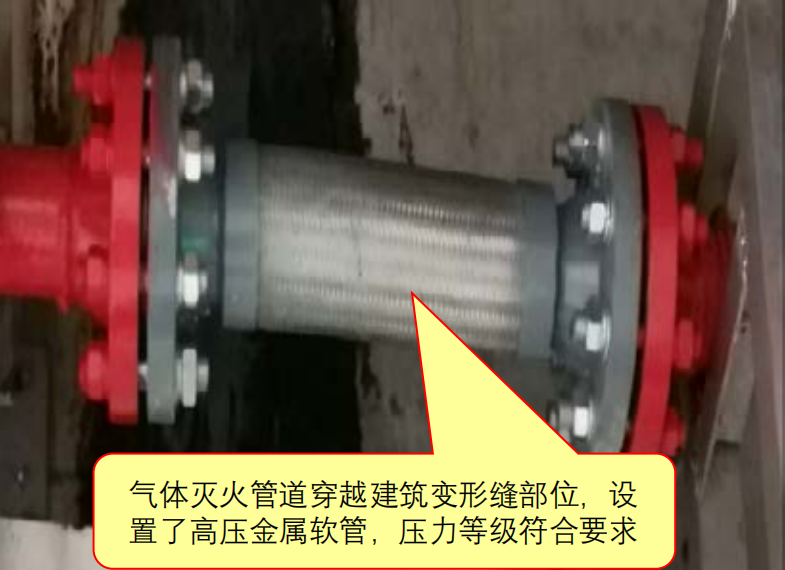

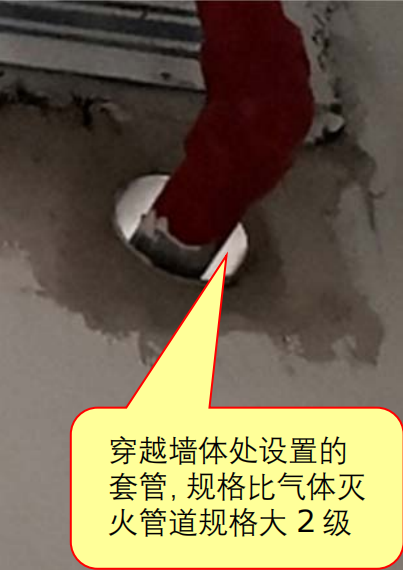

　　5.5.2管道穿過墻壁、樓板處應安裝套管。套管公稱直徑比管道公稱直徑至少應大2級，穿墻套管長度應與墻厚相等，穿樓板套管長度應高出地板50mm。管道與套管間的空隙應采用防火封堵材料填塞密實。當管道穿越建筑物的變形縫時，應設置柔性管段。【圖示10】【圖示11】

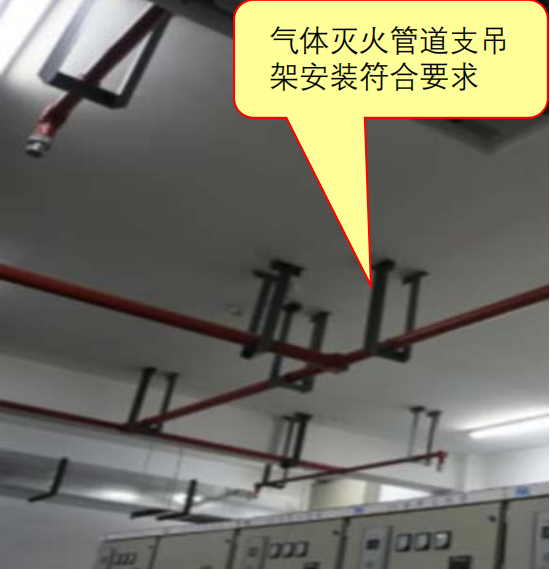

　　5.5.3管道支、吊架的安裝應符合下列規定：

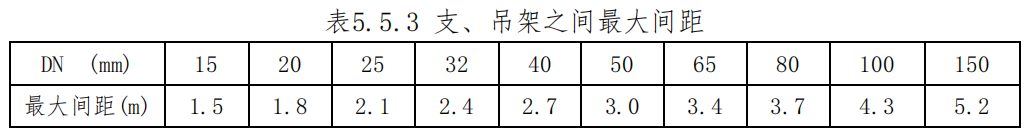

　　1管道應固定牢靠，管道支、吊架的最大間距應符合表5.5.3的規定。

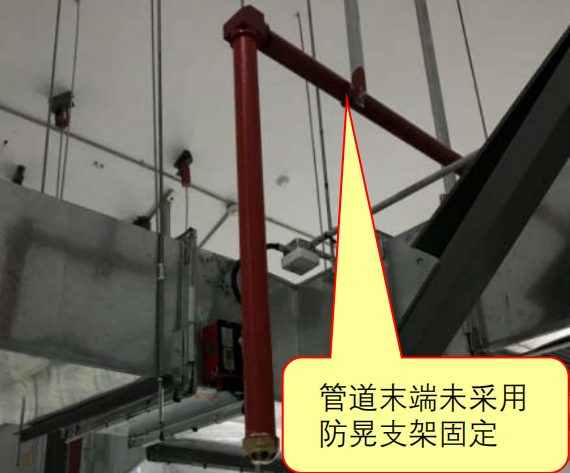

　　2管道末端應采用防晃支架固定，支架與末端噴嘴間的距離不應大于500 mm。

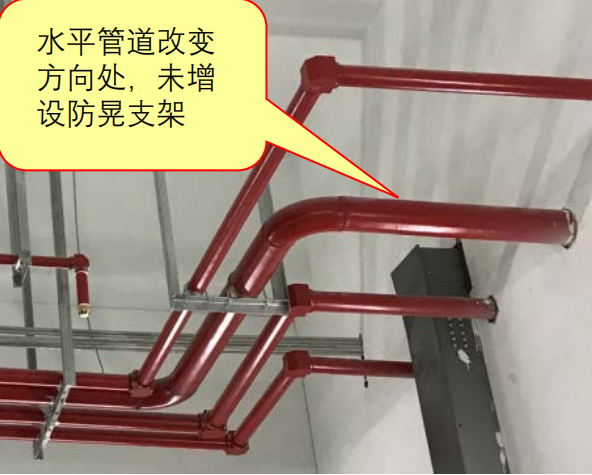

　　3公稱直徑大于或等于50 mm的主干管道，垂直方向和水平方向至少應各安裝1個防晃支架，當穿過建筑物樓層時，每層應設1個防晃支架。當水平管道改變方向時，應增設防晃支架?！緢D示12】

　　3.圖示說明

　　1）錯誤做法

圖示1

圖示2

圖示3

圖示4

圖示5

圖示6

　　2）正確做法

圖示7

圖示8

圖示9

圖示10

圖示11

圖示12

來源：南京市建設工程消防驗收技術指南（試行）2021
