廚房設備滅火裝置

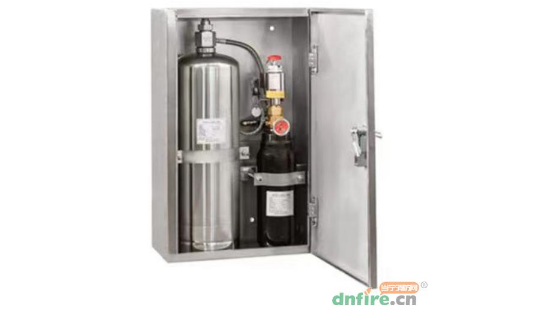

一、電啟動式廚房設備滅火裝置

1.1 安裝

　　1)根據圖紙設計要求，確定裝置箱和控制盤安裝位置，裝置箱底部距離地面高度為1m，控制盤和裝置箱頂部平齊，可使用膨脹螺栓或支架固定，保證平穩無晃動和傾斜。

　　2)將滅火劑瓶組和驅動氣體瓶組裝入裝置箱中，并用抱箍固定，連接好驅動氣體瓶組和滅火劑瓶組之間的管路并擰緊。

　　3)拆除滅火劑瓶組容器閥上的活套螺母，取出密封膜片，再將活套螺帽擰緊。

　　4)將單向閥安裝在滅火劑瓶組的活套螺母上。

　　5)根據圖紙設計要求，從滅火劑瓶組單向閥處開始連接滅火劑管路及噴嘴。

　　6)將滅火劑管路與冷卻水源連接，并安裝相應的水流聯動閥以及單向閥。

　　7)將燃氣聯動閥安裝在燃氣管路上。

　　8)根據圖紙設計要求，安裝感溫器、火災信號反饋裝置及其相關的管路連接。

　　9)將火災信號反饋裝置、水流聯動閥、燃氣聯動閥接入控制盤。

　　10)將壓力表和電磁型驅動裝置裝入驅動氣體瓶組容器閥上。

1.2 調試

　　1)電磁型驅動裝置啟動試驗：取下電磁型驅動裝置，拔出電磁型驅動裝置保險銷，接通測試電源(DC24V)，試驗電磁型驅動裝置聯動閘刀是否動作。測試完畢后，閘刀及電磁型驅動裝置保險銷應復位。

　　切記：調試電磁型驅動裝置時，應確保離開驅動氣體瓶組容器閥單獨進行。

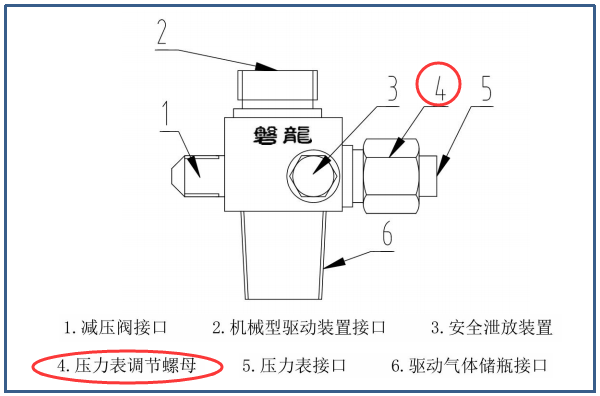

　　2)儲存壓力檢查：用活動扳手逆時針旋開容器閥上壓力表調節螺母至壓力表顯示（螺母轉動90°~180°測壓通道打開），指針在綠區為正常。檢測完畢后，切記用扳手旋緊壓力表調節螺母（關閉測壓通道），以免壓力表長期受壓損壞和泄露。

　　3)火災信號模擬：調節火災信號反饋裝置，模擬感溫器動作，火災信號應正常反饋。

　　4)控制盤調試：分別進行自動、手動、緊急啟動/停止等測試，滅火裝置各部件動作應正常。

　　5)調試合格后，將電磁型驅動裝置小心的安裝在驅動氣體瓶組容器閥上。

　　6)待消防部門驗收合格、使用單位人員培訓到位后，接通電磁型驅動裝置的啟動線路，并拔掉電磁型驅動裝置保險銷，控制盤調至自動狀態，裝置開始正式運行。

機械啟動式廚房設備滅火系統

二、機械啟動式廚房設備滅火裝置

2.1 安裝

　　1)根據圖紙設計要求，確定裝置箱、控制盤和手拉盒的安裝位置，裝置箱底部距離地面高度為1m，控制盤和裝置箱頂部平齊，手拉盒安裝高度為1.5m，可使用膨脹螺栓或支架固定，保證平穩無晃動和傾斜。

　　2)將滅火劑瓶組裝入裝置箱中，并用抱箍固定。

　　3)拆除滅火劑瓶組容器閥上的活套螺母，取出密封膜片，再將活套螺帽擰緊。

　　4)將單向閥安裝在滅火劑瓶組的活套螺母上。

　　5)根據圖紙設計要求，從滅火劑瓶組單向閥處開始連接滅火劑管路及噴嘴。

　　6)將滅火劑管路與冷卻水源連接，并安裝相應的水流聯動閥以及單向閥。

　　7)將燃氣聯動閥安裝在燃氣管路上。

　　8)根據圖紙設計要求，安裝感溫器及其相關的管路連接，并連入機械型驅動裝置以及手拉盒。

　　9)將驅動氣體瓶組裝入裝置箱中，與機械型驅動裝置相連，連接好驅動氣體瓶組和滅火劑瓶組之間的管路并擰緊。

　　10)將壓力表裝入驅動氣體瓶組容器閥上。

　　11)將火災信號反饋裝置、水流聯動閥、燃氣聯動閥接入控制盤。

2.2 調試

　　1)機械型驅動裝置啟動試驗：將機械型驅動裝置用螺絲刀撬動至工作狀態，拉動手拉盒，聯動啟動機械型驅動裝置，試驗驅動裝置聯動閘刀是否動作，試驗合格后，將驅動裝置恢復至工作狀態。

　　切記：調試機械型驅動裝置時，驅動氣體瓶組不能裝上。

　　2)儲存壓力檢查：用活動扳手逆時針旋開容器閥上壓力表調節螺母至壓力表顯示（螺母轉動90°~180°測壓通道打開），指針在綠區為正常。檢測完畢后，切記用扳手旋緊壓力表調節螺母（關閉測壓通道），以免壓力表長期受壓損壞和泄露。

　　3)火災信號模擬：調節火災信號反饋裝置，模擬驅動裝置動作，火災信號應正常反饋。

　　4)控制盤調試：分別進行自動、手動、緊急啟動/停止等測試，滅火裝置各部件動作應正常。

　　5)調試合格后，將機械型驅動裝置恢復至工作狀態。

　　6)待消防部門驗收合格、使用單位人員培訓到位后，把驅動氣體瓶組安裝在驅動裝置下方，控制盤調至自動狀態，裝置開始正式運行。
