問：消防配電線路應滿足火災時連續供電的要求，其敷設有明確的規定，在消防竣工驗收查驗或消防驗收現場評定時如何確定消防配電線路符合標準規定和設計要求？

答：《建筑設計防火規范》GB 50016-2014（2018年版）第10.1節、《民用建筑電氣設計標準》GB 51348-2019第13.8節的對消防配電、線路選取和敷設有明確規定，應嚴格執行。

　　當開展消防竣工驗收查驗或消防驗收現場評定時，應核對消防竣工圖紙與經消防設計審查合格圖紙的一致性，通過核查隱蔽工程施工記錄及其他相關資料和現場核查的方式確定消防配電線路是否符合標準規定和設計要求。

【附相關規范】：

GB50016-2014《建筑設計防火規范》（2018年版）

10.1.10 消防配電線路應滿足火災時連續供電的需要，其敷設應符合下列規定：

　　1 明敷時（包括敷設在吊頂內），應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施；當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護；當采用礦物絕緣類不燃性電纜時，可直接明敷。

　　2 暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。

　　3 消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內；確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜。

　　條文解釋：本條第1、2款為強制性條文。消防配電線路的敷設是否安全，直接關系到消防用電設備在火災時能否正常運行，因此，本條對消防配電線路的敷設提出了強制性要求。

　　工程中，電氣線路的敷設方式主要有明敷和暗敷兩種方式，對于明敷方式，由于線路暴露在外，火災時容易受火焰或高溫的作用而損毀，因此，規范要求線路明敷時要穿金屬導管或金屬線槽并采取保護措施。保護措施一般可采取包覆防火材料或涂刷防火涂料。

　　對于阻燃或耐火電纜，由于其具有較好的阻燃和耐火性能，故當敷設在電纜井、溝內時，可不穿金屬導管或封閉式金屬槽盒。“阻燃電纜”和“耐火電纜”為符合國家現行標準《阻燃及耐火電纜：塑料絕緣阻燃及耐火電纜分級和要求》GA 306.1～2的電纜。

　　礦物絕緣類不燃性電纜由銅芯、礦物質絕緣材料、銅等金屬護套組成，除具有良好的導電性能、機械物理性能、耐火性能外，還具有良好的不燃性，這種電纜在火災條件下不僅能夠保證火災延續時間內的消防供電，還不會延燃、不產生煙霧，故規范允許這類電纜可以直接明敷。

　　暗敷設時，配電線路穿金屬導管并敷設在保護層厚度達到30mm以上的結構內，是考慮到這種敷設方式比較安全、經濟，且試驗表明，這種敷設能保證線路在火災中繼續供電，故規范對暗敷時的厚度作出相關規定。

GB 51348-2019《民用建筑電氣設計標準》

13.8.1 火災自動報警系統的導線選擇及其敷設，應滿足火災時連續供電或傳輸信號的需要。所有消防線路，應采用銅芯電線或電纜。

13.8.2 火災自動報警系統的傳輸線路和50V以下供電的控制線路，應采用耐壓不低于交流300V/500V的多股絕緣電線或電纜。采用交流220V/380V供電或控制的交流用電設備線路，應采用耐壓不低于交流450V/750V的電線或0.6KV/1.0KV的電纜。

13.8.3 火災自動報警系統傳輸線路的線芯截面積選擇，除應滿足自動報警裝置技術條件的要求外，尚應滿足機械強度的要求，電線、電纜的最小截面積不應小于表13.8.3的規定。

13.8.4 消防配電線路的選擇與敷設，應滿足消防用電設備火災時持續運行時間的要求，并應符合下列規定：

　　1 在人員密集場所疏散通道采用的火災自動報警系統的報警總線，應選擇燃燒性能B1級的電線、電纜；其他場所的報警總線應選擇燃燒性能不低于B2級的電線、電纜。消防聯動總線及聯動控制線應選擇耐火銅芯電線、電纜。電線、電纜的燃燒性能應符合現行國家標準《電纜及光纜燃燒性能分級》GB 31247的規定。

　　2 消防控制室、消防電梯、消防水泵、水幕泵及建筑高度超過100m民用建筑的疏散照明系統和防排煙系統的供電干線，其電能傳輸質量在火災延續時間內應保證消防設備可靠運行。

　　3 高層建筑的消防垂直配電干線計算電流在400A及以上時，宜采用耐火母線槽供電。

　　4 消防用電設備火災時持續運行的時間應符合國家現行有關標準的規定。

　　5 為多臺防火卷簾、疏散照明配電箱等消防負荷采用樹干式供電時，宜選擇預分支耐火電纜和分支礦物絕緣電纜。

　　6 超高層建筑避難層（間）與消控中心的通信線路、消防廣播線路、監控攝像的視頻和音頻線路應采用耐火電線或耐火電纜。

　　7 當建筑物內設有總變電所和分變電所時，總變電所至分變電所的35KV、20KV或10KV的電纜應采用耐火電纜和礦物絕緣電纜。

　　8 消防負荷的應急電源采用10KV柴油發電機組時，其輸出的配電線路應采用耐壓不低于10KV的耐火電纜和礦物絕緣電纜。

　　9 電壓等級超過交流50V以上的消防配電線路在吊頂內或室內接駁時，應采用防火防水接線盒，不應采用普通接線盒接線。

13.8.5 線路敷設應符合下列規定：

　　1 除有特殊規定外，相同電壓等級的雙電源回路可在同一專用電纜橋架內敷設，當采用槽盒布線時，應采用金屬隔板分隔；

　　2 對于綜合管廊大型布線場所，當消防配電線路與非消防配電線路布置在同側時，消防配電線路應敷設在非消防配電線路的下方，并應保持300mm及以上的凈間距；

　　3 當水平敷設的火災自動報警系統傳輸線路采用穿導管布線時，不同防火分區的線路不應穿入同一根導管內；

　　4 建筑高度超過250m的公共建筑，消防線路布線宜設專用豎井；當已經滿足本標準第8.11.10條的要求時，可不設置專用豎井；

　　5 火災自動報警系統線路暗敷時，應采用穿金屬導管或B1級阻燃剛性塑料管保護并應敷設在不燃性結構內且保護層厚度不應小于30mm；消防用電設備、消防聯動控制、自動滅火控制、通信、應急照明及應急廣播等線路暗敷設時，應采用穿金屬導管保護；

　　6 消防應急廣播線路、消防專用電話、報警總線、聯動控制總線及其子系統的總線等線路敷設應符合本標準第26章表26.1.7的規定。

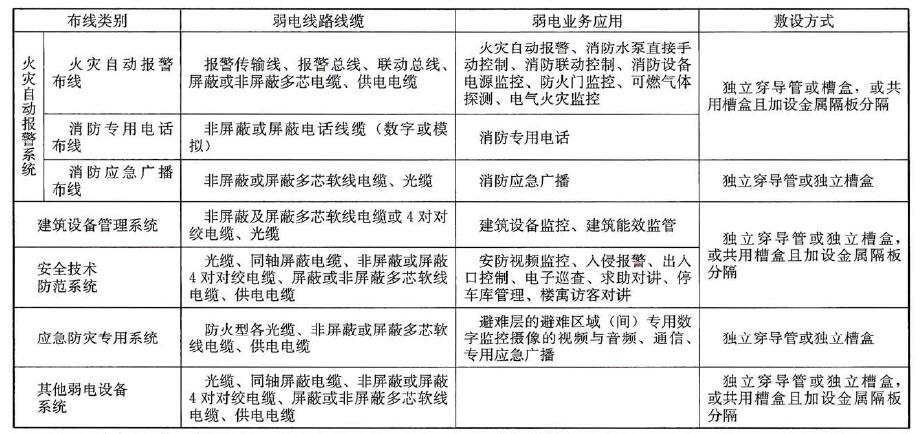

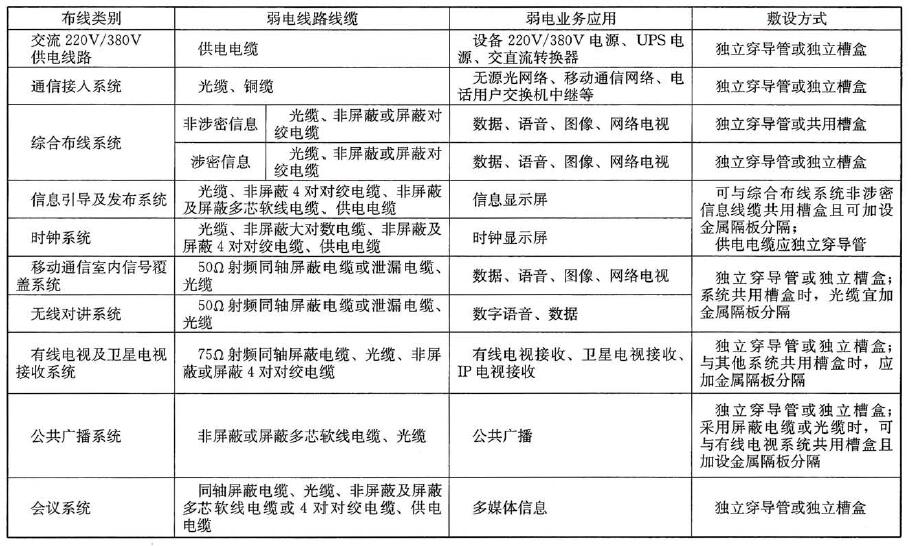

【再附】表26.1. 7 采用導管、槽盒敷設的弱電線路布線系統

注：1 表中金屬槽盒分隔是由金屬槽盒內采用金屬隔板永久分隔成兩個或多個槽盒組成；

　　2 表中有線電視及衛星電視接收系統中網絡電視（IPTV）光纜、非屏蔽或屏蔽4對對絞電纜可與綜合布線非涉密信息線纜共用槽盒；

　　3 未列出的其他弱電系統設備線纜可參照表中的布線類別，并按工程項目實際需求采用獨立穿導管、在槽盒內敷設或槽盒加設金屬隔板敷設。
