1.問題描述

　　1）噴淋末端試水裝置未按設計要求安裝在系統最不利點灑水噴頭處，或其他噴淋分區未按設計要求安裝相應的試水閥；

　　2）噴淋末端試水裝置缺少壓力表、表閥或試水接頭等組件；【圖示1】

　　3）噴淋末端試水裝置未采取孔口出流的方式排入排水管道；【圖示1】

　　4）報警閥組噴淋分區內存在不同流量系數的噴頭時，選用流量系數較大的試水接頭；

　　5）末端試水排水立管管徑小于75mm；

　　6）末端試水裝置和試水閥安裝在隱蔽或空間狹窄的部位，壓力表表盤未正對操作面，且未設置噴淋分區標識，不方便檢查和試驗?！緢D示2】

2.規范要求

　　《自動噴水滅火系統設計規范》（GB 50084-2017）有關規定：

　　6.5.1每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。

　　6.5.2末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

　　6.5.3末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

　　《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)有關規定：

　　5.4.5末端試水裝置和試水閥的安裝位置應便于檢查、試驗，并應有相應排水能力的排水設施。

3.圖示說明

　　1)錯誤做法

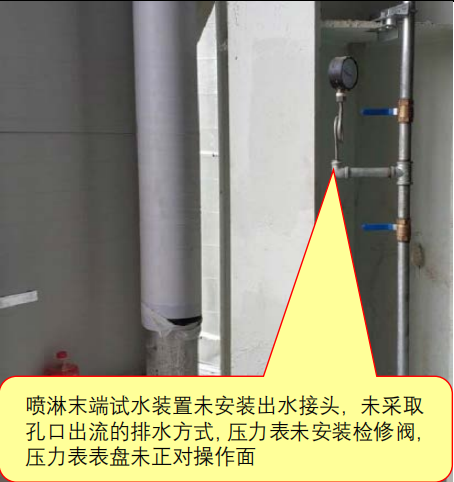

圖示1

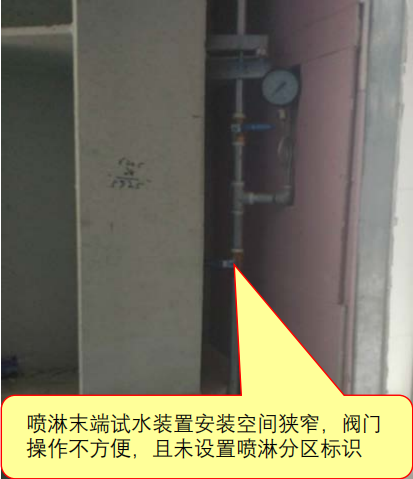

圖示2

　　2)正確做法

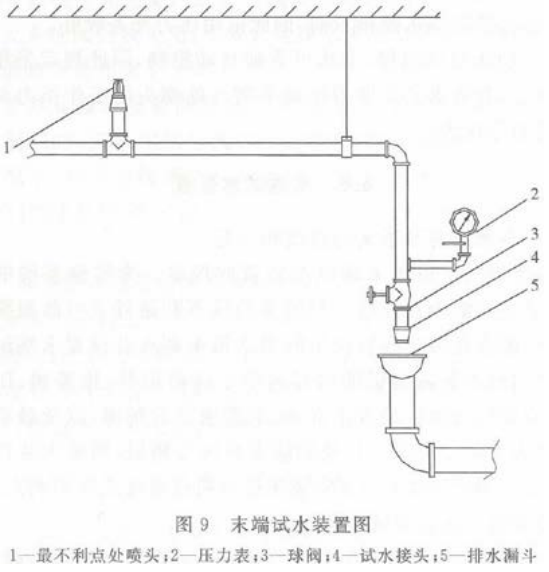

圖示3

來源：南京市建設工程消防驗收技術指南（試行）2021
