報警閥組安裝要求

作者：桃酥日期：2022-06-15 16:15:56 瀏覽：14845

1.問題描述

　　1）雨淋報警閥或預作用報警閥的電磁閥入口處未安裝過濾器，水中雜質會影響電磁閥的啟閉；

　　2）與其它報警閥并聯安裝的雨淋報警閥或預作用報警閥，其控制腔進水管路入口未安裝止回閥，當報警閥入口水壓產生波動時，可能引起其他雨淋報警閥或預作用報警閥的誤動作；

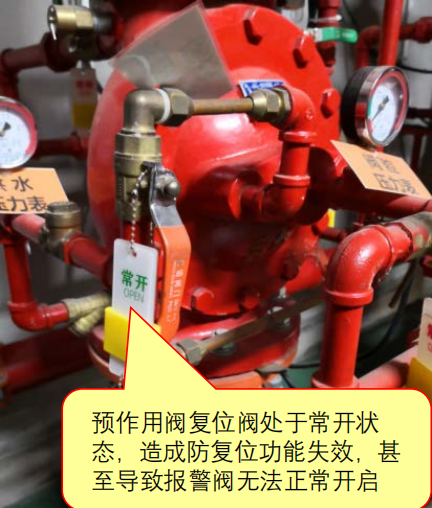

　　3）雨淋報警閥或預作用報警閥組的復位閥，在系統正常運行時設在常開狀態，造成報警閥防復位功能失效，甚至還會導致報警閥無法正常開啟，無法供水滅火；【圖示1】

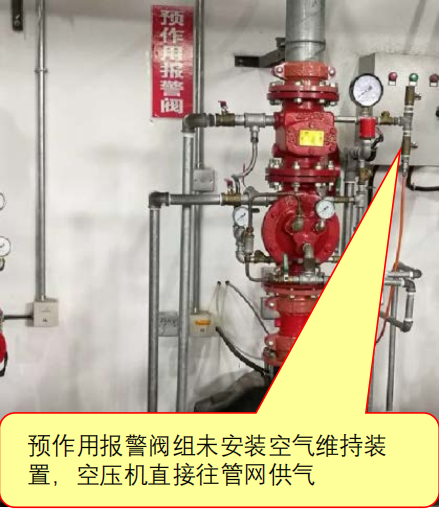

　　4）預作用報警閥組配套的空壓機組、空氣維持裝置安裝不符合要求；【圖示2】

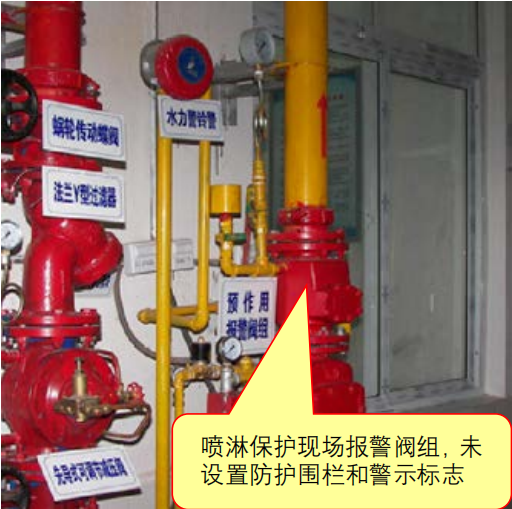

　　5）安裝在噴淋保護現場的報警閥組，未設置防護圍欄和警示標志，容易被碰撞甚至損壞；【圖示3】

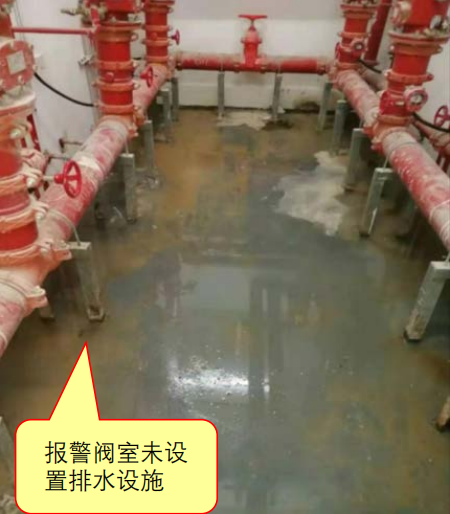

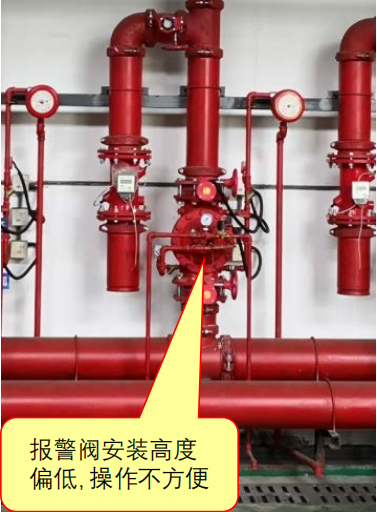

　　6）報警閥組安裝高度太低或太高，操作不方便；【圖示4】7）報警閥安裝部位室內地面未設置排水設施；【圖示5】

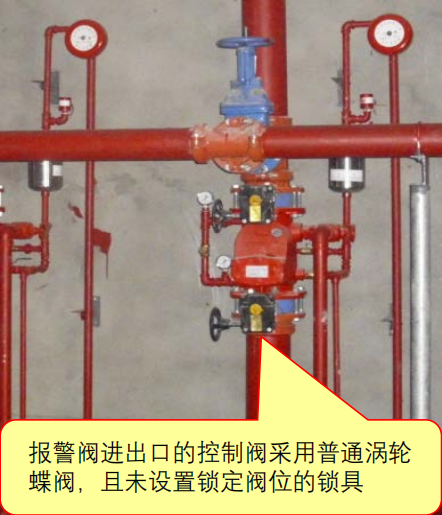

　　8）報警閥進出口的控制閥采用普通渦輪蝶閥，且未設置鎖定閥位的鎖具；【圖示6】

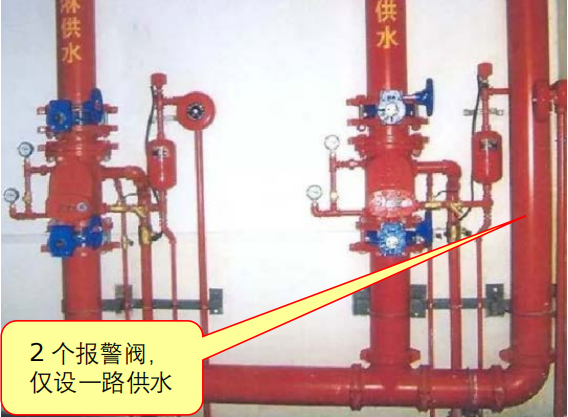

　　9）自動噴水滅火系統設置2個及以上報警閥組，未采用環狀供水管道；【圖示7】

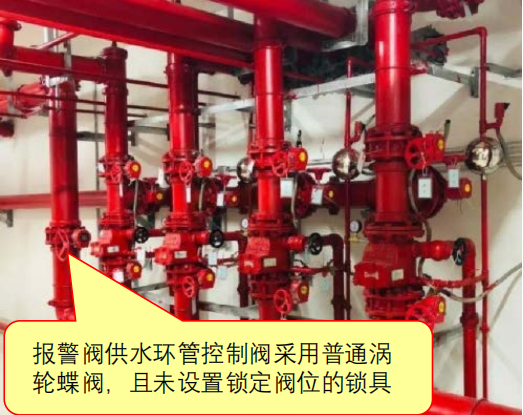

　　10）環狀供水管道上設置的控制閥采用普通渦輪蝶閥，且未設置鎖定閥位的鎖具?！緢D示8】

2.規范要求

　　《自動噴水滅火系統設計規范》（GB 50084-2017）有關規定：

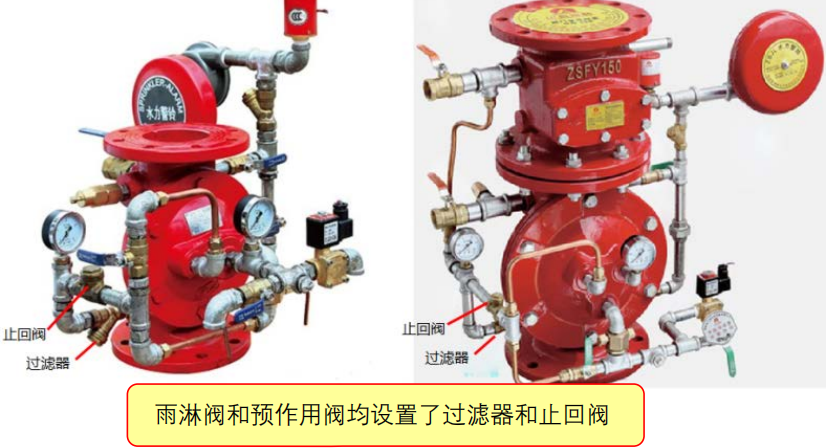

　　6.2.5雨淋報警閥組的電磁閥，其入口應設過濾器。并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的入口應設止回閥?！緢D示9】

　　6.2.6報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。設置報警閥組的部位應設有排水設施?！緢D示10】

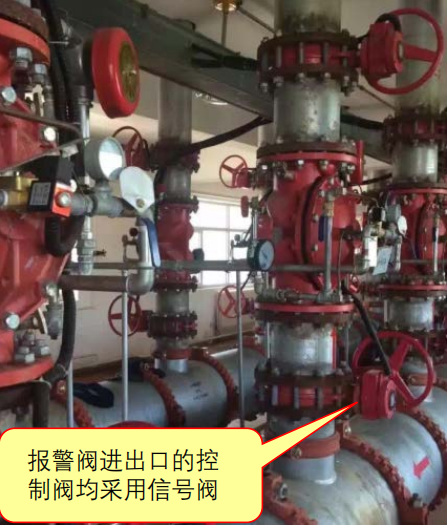

　　6.2.7連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具?！緢D示11】

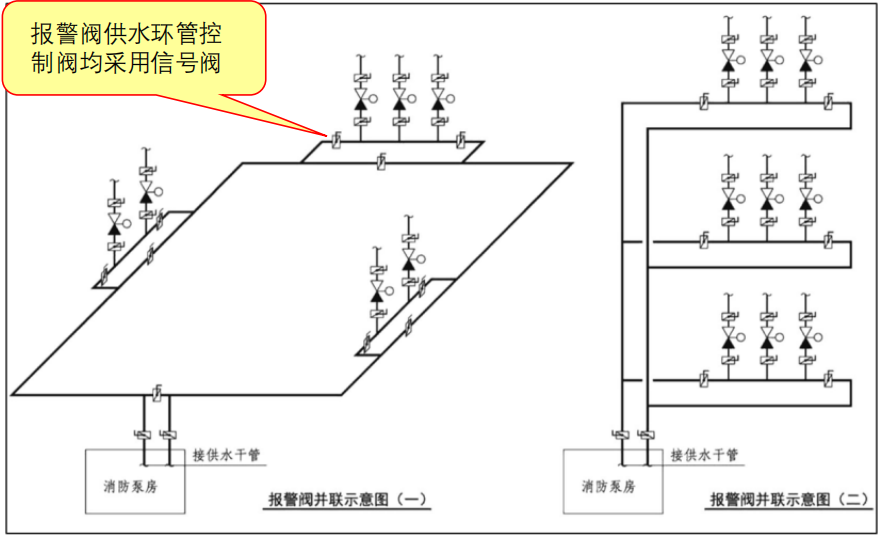

　　10.1.4當自動噴水滅火系統中設有2個及以上報警閥組時，報警閥組前應設環狀供水管道。環狀供水管道上設置的控制閥應采用信號閥；當不采用信號閥時，應設鎖定閥位的鎖具。【圖示12】

　　《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)規定：

　　5.3.1報警閥組的安裝應在供水管網試壓、沖洗合格后進行。安裝時應先安裝水源控制閥、報警閥，然后進行報警閥輔助管道的連接。水源控制閥、報警閥與配水干管的連接，應使水流方

　　向一致。報警閥組安裝的位置應符合設計要求；當設計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m；報警閥組凸出部位之間的距離不應小于0.5m。安裝報警閥組的室內地面應有排水設施，排水能力應滿足報警閥調試、驗收和利用試水閥門泄空系統管道的要求。

3.圖示說明

　　1)錯誤做法

圖示1
