1.問題描述

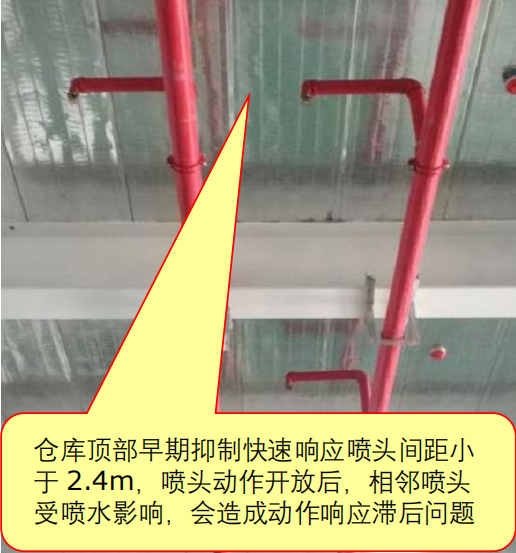

　　1）早期抑制快速響應噴頭未依據倉庫儲物類別、最大凈空高度和最大儲物高度進行選型，或安裝時噴頭布置間距不符合要求，出現噴水強度不夠、噴頭動作開放滯后等問題，甚至造成系統抑制火災失效的嚴重事故；【圖示1】

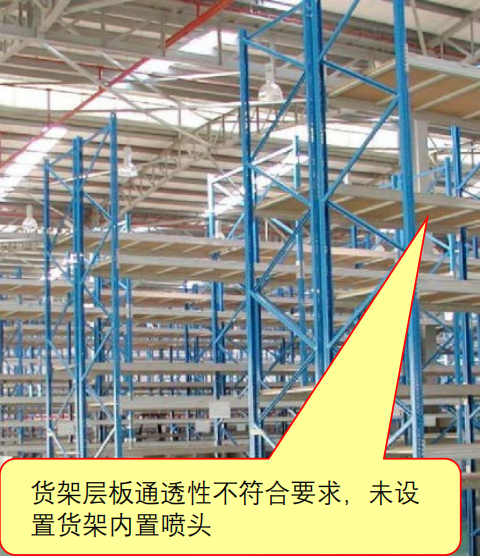

　　2）貨架設置實層板或?qū)影逋ㄍ该娣e不夠，僅在倉庫屋面板下設置噴頭，未設置貨架內置噴頭；【圖示2】

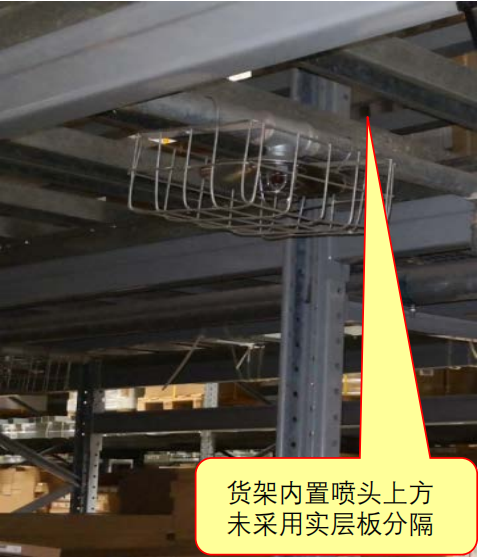

　　3）貨架內置灑水噴頭上方的層間隔板未采用實層板；【圖示3】

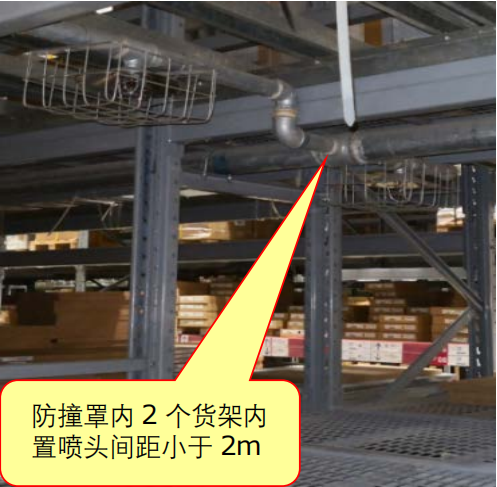

　　4）貨架內置灑水噴頭布置間距不符合要求；【圖示4】

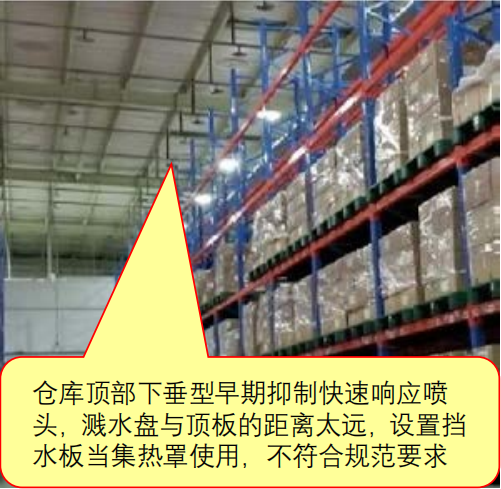

　　5）倉庫頂板下早期抑制快速響應噴頭濺水盤與頂板的距離不符合要求；【圖示5】

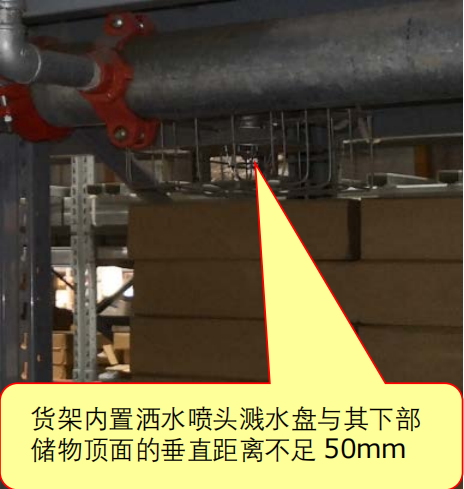

　　6）貨架內置灑水噴頭濺水盤與其下部?jī)?chǔ)物頂面的垂直距離太小；【圖示6】

　　7）貨架內置灑水噴頭與儲物頂部距離較近，未采取防撞措施；

　　8）倉庫內頂板下灑水噴頭與貨架內置灑水噴頭共用一根配水管，未分別設置水流指示器；

　　9）貨架內置噴頭配水立管底部未設置排水措施。

2.規范要求

　　《自動噴水滅火系統設計規范》（GB 50084-2017）有關規定：

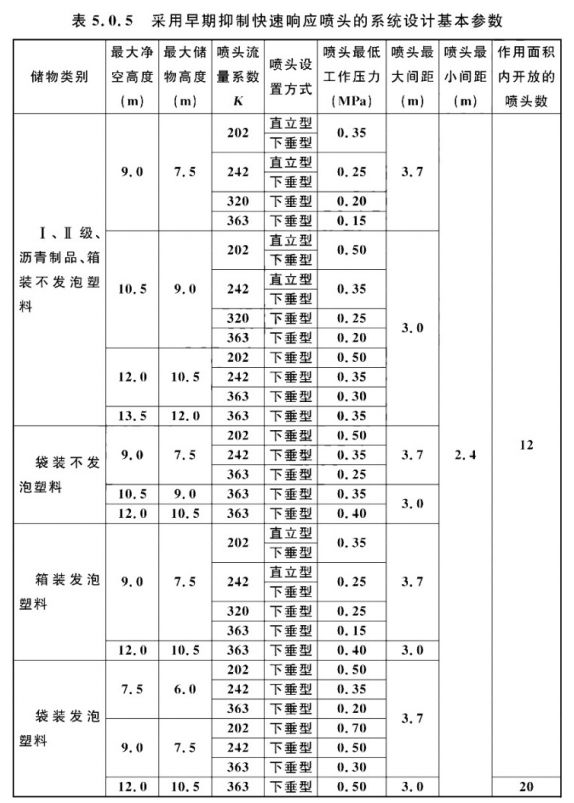

　　5.0.5倉庫及類似場所采用早期抑制快速響應噴頭時，系統的設計基本參數不應低于表5.0.5的規定。

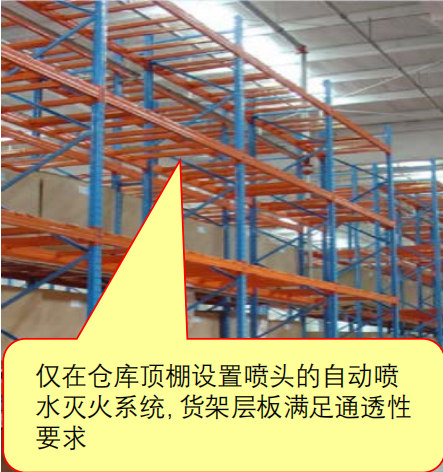

　　5.0.7設置自動噴水滅火系統的倉庫及類似場所，當采用貨架儲存時應采用鋼制貨架，并應采用通透層板，且層板中通透部分的面積不應小于層板總面積的50％。當采用木制貨架或采用封層板貨架時，其系統設置應按堆垛儲物倉庫確定?！緢D示7】

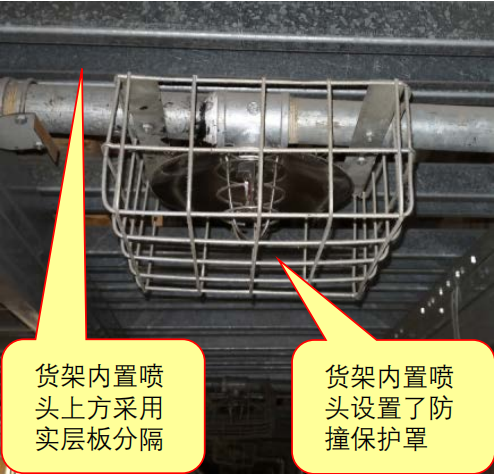

　　5.0.8貨架倉庫的最大凈空高度或最大儲物高度超過本規范第5.0.5條的規定時，應設貨架內置灑水噴頭，且貨架內置灑水噴頭上方的層間隔板應為實層板。貨架內置灑水噴頭的設置應符合下列規定：【圖示8】

　　1倉庫危險級Ⅰ級、Ⅱ級場所應在自地面起每3.0m設置一層貨架內置灑水噴頭，倉庫危險級Ⅲ級場所應在自地面起每1.5m～3.0m設置一層貨架內置灑水噴頭，且最高層貨架內置灑水噴頭與儲物頂部的距離不應超過3.0m；

　　2當采用流量系數等于80的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.20MPa；當采用流量系數等于115的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.10MPa；

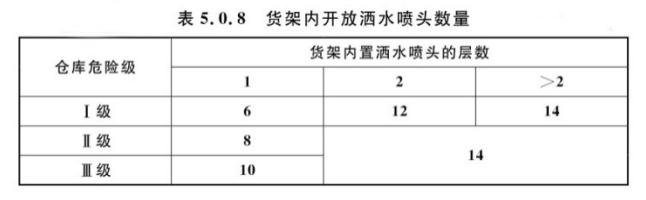

　　3灑水噴頭間距不應大于3m，且不應小于2m。計算貨架內開放灑水噴頭數量不應小于表5.0.8的規定；

　　4設置2層及以上貨架內置灑水噴頭時，灑水噴頭應交錯布置。

　　注：貨架內置灑水噴頭超過2層時，計算流量應按最頂層2層，且每層開放灑水噴頭數按本表規定值的1/2確定。

　　6.1.3濕式系統的灑水噴頭選型應符合下列規定：

　　4易受碰撞的部位，應采用帶保護罩的灑水噴頭或吊頂型灑水噴頭?！緢D示8】

　　6.3.2倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。

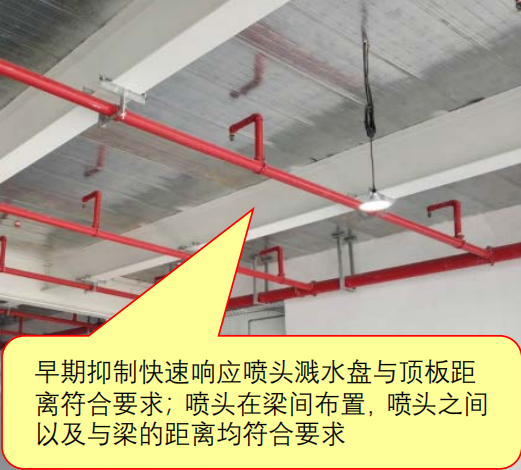

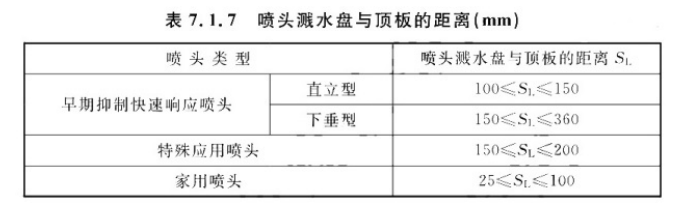

　　7.1.7除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型早期抑制快速響應噴頭、特殊應用噴頭和家用噴頭濺水盤與頂板的距離應符合表7.1.7的規定?！緢D示9】

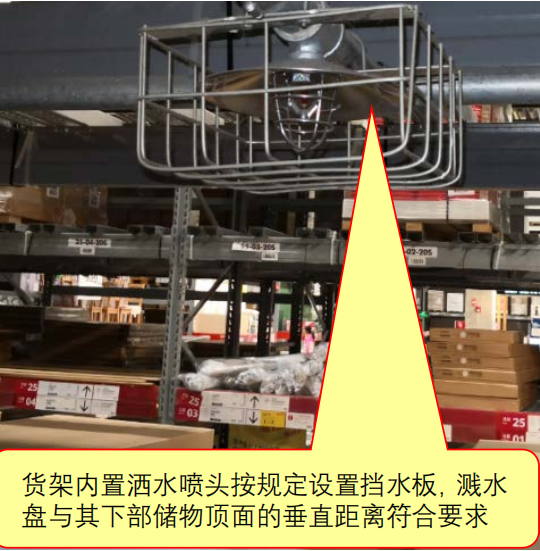

　　7.1.9貨架內置灑水噴頭宜與頂板下灑水噴頭交錯布置，其濺水盤與上方層板的距離應符合本規范第7.1.6條的規定，與其下部?jī)?chǔ)物頂面的垂直距離不應小于150mm?！緢D示10】

　　7.1.10擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12㎡，周圍彎邊的下沿宜與灑水噴頭的濺水盤平齊。除下列情況和相關規范另有規定外，其他場所或部位不應采用擋水板：

　　1設置貨架內置灑水噴頭的倉庫，當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板；【圖示10】

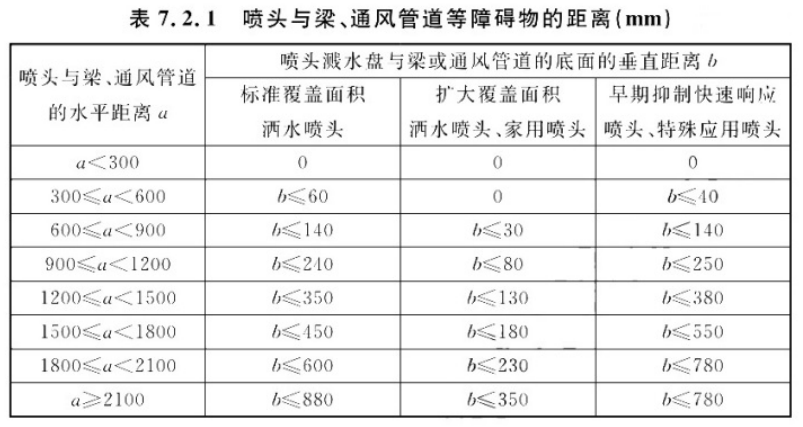

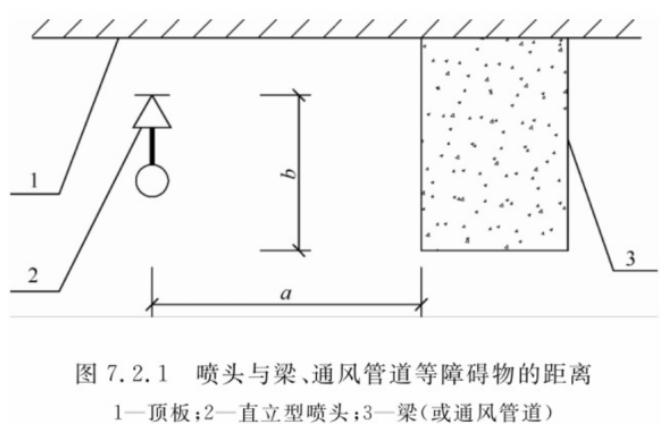

　　7.2.1直立型、下垂型噴頭與梁、通風管道等障礙物的距離宜符合表7.2.1的規定?！緢D示9】

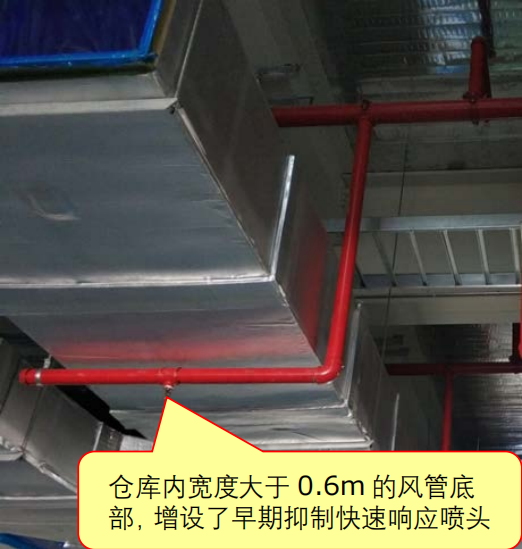

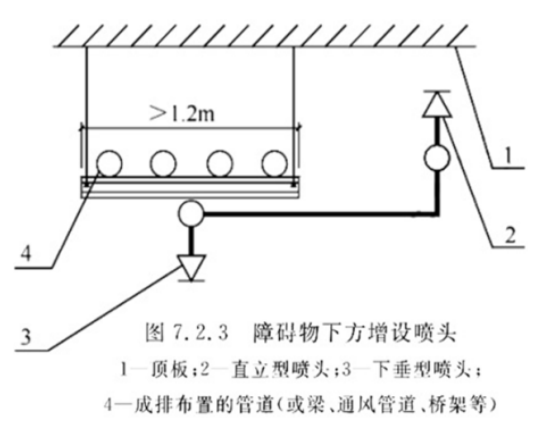

　　7.2.3當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設（圖7.2.3）；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭。【圖示11】

　　4.3.2自動噴水滅火系統應有下列組件、配件和設施：

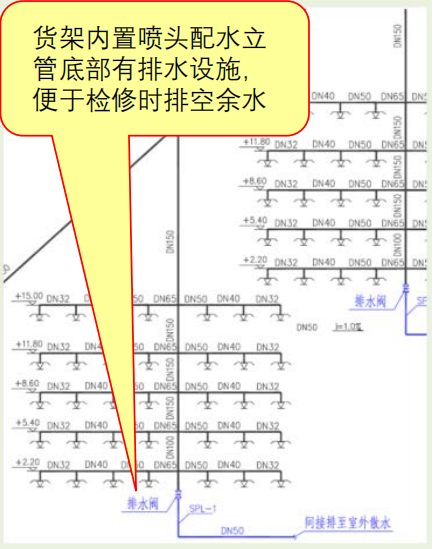

　　3應設有泄水閥（或泄水口）、排氣閥（或排氣口）和排污口。【圖示12】

3.圖示說明

　　1)錯誤做法

圖示1

圖示2

圖示3

圖示4

圖示5

圖示6

　　2)正確做法

圖示7

圖示8

圖示9

圖示10

圖示11

圖示12

來源：南京市建設工程消防驗收技術指南（試行）2021
