1.問題描述

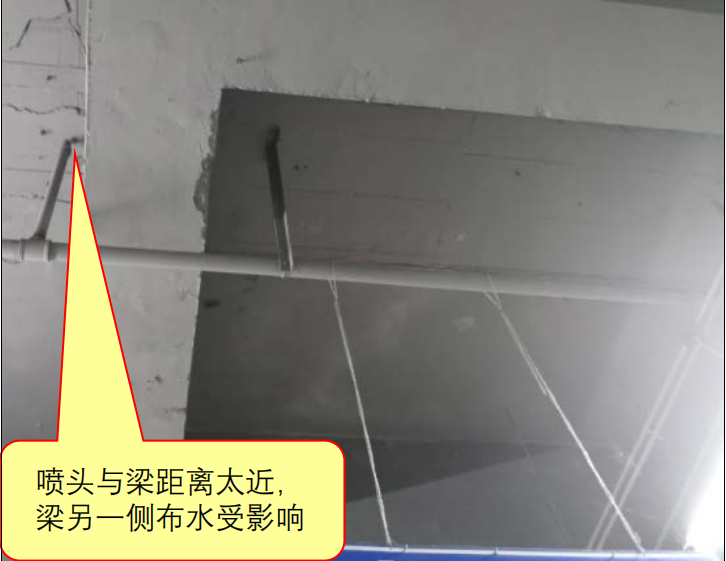

　　1）噴頭布置未考慮梁等障礙物的影響，導致布水不均勻或存在盲區；【圖示1】

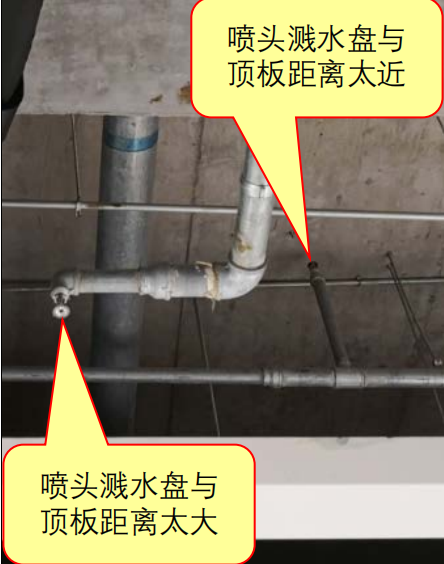

　　2）噴頭濺水盤與梁、頂板或通風管道底面的垂直距離不符合規范要求；【圖示2】

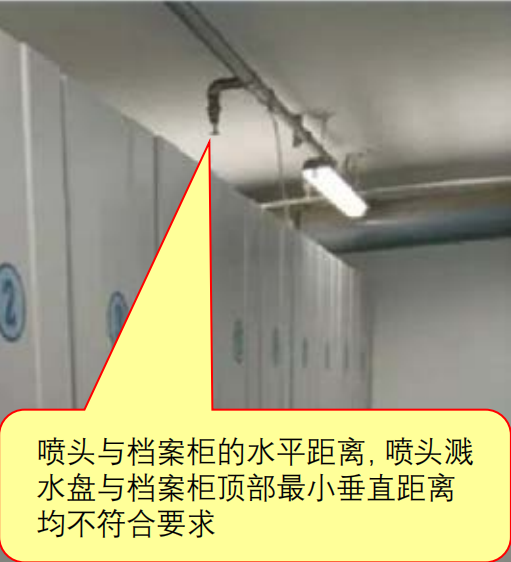

　　3）噴頭與被保護對象的水平距離，或噴頭濺水盤與保護對象的最小垂直距離不符合要求?！緢D示3】

2.規范要求

　　《自動噴水滅火系統設計規范》(GB 50084-2017)有關規定：

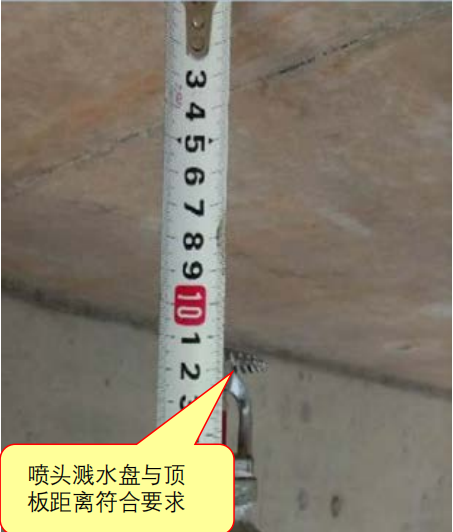

　　7.1.6除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離應為75mm～150mm，并應符合下列規定：

　　1當在梁或其他障礙物底面下方的平面上布置灑水噴頭時，濺水盤與頂板的距離不應大于300mm，同時濺水盤與梁等障礙物底面的垂直距離應為25mm～100mm。

　　2當在梁間布置灑水噴頭時，灑水噴頭與梁的距離應符合本規范第7.2.1條的規定。確有困難時，濺水盤與頂板的距離不應大于550mm。梁間布置的灑水噴頭，濺水盤與頂板距離達到550mm仍不能符合本規范第7.2.1條的規定時，應在梁底面的下方增設灑水噴頭。

　　3密肋梁板下方的灑水噴頭，濺水盤與密肋梁板底面的垂直距離應為25mm～100mm。

　　4無吊頂?shù)牧洪g灑水噴頭布置可采用不等距方式，但噴水強度仍應符合本規范表5.0.1、表5.0.2和表5.0.4-1~表5.0.4-5的要求?！緢D示4】

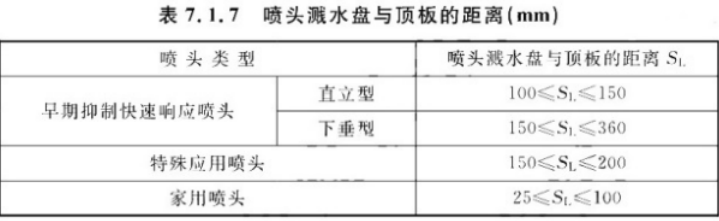

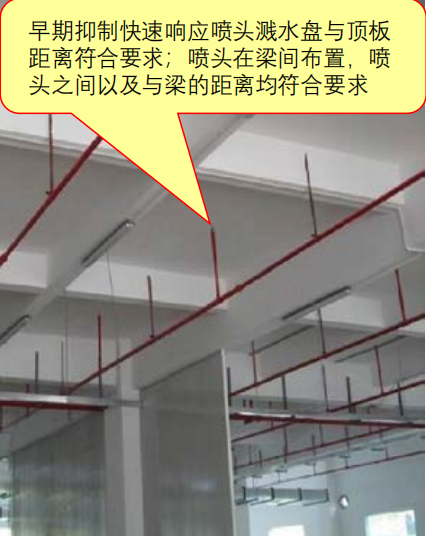

　　7.1.7除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型早期抑制快速響應噴頭、特殊應用噴頭和家用噴頭濺水盤與頂板的距離應符合表7.1.7的規定。【圖示5】

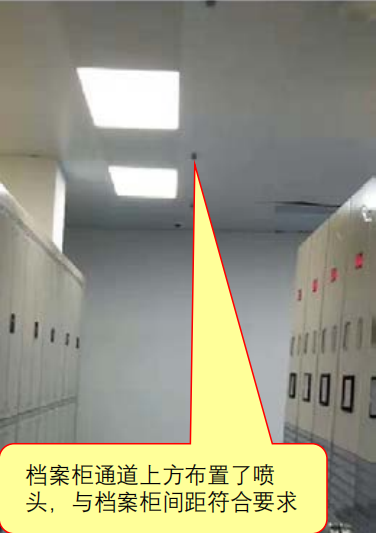

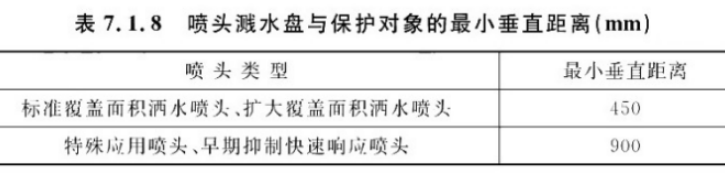

　　7.1.8圖書館、檔案館、商場、倉庫中的通道上方宜設有噴頭。噴頭與被保護對象的水平距離不應小于0.30m，噴頭濺水盤與保護對象的最小垂直距離不應小于表7.1.8的規定?！緢D示6】

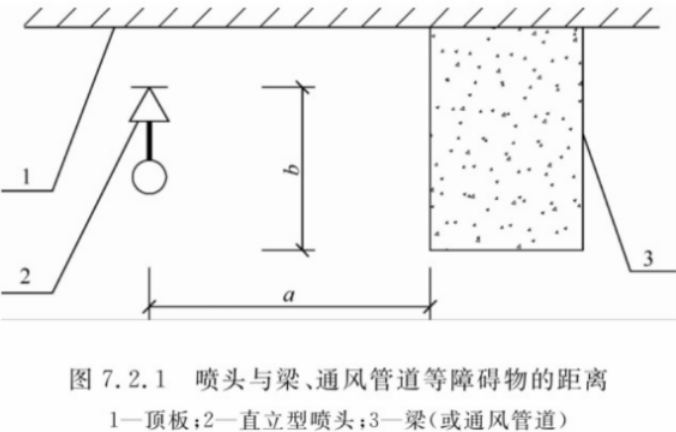

        7.2.1直立型、下垂型噴頭與梁、通風管道等障礙物的距離宜符合表7.2.1的規定?！緢D示5】

3.應對措施：

　　閉式灑水噴頭是自動噴水滅火系統的關鍵組件，受火災熱氣流加熱開放后噴水并啟動系統。

　　能否合理地布置噴頭，將決定噴頭能否及時動作和按規定強度噴水。

　　限定噴頭濺水盤與頂板的距離，目的是使噴頭熱敏元件處于“易于接觸熱氣流”的最佳位置。

　　濺水盤距離頂板太近不易安裝維護，且灑水易受影響；太遠則升溫較慢，甚至不能接觸到熱煙氣流，使噴頭不能及時開放。另外，各種障礙物對噴水形成的阻擋，將削弱系統的滅火能力。根據噴頭灑水不留空白點的原則，要求對因遮擋而形成空白點的部位增設噴頭。

　　自動噴水滅火系統的設計和施工時，噴頭布置宜遵循如下原則：

　　1）將噴頭布置在頂板或吊頂下易于接觸到火災熱氣流的部位，有利于噴頭熱敏元件的及時受熱；

　　2）使噴頭的灑水能夠均勻分布。當噴頭附近有不可避免的障礙物時，應按規范要求布置噴頭或者增設噴頭，補償因噴頭的灑水受阻而不能到位滅火的水量。

4.圖示說明

　　1)錯誤做法

圖示1

圖示2

圖示3

　　2)正確做法

圖示4

圖示5

圖示6

來源：南京市建設工程消防驗收技術指南（試行）2021
