1、問題描述

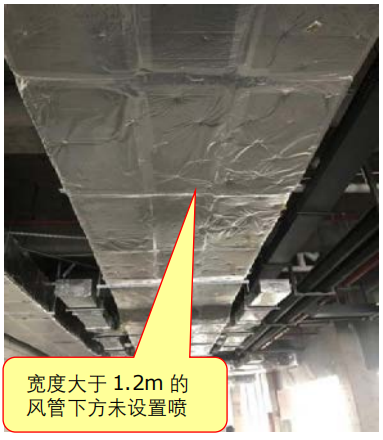

　1）寬度大于1.2m的風管下方未設置噴頭；【圖示1】

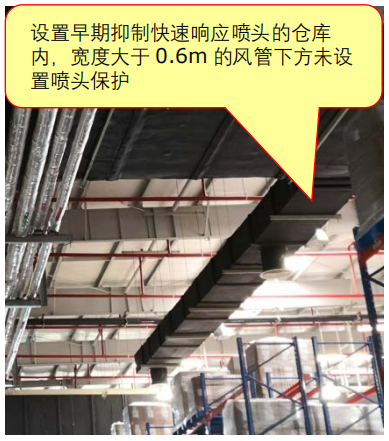

　2）采用早期抑制快速響應噴頭和特殊應用噴頭的場所，寬度大于0.6m的風管下方未設置噴頭保護；【圖示2】

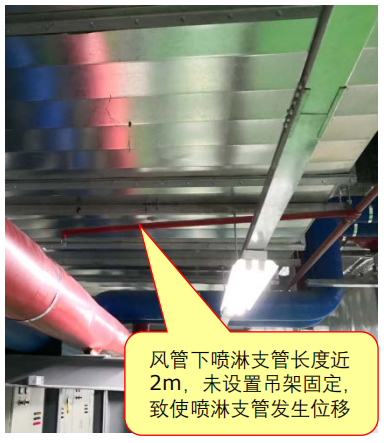

　3）風管下噴淋支管未設置吊架，導致噴頭和支管發生變形和偏移?！緢D示3】

2、規范要求

《自動噴水滅火系統設計規范》（GB 50084-2017）規定：

　　7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭?！緢D示4】【圖示5】

《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)規定：

　　5.1.15 管道支架、吊架、防晃支架的安裝應符合下列要求：

　　3 管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm?！緢D示4】

3、圖示說明

　　1) 錯誤做法

圖示 1

圖示 2

圖示 3

　　2) 正確做法

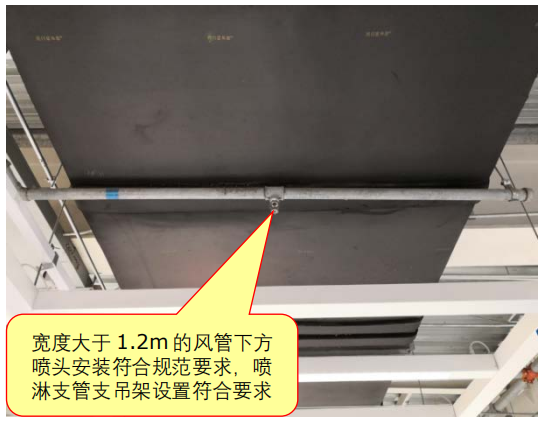

圖示 4

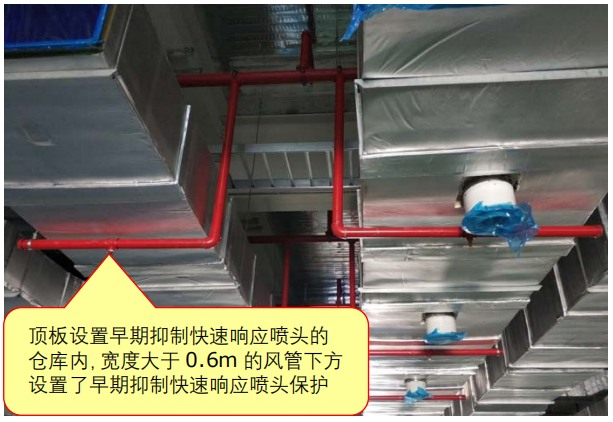

圖示 5

來源：南京市建設工程消防驗收技術指南（試行）2021
