消防泵系統控制方式應根據國家標準GB 50116-2013版《火災自動報警系統設計規范》、地方法律法規的要求，結合工程設計要求確定。

對于具有消防中控室，并安裝了火災報警及聯動控制系統工程項目，推薦采用方案一的系統連接方式，即減少施工布線數量又能滿足的要求。

除非工程設計要求所規定，已安裝了火災報警及聯動控制系統的工程項目，不宜采用消火栓按鈕直接啟泵方式。

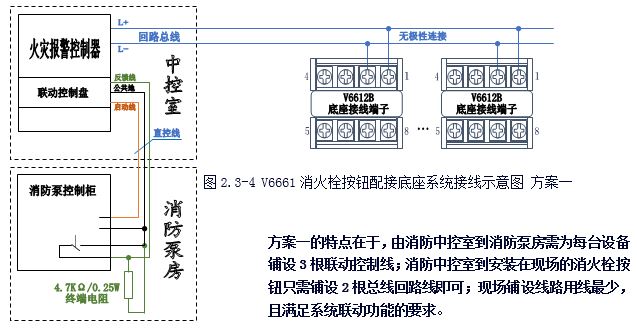

V6661消火栓按鈕接線方法——方案一

　　◇消火栓按鈕按下發出啟動消防泵請求，由火災報警聯動控制器上的聯動控制盤以自動或手動方式，通過直控線中的啟動線啟動消防泵控制柜內的中間繼電器，從而啟動消防泵；

　　◇當消防泵啟動后，消防泵控制柜內的中間繼電器動作，反饋輸出閉合，并通過直控線中的回答線反饋到聯動控制盤及控制器，再由控制器通過回路總線向消火栓按鈕發出點燈指令，從而消報按鈕上的回答燈自動點亮。

V6661消火栓按鈕接線方法——方案二

　　◇消火栓按鈕按下后向火災報警控制器發出報警信號，同時消火栓按鈕上的無源輸出端通過啟泵控制線將24V電源施加在消防泵控制柜內的中間繼電器上，實現直接啟動消防泵操作。

　　◇當消防泵啟動后，消防泵控制柜內的中間繼電器動作，反饋輸出閉合，并通過啟泵回答反饋線將消火栓按鈕上的回答燈點亮。

　　此方案中，火災報警控制器不具有直接控制消防泵的聯動控制盤。一般應用于老舊建筑內消防系統改造的小規模的消防系統。

　　該方案現場布線為5根，控制器到消火栓按鈕敷設2根回路總線，消防泵房到消火栓按鈕敷設24V線、啟泵控制線和啟泵回答反饋線共3根線。若消防泵系統所需的24V電源由控制器提供，則控制器到消防泵房還需敷設2根電源線。

V6661消火栓按鈕接線方法——方案三

　　◇消火栓按鈕按下后向火災報警控制器發出報警信號，同時消火栓按鈕上的無源輸出端通過啟泵控制線將24V電源施加在消防泵控制柜內的中間繼電器上，實現直接啟動消防泵操作。

　　◇當消防泵啟動后，消防泵控制柜內的中間繼電器動作，使其啟泵狀態無源觸點閉合，并通過輸入模塊將啟泵狀態反饋到控制器，再由控制器通過回路總線向消火栓按鈕發出點燈指令，從而消火栓按鈕上的回答燈點亮。

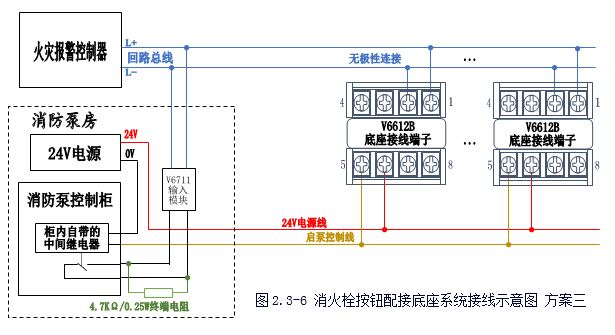

　　此方案中，火災報警控制器不具有直接控制消防泵的聯動控制盤。一般應用于老舊建筑內消防系統改造的小規模的消防系統。較之于方案二，現場布線減少1根，共需敷設4根即可。即：控制器到消火栓按鈕敷設2根回路總線，消防泵房到消火栓按鈕敷設24V電源線和啟泵控制線共2根線。但需要增加一個輸入模塊。若消防泵系統所需的24V電源由控制器提供，則控制器到消防泵房還需再敷設2根電源線。

V6661消火栓按鈕接線方法——方案四

　　◇消火栓按鈕按下發出啟動消防泵請求，由火災報警聯動控制器上的聯動控制盤以自動或手動方式，通過直控線中的啟動線啟動消防泵控制柜內的中間繼電器，以實現中控室內直接啟動消防泵；

　　◇同時，消火栓按鈕上的無源輸出端通過啟泵控制線將24V電源施加在消防泵控制柜內的中間繼電器上，實現消火栓按鈕直接啟動消防泵操作。

　　◇當消防泵啟動后，消防泵控制柜內的中間繼電器動作，反饋輸出閉合，并通過直控線中的回答線反饋到聯動控制盤及控制器，再由控制器通過回路總線向消火栓按鈕發出點燈指令，從而消報按鈕上的回答燈自動點亮。

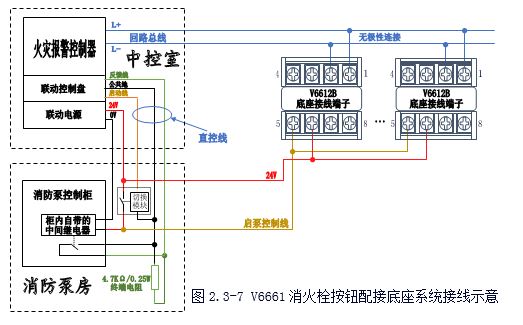

　　方案四中，由控制器和消防泵房到安裝在現場的消火栓按鈕各敷設2根導線，共4根信號線。其中，回路總線2根、啟泵控制線2根。由消防中控室的手動控制盤到泵房需為每臺消防泵敷設3根控制線。若消防泵系統所需的24V電源由控制器提供，則控制器到消防泵房還需再敷設2根電源線。

　　由于來自現場和中控室的兩個啟泵控制信號的性質不同，不能直接并聯使用。所以兩個啟泵控制信號必須使用切換模塊或外加中間繼電器進行隔離處理。

V6661消火栓按鈕接線方法——方案五

　　◇消火栓按鈕按下發出啟動消防泵請求，由火災報警聯動控制器上的聯動控制盤以自動或手動方式，通過直控線中的啟動線啟動消防泵控制柜內的中間繼電器，以實現中控室內直接啟動消防泵；

　　◇同時，消火栓按鈕上的無源輸出端通過啟泵控制線將24V電源施加在消防泵控制柜內的中間繼電器上，實現消火栓按鈕直接啟動消防泵操作。

　　◇當消防泵啟動后，消防泵控制柜內的中間繼電器動作，其中一組反饋輸出閉合，并通過直控線中的回答線反饋到聯動控制盤及控制器顯示消防泵啟泵狀態。

　　◇消防泵控制柜內的中間繼電器的另一組反饋輸出閉合，并通過啟泵回答反饋線將消火栓按鈕上的回答燈點亮。

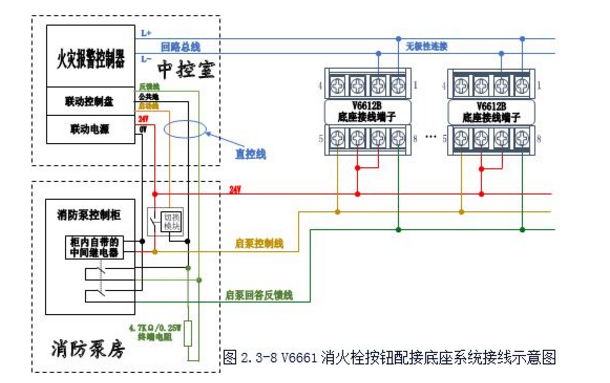

　　方案五中（見圖），中控室的控制器和消防泵房到消火栓按鈕共需敷設5根導線，其中，回路總線2根、啟泵控制線及回答反饋線3根；中控室的控制器到消防泵控制柜還需敷設3根直控線，若啟動消防泵所需的24V電源由控制器提供，則中控室到消防泵房需再敷設2根電源線。

　　由于來自現場和中控室的兩個啟泵控制信號的性質不同，不能直接并聯使用。所以兩個啟泵控制信號必須使用切換模塊或外加中間繼電器進行隔離處理。
