一、系統組成以及放線

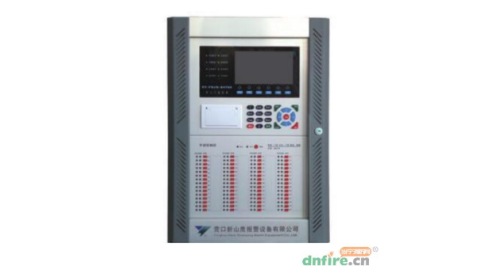

SY-FHJK-G4780防火門監控器（壁掛式）最大容量：4回路*200點

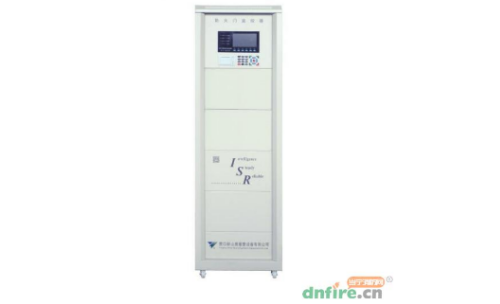

SY-FHJK-B4780防火門監控器（立柜式）最大容量：16回路*200點SY-FHBM-D4789一體式防火電動閉門器：可直接編碼，需要24V電源線以及信號線。（注意如果該項目使用二線防火門系統時，DC24V電源線取消）

SY-FHMC-4788NC一體式防火門門磁開關：可直接編碼，僅需要信號線。

液壓閉門器：配合電動閉門器使用。

二、系統放線

1.防火門監控器信號線：ZR-RVS-2*1.5 mm2（每個回路對大容量200點）。

2.防火門監控器到電源盤的RS485聯網線：ZR-RVSP-2*1.5mm2，需區分級性（A、B）。

3.電源線：只有常開門的電動閉門器才需要DC24V電源線，一只電動閉門器的工作電流為6mA，具體線徑及放線方式需根據電動閉門器數量來定。（如選用二線制的產品，不需考慮電源線）

4.一體式門磁開關：需要信號線（不管單門，雙門均使用一個門磁開關，占一個地址碼）

5.一體式電動閉門器：需要信號線、電源線（雙門占兩個地址點，單門算一個地址點）

三、注意事項

1.山鷹報警防火門監控系統系列產品均為斷電釋放型，當使用防火門廠家提供的電動閉門器且電動閉門器是得電釋放型時，需要提前告知，定制得電釋放型模塊。

2.一體式門磁開關內有一兩位編碼開關，定義如下：

　　單門與雙門的選擇是通過調節撥碼開關的1號鍵實現的。撥到“ONE”為單門模式，撥到“TWO”為雙門模式。

　　防火門打開后在規定時間內如不關閉，本機將報故障。規定時間的選擇是通過調節撥碼開關的2號鍵實現的。撥到“20S”表示20秒報故障，撥到“40S”表示40秒報故障。

3.一體式門磁開關安裝時，磁鐵必須與門磁開關安裝平行，且兩者之間間距不大于1.5cm。

4.當報警品牌不是山鷹報警公司產品時，需要在每棟樓（防火分區）電井內，安裝一個報警品牌的輸入輸出模塊（動作時提供無源常閉信號），以及一個山鷹的常閉單門模塊（占用一個防火門監控回路地址點）。報警模塊動作時，提供反饋信號給防火門模塊，防火門主機接收到信號后，通過編程關閉改樓棟（防火分區）內所有常開防火門。如塔樓上的防火門只需要動作本層以及相鄰層，則需要每一層樓電井內安裝上述兩個模塊。

5.編碼時，請每一個回路內，同類型的防火門設備依次編碼完成后，再編下一個類型的防火門設備。此舉能大大方便山鷹報警的技術人員后期調試，節約調試成本。

6.電動閉門器安裝時，安裝在拉門面。

7.防火門具體安裝步驟以及安裝要求，詳見附件防火門安裝說明。

8.設備接線詳見接線示意圖→營口新山鷹消防防火門監控系統接線圖。
